KAPITEL 3 Einstellungen und Messung
Pegel- und fl ankenabhängiger Betrieb
Beim pegelabhängigen Betrieb wird ein Trigger erzeugt, wenn die Triggerbedingungen bei Betätigung der
Taste [START] erfüllt sind.
Beim fl ankenabhängigen Betrieb wird, selbst wenn der Triggerpegel bei Betätigung der Taste [START] den
Triggererzeugungspegel erreicht, wird die Triggerbedingung als nicht erfüllt betrachtet, wenn der Pegel den
festgelegten Pegel nicht überschreitet.
Ein Trigger wird erzeugt, wenn die Triggerbedingungen erneut erfüllt sind, nachdem sie nicht erfüllt waren.
* Ein Trigger wird außerdem erzeugt, wenn die Triggerbedingungen während des fl ankenabhängigen Betriebs
einmal erfüllt waren und dann nicht mehr erfüllt sind.

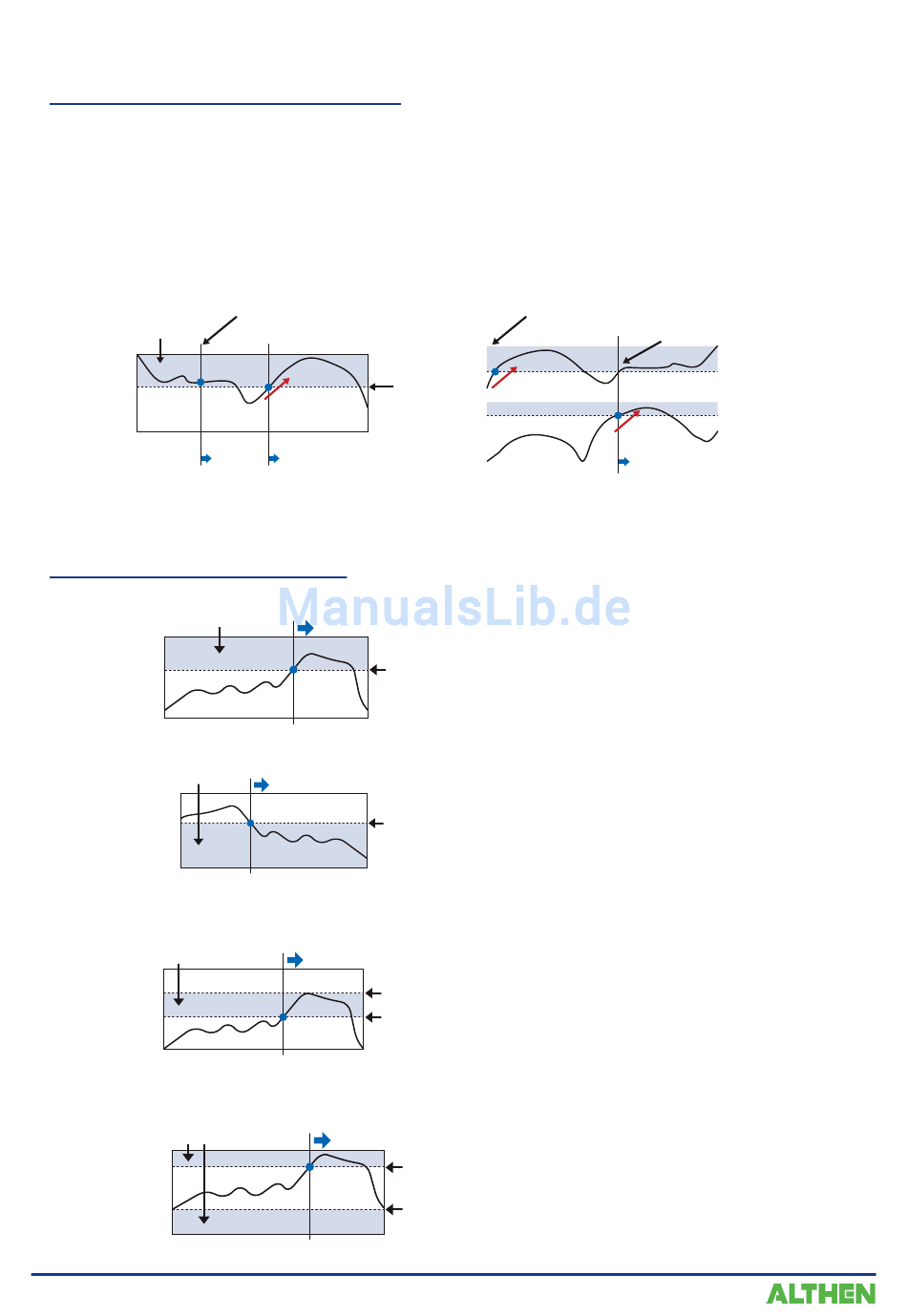

Beispiel: Steigend
Triggererzeugungsbereich
Bei
pegelabhängigem
Betrieb wird die
Messung sofort
gestartet.

Trigger- und Alarmbedingungen

Steigend: Ein Trigger/Alarm wird erzeugt, sobald das Eingangssignal den angegebenen Pegel überschreitet.
Trigger (Alarm) Erzeugungsbereich
Eingangssignal
Fallend: Ein Trigger/Alarm wird erzeugt, sobald das Eingangssignal den angegebenen Pegel unterschreitet.
Trigger (Alarm) Erzeugungsbereich
Eingangssignal
Win In: Zur Angabe der Ober- und Untergrenzen bei jedem Kanal. Liegt der Eingangssignalpegel zwischen
diesen Grenzwerten oder gelangt in den Bereich zwischen ihnen, wird ein Trigger/Alarm erzeugt.
Trigger (Alarm) Erzeugungsbereich
Eingangssignal
Win Out: Zur Angabe der Ober- und Untergrenzen bei jedem Kanal. Liegt der Eingangssignalpegel außerhalb
dieser Grenzwerte oder gelangt in den Bereich außerhalb davon, wird ein Trigger/Alarm erzeugt.
Trigger (Alarm) Erzeugungsbereich
Eingangssignal
3-52
Bei Betätigung der START-Taste an diesem Punkt
Pegeleinst
Erforderlich ist
ellung
eine Flanke mit
einem höheren als
dem Einstellwert.
Bei
flankenabhängige
m Betrieb wird die
Messung ab hier
gestartet.
Messung beginnt (Alarm erzeugt)
Pegeleinstellung
Messung beginnt (Alarm erzeugt)
Pegeleinstellung
Messung beginnt (Alarm erzeugt)
Obergrenzenpegel
Untergrenzenpegel
Messung beginnt (Alarm erzeugt)
Obergrenzenpegel
Untergrenzenpegel
Beispiel: Steigende Flanke und bei 1 KAN. und 2 KAN.
Bei Betätigung der START-Taste an diesem Punkt
1 KAN.
Für 1 KAN. findet
die Auslösung des
Triggers hier statt.
2 KAN.
Bei 1 KAN. wird auch hier ein
Trigger erzeugt.
Für 2 KAN.,
a Hier findet
die Auslösung des Triggers statt
Messung wird hier gestartet.
