- Seite 1 LOGGER GL840 Kurzanleitung 604849020 GL840-UM-850DE Distributed by: dataTec ▪ Ferdinand-Lassalle-Str. 52 ▪ 72770 Reutlingen ▪ Tel. 07121 / 51 50 50 ▪ Fax 07121 / 51 50 10 ▪ info@datatec.de ▪ www.datatec.de...
-
Seite 2: Inhaltsverzeichnis
Herzlichen Glückwunsch zum Kauf des midiLOGGER GL840. In dieser Kurzanleitung werden die wichtigsten Funktionen erläutert. Weitere Informationen finden Sie im Handbuch (PDF) auf der CD-ROM. Überprüfung des Gehäuses Überprüfen Sie nach dem Auspacken und vor der ersten Benutzung das Ge- häuse, um sicherzustellen, dass es frei von Kratzern oder anderen Schäden ist. -
Seite 3: Bezeichnung Der Teile

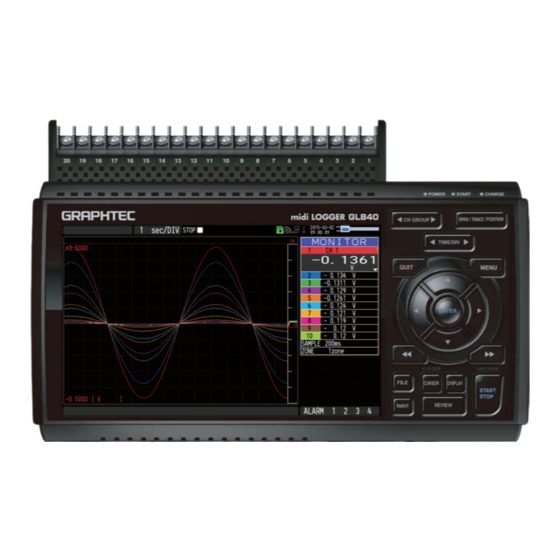

Bezeichnung der Teile Oberseite Versorgungsanschluss Eingangsklemmen für Analogsignale für Luftfeuchtesensor • Standardblock (B-564) Luftfeuchtesensor • Block für erhöhte Spannungsfestigkeit (Option: B-530) (B-565) WLAN-Adapter- anschluss WLAN-Adapter (Option: B-568) SD-Karte 2 GND-Anschluss (Masse) Vorderseite Anschluss für GL100-Sensoren und GL100-Eingangsmodule Anschuss für externe Ein-/Ausgänge (Option: Betriebszustands-LEDs •... -
Seite 4: Vorgehensweise Beim Anschließen
Anschluss des Erd-/Massekabels Stecken Sie den DC-Ausgang des Netzteils in den Drücken Sie mit einem Schlitzschraubendreher die Anschluss „DC LINE“ des GL840. Taste über dem Masseanschluss (GND) und schließen Sie das Erd-/Massekabel an. Verbinden Sie das andere Ende des Kabels mit Masse. -
Seite 5: Einsetzen Einer Sd-Karte In Steckplatz
USB-Kabel Ferritkern Der midiLOGGER GL840 entspricht der EMV-Richtlinie nur, wenn der mitgelieferte Ferritkern am USB-Kabel angebracht ist. Beim Anschluss mit USB-Kabel, muss der USB-Treiber auf dem PC installiert sein. Weitere Informationen zur Installation entnehmen Sie bitte dem "USB Driver Installation Manual" auf der mitgelieferten CD-ROM. -
Seite 6: Vorsichtsmaßnahmen Bei Der Durchführung Von Messungen
• Maximal zulässige Eingangsspannung: 600 Vs-s • Spannungsfestigkeit: 600 Vs-s < zwischen Kanal/GND (C) > • Max. zulässige Eingangsspannung: 300 Vs-s Vorwärmen Der GL840 muss ca. 30 Minuten vorwärmen, wenn die angegebenen Leistungen erreicht werden sollen. Ungenutzte Kanäle Die analoge Eingangsstufe besitzt eine hohe Impedanz. -
Seite 7: Maßnahmen Gegen Störungen
Beispiel 3: Verwenden Sie den GL840 im Akkubetrieb (Option B-569). Beispiel 4: Wählen Sie für den Filter im AMP-Menü eine andere Einstellung als „OFF". Beispiel 5: Stellen Sie das Abtastintervall so ein, dass der Digitalfilter des GL840 aktiviert werden kann (siehe folgende Tabelle). -
Seite 8: Beschreibung Der Bedienfeldtasten
Dient zur Einstellung der Spur (Anzeige des Signalverlaufs ein- oder SPUR ausschalten) * Wird die QUIT-Taste gedrückt, wenn sich der GL840 im Modus SPANNE/ POSITION/SPUR befindet, wechselt die Anzeige zurück zum MONITOR-Modus. . TIME/DIV (Zeit/Teilstrich) Drücken Sie die Taste [TIME/DIV], um den Anzeigebereich der Zeitachse für die Signal-... - Seite 9 . MENU (Menü) Hinwei s • AMP-Einstellungen Dient zur Einstellung des Eingangs, Messbereichs, Filters und weiterer Parameter. • DATA Datenaufzeichnung-Einstellungen Dient u.a. zur Einstellung des Abtastintervalls, des Daten- aufzeichnungsorts und der Berechnungen während der Aufzeichnung. • TRIG Trigger-Einstellungen Dient zur Einstellung der Bedingungen für Beginn und Beenden der Aufzeichnung sowie dem Einstellen der Alarmbedingungen.
-
Seite 10: Displayanzeige
Drücken Sie die [START/STOP]-Taste, um eine Datenaufzeichnung zu starten oder zu beenden, wenn sich der GL840 im Status „Freilauf“ befindet. Wird die Taste beim Einschalten des GL840 gedrückt gehalten, wechselt der GL840 von der SD-Speicherkarte zum Laufwerksmodus. * Weitere Informationen finden Sie im Benutzerhandbuch auf der CD-ROM. -
Seite 11: Beschreibung Der Menübildschirme
Statussymbol symbolon Funkfeldstärke des Basisgeräts (5 Stufen von stark bis schwach) Als Basisgerät: Es wird die Anzahl der „Child Units“, die mit dem GL840 verbunden sind, angezeigt. drahtloser Sensor, unregistriert drahtloser Sensor, registriert, nicht erkannt drahtloser Sensor, registriert, erkannt Remote-Anzeige: Zeigt den Remote-Status an. -
Seite 12: Vorgehensweise Beim Messen
Schnelleinstellung: Zeigt Parameter an, die auf einfache Weise eingestellt werden können. Mit den Tasten wird die Schnelleinstellung aktiviert, mit den Tasten die Werte geändert. Anzeigebereich Alarm: Zeigt den Status des Alarmausgangs an. (rot = Alarm ausgelöst, weiß = kein Alarm) Anzeige virtueller Stift: Zeigt die Signalpositionen, Triggerpositionen Triggerposition... -
Seite 13: Einstellung: So Nehmen Sie Einstellungen Vor
2. Einstellung: So nehmen Sie Einstellungen vor Nehmen Sie die für die Datenaufzeichnung wichtigen Einstellungen vor. Hier werden nur die absolut notwendigen Einstellungen beschrieben. Bei allen anderen Einstel- lungen werden die Werkseinstellungen beibehalten. Wichtige Punkte Grundlegende Bedienung des Menüs Die Einstellungen im Menü werden mit den Tasten , [ENTER] und [QUIT] vorgenommen. - Seite 14 Drücken Sie die [MENU]-Taste. Führen Sie den Cursor auf „DATA“ in der oberen Menüzeile. 5. Stellen Sie das Abtastintervall auf „1s“. Gehen Sie mit dem Cursor zu „Sampling“ (Abtastung) und wählen Sie „1s“. 6. Stellen Sie als Datenspeicherziel die SD-Speicherkarte ein. Erstellen Sie bei <SD1>...
- Seite 15 (4) Gehen Sie mit der -Taste zu „SD1“. (5) Erstellen Sie einen Ordner mit dem Namen „TEST“. (1) Im Bereich Schrifttyp können Sie auswählen, löschen, einfügen und bestätigen. Führen Sie den Cursor mit den - -Tasten zu „A“. (2) Der gewählte Schrifttyp wird angezeigt. Wählen Sie mit die Buchstaben aus und drücken Sie [ENTER].
-
Seite 16: Datenaufzeichnung: So Zeichnen Sie Daten Auf
Dücken Sie die Taste [START/STOP], um die Datenaufzeichnung zu beenden. (1) Drücken Sie [START/STOP]. (2) Es wird eine Bestätigungsmeldung angezeigt. Drücken Sie [ENTER]. (3) Die Datenaufzeichnung wird beendet und der GL840 wechselt zum Status „Freilauf“. Damit ist die Datenaufzeichnung abgeschlossen. -
Seite 17: Datenwiedergabe: So Geben Sie Aufgezeichnete Daten Wieder
Bewegen des Cursors überprüft werden. Drücken Sie [QUIT], um die Datenwiedergabe zu beenden. Es wird eine Bestätigungsmeldung angezeigt. Drücken Sie [ENTER]. Die Datenwiedergabe wird beendet und der GL840 wechselt zum Status „Freilauf“. Die Erläuterung der Grundfunktionen des GL840 ist hiermit abgeschlossen. -
Seite 18: Praktische Funktionen
Praktische Funktionen Triggerfunktionen zur Start/Stopp-Steuerung der Aufzeichnung 1. Starting data capture Über Triggerfunktionen lassen sich der Beginn und das Beenden der Datenauf- zeichnung steuern. Wichtige Punkte Zum Beispiel... Die Triggerfunktion führt folgende Operationen aus: • Die Datenaufzeichnung beginnt, wenn die Spannung 1 V übersteigt. •... - Seite 19 • Mit der [QUIT]-Taste kann die Eingabe abgebrochen werden. (8) Drücken Sie [START/STOP], um die Datenaufzeichnung zu starten. Wenn die Triggerbedingung noch nicht eingetreten ist, geht der GL840 in den Status „Armed“ (Warten) über, siehe folgenden Bildschirm. Wird die Triggerbedingung erfüllt, beginnt die Datenaufzeichnung. Der Status ändert sich zu „Data capture SD card 1“...
- Seite 20 Funktionen Spanne, Position und Spur zur Anpassung der Signalverlaufsanzeige 1. Starting data capture Mit diesen Funktionen können Sie Anpassungen vornehmen, die eine über- sichtlichere Anzeige der einzelnen Kanäle und das Ausblenden der von Ihnen nicht benötigten Signalkurven ermöglichen. Wichtige Punkte 1.
-
Seite 21: Technische Daten
Technische Daten Parameter Beschreibung Anzahl analoger Eingangs- GL840-M oder GL840-WV kanäle (20 Kanäle pro Klemmenblock, mit Erweiterungsblöcken max. 200 Kanäle) Externe Eingangs- und Triggereingang und externe Abtastung (1 Kanal), Logikeingang (4 Kanäle) Ausgangsfunktionen oder Impulseingang (4 Kanäle), Alarmausgang (4 Kanäle) -
Seite 22: Common Specification Of The Terminal In The Input Section
Common specification of the terminal in the input section * The following specifications are common to GL840-M and GL840-WV. Item Description Number of input channelsM 3 screw type, 20 channels (maximum 200 channels with extension unit) Method Photo MOS relay scanning system, all channels isolated, balanced input... - Seite 23 -200≤TS≤100°C 100<TS≤500°C ±0.8°C 500<TS≤850°C ±1.0°C JPt100 -200≤TS≤100°C 100<TS≤500°C ±0.8°C -200≤TS≤100°C Pt1000 0.3mA 100<TS≤500°C ±0.8°C Installation Guide For the install procedure of the GL840 application software (USB driver / GL100_240_840-APS), refer to the “Application Software Manual” included in the attached CD-ROM.
- Seite 24 Die technischen Daten können ohne Vorankündigung geändert werden. GL840 Kurzanleitung 12.06.2017 (GL840-UM-850DE) v1.03 v1.04 Herausgeber: GRAPHTEC CORPORATION Übersetzung: ALTHEN GmbH Meß- und Sensortechnik Copyright: ALTHEN GmbH Meß- und Sensortechnik Distributed by: dataTec ▪ Ferdinand-Lassalle-Str. 52 ▪ 72770 Reutlingen ▪ Tel. 07121 / 51 50 50 ▪ Fax 07121 / 51 50 10 ▪ info@datatec.de ▪ www.datatec.de...
