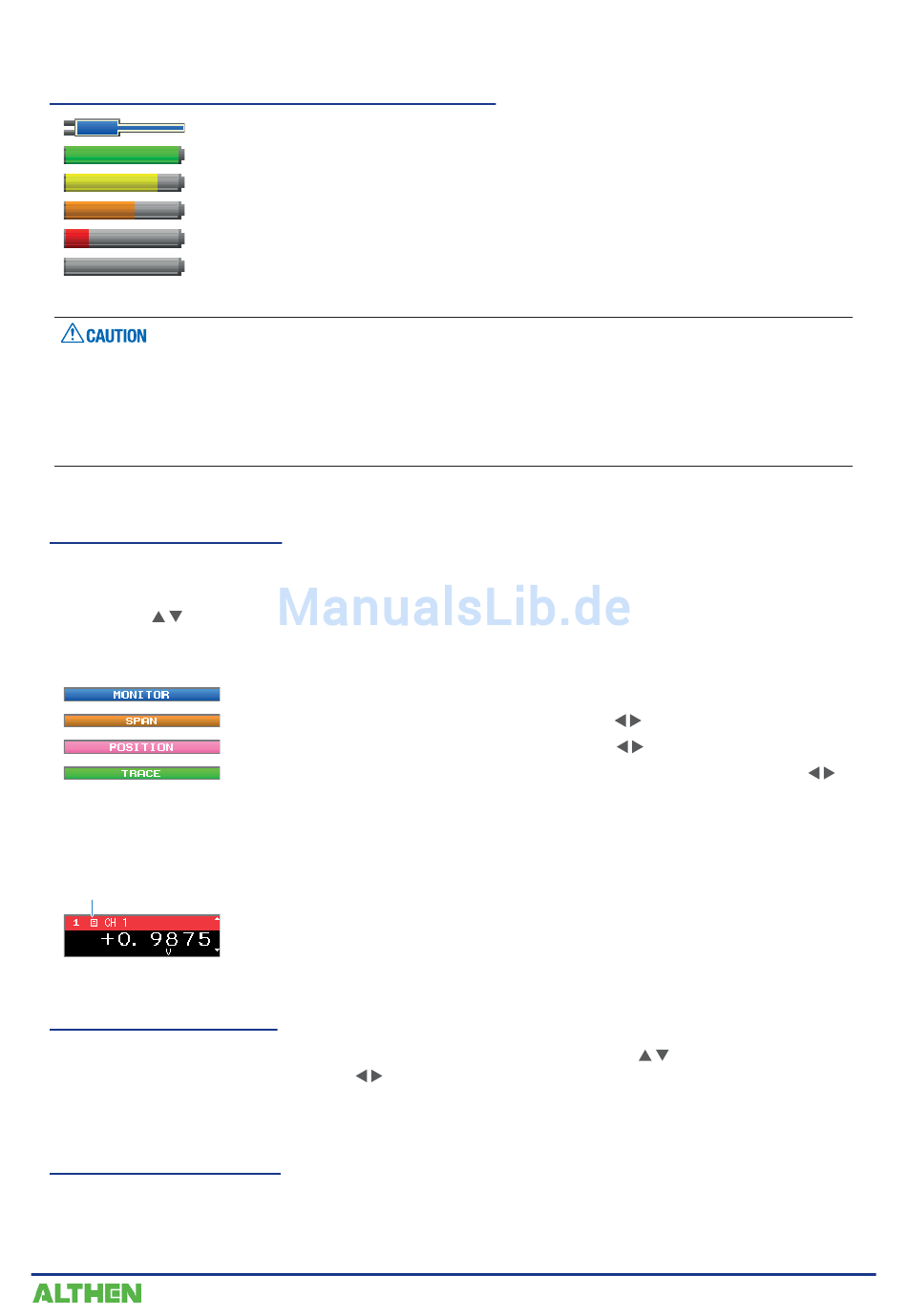

10. Netzspannungs- und Akkuladestandsanzeige

: Betrieb mit Wechselspannungs- oder Gleichspannungsquelle
: Akkubetrieb, Restladung liegt zwischen 100 % und 91 %
: Akkubetrieb, Restladung liegt zwischen 90 % und 61%
: Akkubetrieb, Restladung liegt zwischen 60 % und 31%
: Akkubetrieb, Restladung liegt zwischen 30 % und 11%
: Akkubetrieb, Restladung beträgt weniger als 11 %
Die Datenerfassung wird automatisch gestoppt, sobald der Akkuladestand während der Datenerfassung auf 10 %
und darunter absinkt.
Die Stromversorgung wird bei einem Akkuladestand von 0 % automatisch ausgeschaltet.
Achten Sie auf die Anzeige des Akkuladestands.
Diese Anzeige ist jedoch keine Garantie für die Betriebszeit mit Akku.

11. Digitalanzeigebereich

Zeigt den Eingangswert jedes Kanals und die Spanne an. Sie können die Anzeige mit den Tasten [SPAN/POSI/
TRACE] umschalten.
Mit der Taste
können Sie den Kanal auswählen, den Sie aktivieren möchten (vergrößerte Anzeige).
Oben wird der Signalverlauf des aktiven Kanals angezeigt.
Einzelheiten siehe unter „(1) SPAN/POSI/TRACE" in „3.2 Tastenbedienung".
Wie nachstehend beschrieben, ist der mit der Berechnungsmarkierung gekennzeichnete Kanal derjenige
Kanal, der zur Berechnung zwischen den Kanälen aktiviert ist (Ein).
Berechnungsmarkierung

12. Schnelleinstellungen

Zeigt die zur Bedienungserleichterung verfügbaren Elemente an. Mit den Tasten
einstellung aktivieren und mit den Tasten
* Während der Datenerfassung kann das Element „SAMPLE" nicht geändert werden.

13. Alarmanzeigebereich

Zeigt den Zustand an den Alarmausgängen an.
Die Kanalnummer, bei der der Alarm aufgetreten ist, wird rot angezeigt. Der Kanal mit der Alarmursache ist auf
der Digitalanzeige rot gekennzeichnet.
: Zeigt den Eingangswert an.
: Die Spanne des aktiven Kanals kann mit den Tasten
: Die Position des aktiven Kanals kann mit den Tasten
: Der Ein- und Aus-Zustand der Anzeige des aktiven Kanals kann mit den Tasten
geändert werden.
die Werte ändern.
KAPITEL 3 Einstellungen und Messung
geändert werden.
geändert werden.
können Sie die Schnell
3-5
