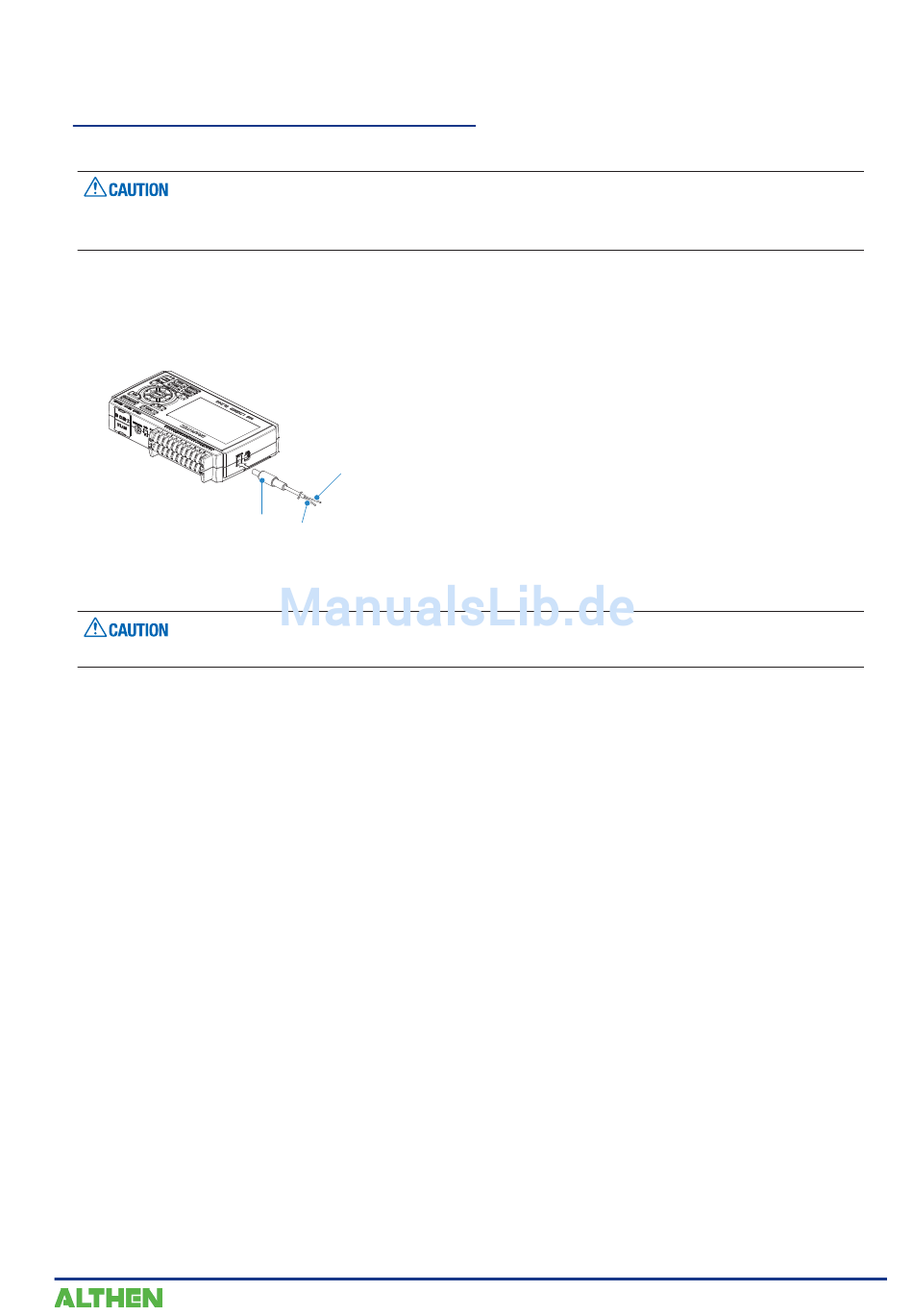

Anschließen an eine Gleichspannungsquelle
Verwenden Sie hierzu das optionale Gleichspannungskabel (B-514).
•
Verwenden Sie eine Gleichspannungsquelle mit einer Ausgangsspannung zwischen 8,5 V und 26,4 V DC.
•
Verwenden Sie als Gleichspannungskabel nur das Kabel B-514.
(1) Passen Sie die Eingangsseite des Gleichspannungskabels (B-514, 2 m lang) so an, dass sie an die
Ausgangsseite der Gleichspannungsversorgung angeschlossen werden kann.
(2) Schließen Sie die Ausgangsseite des Gleichspannungskabels am Stromversorgungsanschluss des GL240
an.
Kabel für
Gleichspannungsversorgung
(B-514: Option)
(3) Verbinden Sie die Eingangsseite des Gleichspannungskabels mit der Gleichspannungsquelle.
Achten Sie bei der Verkabelung auf die korrekte Polarität der einzelnen Leitungen.
(4) Stellen Sie zum Einschalten des Gerätes den Ein/Aus-Schalter des GL240 auf „ON".
Abschirmung (Minus-Seite)
Weiß (Plus-Seite)
