18. Anzeigebereich für Signalverläufe
Zeigt den Signalverlauf des Eingangssignals an.
19. Obere Messgrenze
Zeigt die Skalierungsobergrenze des gegenwärtig aktiven Kanals an.
20. Datenerfassungsleiste

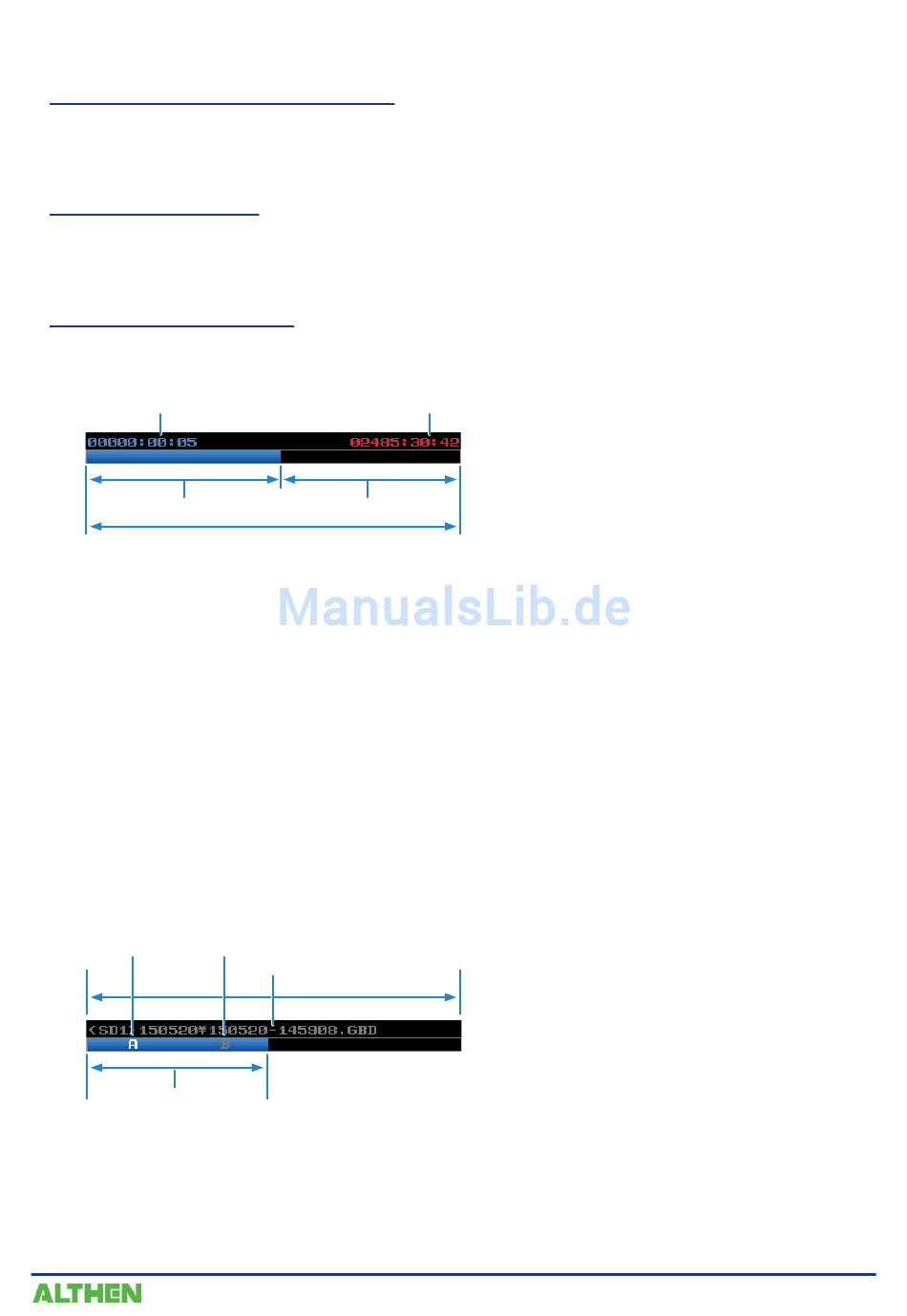

(1) Während der Datenerfassung
Zeigt die vergangene Zeit und den Status der Nutzung der SD-Speicherkarten an.
Vergangene Zeit
Größe des belegten Speicherplatzes auf
der SD-Speicherkarte
Gesamter Speicherplatz der SD-Speicherkarte
Wenn beispielsweise eine SD-Speicherkarte mit einer Speicherkapazität von 4 GB eingesetzt ist und vor
der Datenerfassung bereits 100 MB der Karte belegt sind, beträgt die Gesamtgröße des Speichers 4 GB,
die Größe des belegten Speicherplatzes der SD-Speicherkarte ca. 100 MB und die Größe des noch freien
Speicherplatzes der SD-Speicherkarte ca. 3,9 GB. Mit fortschreitender Dauer der Datenerfassung erhöht
sich die Größe des belegten Speicherplatzes der SD-Speicherkarte und die Größe des noch verbleibenden
Speicherplatz nimmt ab.
Die zur Datenerfassung verbleibende Zeit ist die Zeitspanne, für die der verfügbare Speicherplatz der
SD-Speicherkarte noch zur weiteren Datenerfassung ausreicht. Bei einer Größe des freien SD-Speicher-
kartenplatzes von über 2 GB wird hier die noch verbleibende Zeit für die Datenerfassung einer 2-GB-Datei
angezeigt.
* Eine verbleibende Zeit von über 99.999 Stunden wird als „++++:++:++" angezeigt.
(2) Während der Datenwiedergabe
Stellt die Anzeigeposition, die Cursorposition und die Triggerposition grafi sch dar.
Position des Cursors Position des
A Cursors B
Bereich, in dem gegenwärtig ein
Signalverlauf angezeigt wird
Verbleibende Zeit zur Datenerfassung
Größe des freien Speicherplatzes
auf der SD-Speicherkarte
Name der gerade wiedergegebenen Datei
Alle Erfassungsdaten
