KAPITEL 3 Einstellungen und Messung
(1)-16 „Other" Weitere Einstellungen
Die folgenden Einstellungen sind möglich:
Einstellung
Anmerkungstext
Kanalberechnungen
Spanne
Signalverlaufsfarbe
Amplitude
Trace
Referenztemperatur (nur bei
akkumulierter Temperatur)
Polarität der
Referenztemperatur (nur bei
akkumulierter Temperatur)

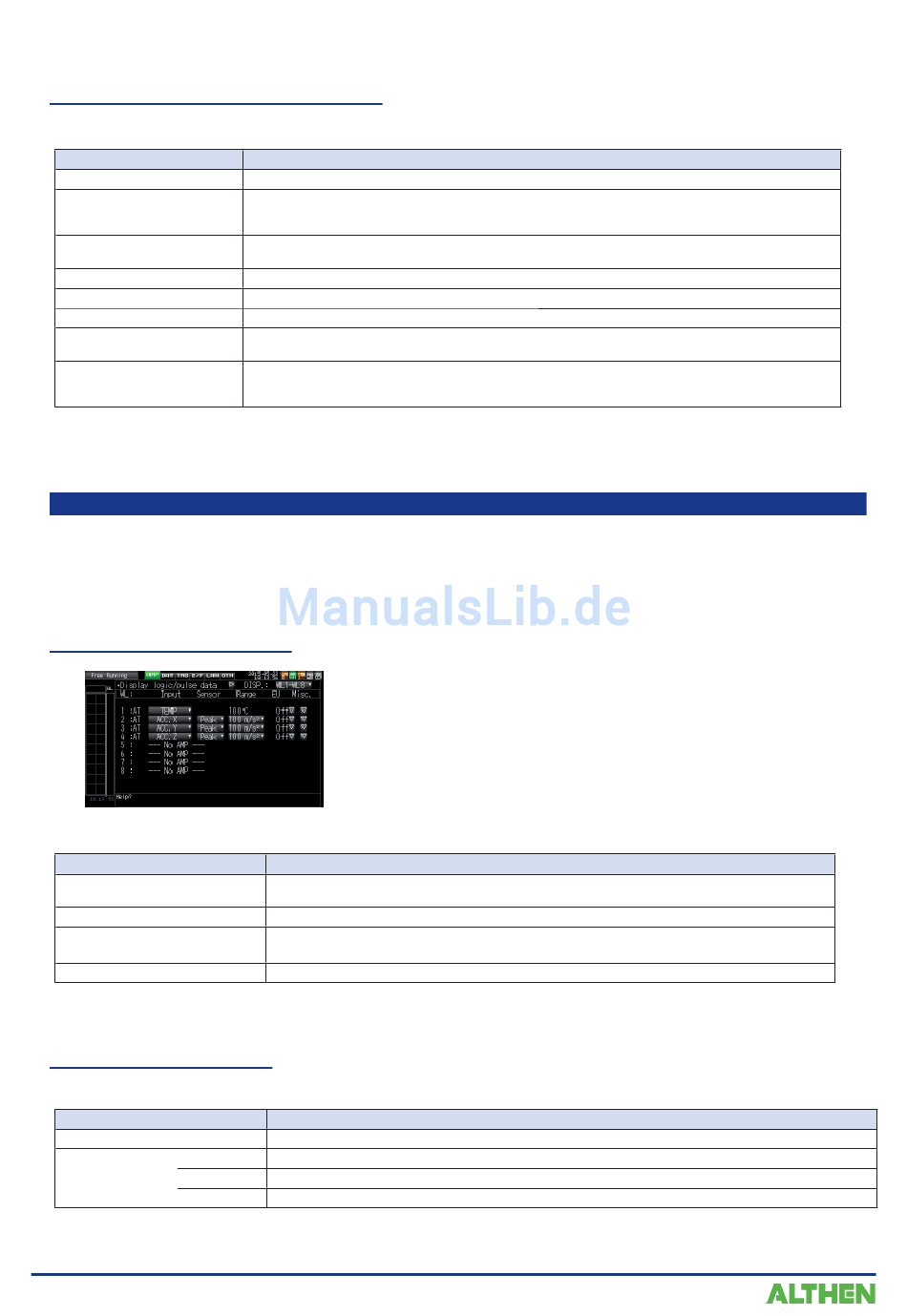

Einstellung des GL100-WL mit dreiaxialem Beschleunigungs-/Temperatursensors: optional

(GL100-WL+GS-3AT)
Zur Einstellung des Eingangs des GL100-WL mit dreiaxialem Beschleunigungssensor/Temperatursensor.
Bei angeschlossenem drahtlosen Sensor sowie dreiachsigen Beschleunigungssensor und Temperatursensor
wird der Einstellbildschirm angezeigt.

(1)-17 Eingangseinstellung

Zur Auswahl der Eingangsgröße.
Einstellung
Off (Aus)
Kanal 1
Kanal 2 - 4
Kanal 5 - 8

(1)-18 Sensoreinstellung

Zur Auswahl der Verarbeitungsmethode der Messdaten des Beschleunigungssensors.
Einstellung
Kanal 1
Kanal 2 bis 4
3-32
Zur Eingabe der beim jeweiligen Kanal angezeigten Anmerkung.
Legt den Inhalt der programminternen kanalübergreifenden Berechnung fest.
Bei der programminternen kanalübergreifenden Berechnung können vier arithmetische Operationen
vorgenommen werden: Addition (+), Subtraktion (-), Multiplikation (x) und Division (÷).
Legt die Ober- und Untergrenze der Spanne fest, innerhalb derer ein Signalverlauf angezeigt
werden soll.
Bei Rot, Grün und Blau (RGB) jeweils 0 bis 31 Farbtöne
1 bis 8 Bildpunkte
Zur Einstellung der Anzeige des Signalverlaufs.
Zur Einstellung der kumulierten Referenztemperatur im Bereich zwischen -20 °C und 85 °C.
Zur Einstellung der High/Low-Gesamtpolarität.
Das Eingangssignal wird nicht gemessen. Auch die Signalverlaufs- und die Digitalanzeige
stehen nicht zur Verfügung.
TEMP Die Temperatur wird mit dem Festwert-Temperatursensor im Sensorteil gemessen.
ACC. X (Y, Z) Zur Messung der Beschleunigung im Sensor in der X-, Y- und Z-Richtung.
* CH2: X-Achse, CH3: Y-Achse, CH4: Z-Achse
No AMP Es kann kein weiterer drahtloser Sensor angeschlossen werden.
Kein
Peak Zur Anzeige des Maximalwertes der Daten.
Ave. Zur Anzeige des Mittelwerte.
RMS Zur Anzeige des Eff ektivwertes bzw. quadratischen Mittelwertes.
Beschreibung
Beschreibung
Beschreibung
