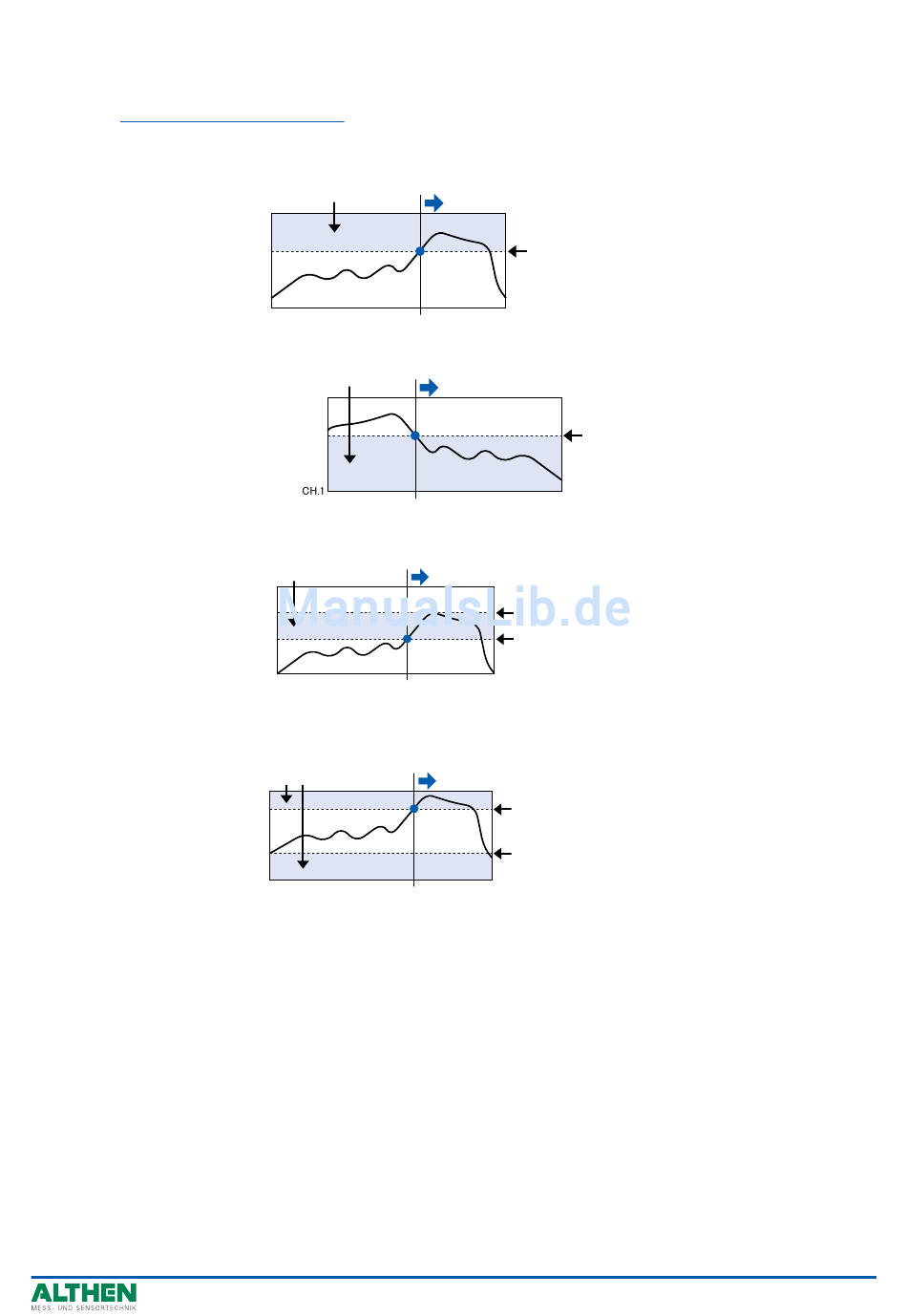

Trigger- und Alarmauslösung
Steigend: Ein Trigger/Alarm wird ausgelöst, wenn das Eingangssignal den festgelegten
Pegel überschreitet.
Bereich Trigger-/Alarmauslösung
CH.1
Fallend: Ein Trigger/Alarm wird ausgelöst, wenn das Eingangssignal den festgelegten
Pegel unterschreitet.
Bereich Trigger-/Alarmauslösung
Innerhalb: Zur Festlegung der Ober- und Untergrenze für jeden Kanal. Wenn der Eingangs-
signalpegel zwischen diesen Grenzen liegt, wird ein Trigger/Alarm ausgelöst.
Bereich Trigger-/Alarmauslösung
CH.1
Außerhalb: Zur Festlegung der Ober- und Untergrenze für jeden Kanal. Ein Alarm/Trigger
wird ausgelöst, wenn der Eingangssignalpegel außerhalb des durch die
Grenzwerte festgelegten Bereichs liegt.
Bereich Trigger-/Alarmauslösung
CH.1
Messung beginnt (Alarm ausgelöst)
Einstellpegel
Messung beginnt (Alarm ausgelöst)
Einstellpegel
Messung beginnt (Alarm ausgelöst)
Obere Messwertgrenze
Untere Messwertgrenze
Messung beginnt (Alarm ausgelöst)
Obere Messwertgrenze
Untere Messwertgrenze
KAPITEL 3 Einstellungen und Messung
3−35
