KAPITEL 3 Einstellungen und Messung

Einstellung des GL240-WL mit dualem Adapter: optional

(GL100-WL+GS-DPA)
Bei Verwendung des drahtlosen Sensors und des dualen Adapters stehen drei Kombinationsmöglichkeiten zu
Verfügung.
Temperatur- und Luftfeuchtesensor (GS-TH)
Temperatur- und Luftfeuchtesensor (GS-TH)
CO -Sensor (GS-CO2)
2
Als Beispiel dient der Einstellbildschirm des Temperatur- und Luftfeuchtesensors (GS-TH) und des
Beleuchtungs-/UV-Sensors (GS-LXUV).

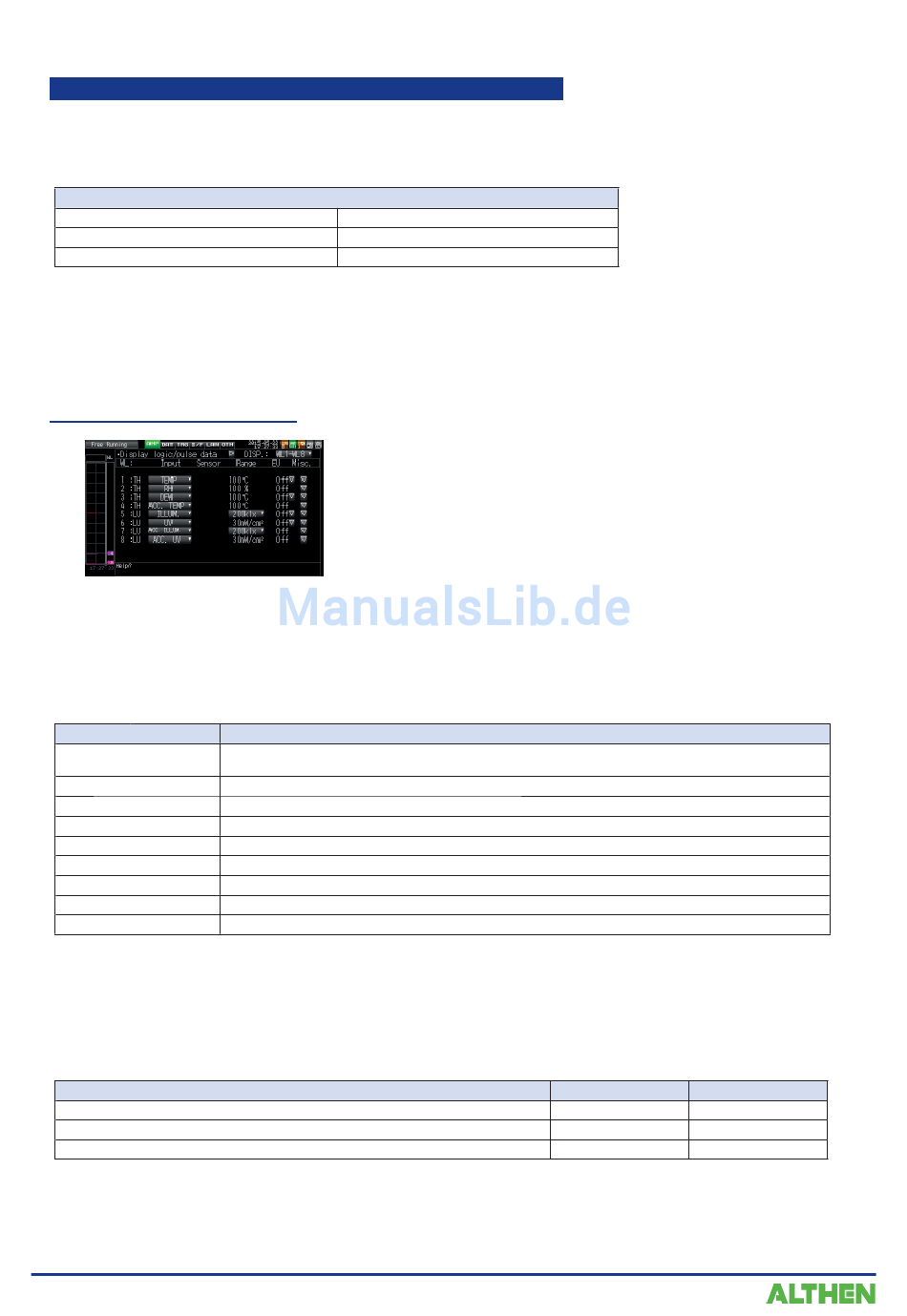

Ist der Temperatur- und Luftfeuchtesensor (GS-TH) sowie der Beleuchtungs-/UV-Sensor (GS-LXUV) an den
GL240-WL und dualen Adapter angeschlossen, wird der folgende Einstellbildschirm angezeigt.
(1)-46 Eingangseinstellung
Zur Auswahl der Eingangsgröße.
Wenn beide Sensoren angeschlossen sind, können die Informationen in die angezeigten Kanäle 1 bis 4 und 5
bis 8 eingegeben werden.
Bei diesem Beispiel entsprechen die Kanäle 1 bis 4 dem Temperatur- und Luftfeuchtesensor und die Kanäle 5
bis 8 dem Beleuchtungs-/UV-Sensor.
Einstellung
Off (Aus)
Kan 1 TEMP
Kan 2 RH
Kan 3 DEW
Kan 4 ACC. TEMP
Kan 5 ILLUM
Kan 6 UV
Kan 7 ACC. ILLUM
Kan 8 ACC. UV
Die folgende Tabelle enthält die Kanalzuordnung beim Anschluss mehrerer Sensoren.
Zur Einstellung der einzelnen Sensoren siehe die Beschreibung unter „Einstellung von Optionen (drahtloser
Sensor ****) oben.
* Die ***** stehen für die Abkürzung/Bezeichnung des Gerätemodells.
Temperatur- und Luftfeuchtesensor (GS-TH) + Beleuchtungs-/UV-Sensor (GS-LXUV)
Temperatur- und Luftfeuchtesensor (GS-TH) + CO
CO -Sensor (GS-CO2) + Beleuchtungs-/UV-Sensor (GS-LXUV)
2
3-42
Kombinationsmöglichkeiten der GS-Sensoren
Beleuchtungs-/UV-Sensor (GS-LXUV)
CO -Sensor (GS-CO2)
2
Beleuchtungs-/UV-Sensor (GS-LXUV)
Das Eingangssignal wird nicht gemessen. Auch die Signalverlaufs- und die Digitalanzeige stehen nicht
zur Verfügung.
Zur Messung der Temperatur.
Zur Messung der Luftfeuchte.
Zur Messung der Taupunkttemperatur.
Zur Messung der akkumulierten Temperatur.
Zur Messung der Beleuchtungsstärke.
Zur Messung der UV-Bestrahlungsstärke.
Zur Messung der akkumulierten Beleuchtungsstärke.
Zur Messung des akkumulierten UV-Bestrahlungsstärke.
Kombination
-Sensor (GS-CO2)
2
Beschreibung
Kan 1 bis 4
TH (GS-TH)
TH (GS-TH)
LXUV (GS-LXUV)
Kan 5 bis 8
LXUV (GS-LXUV)
CO2 (GS-CO2)
CO2 (GS-CO2)
