KAPITEL 3 Einstellungen und Messung

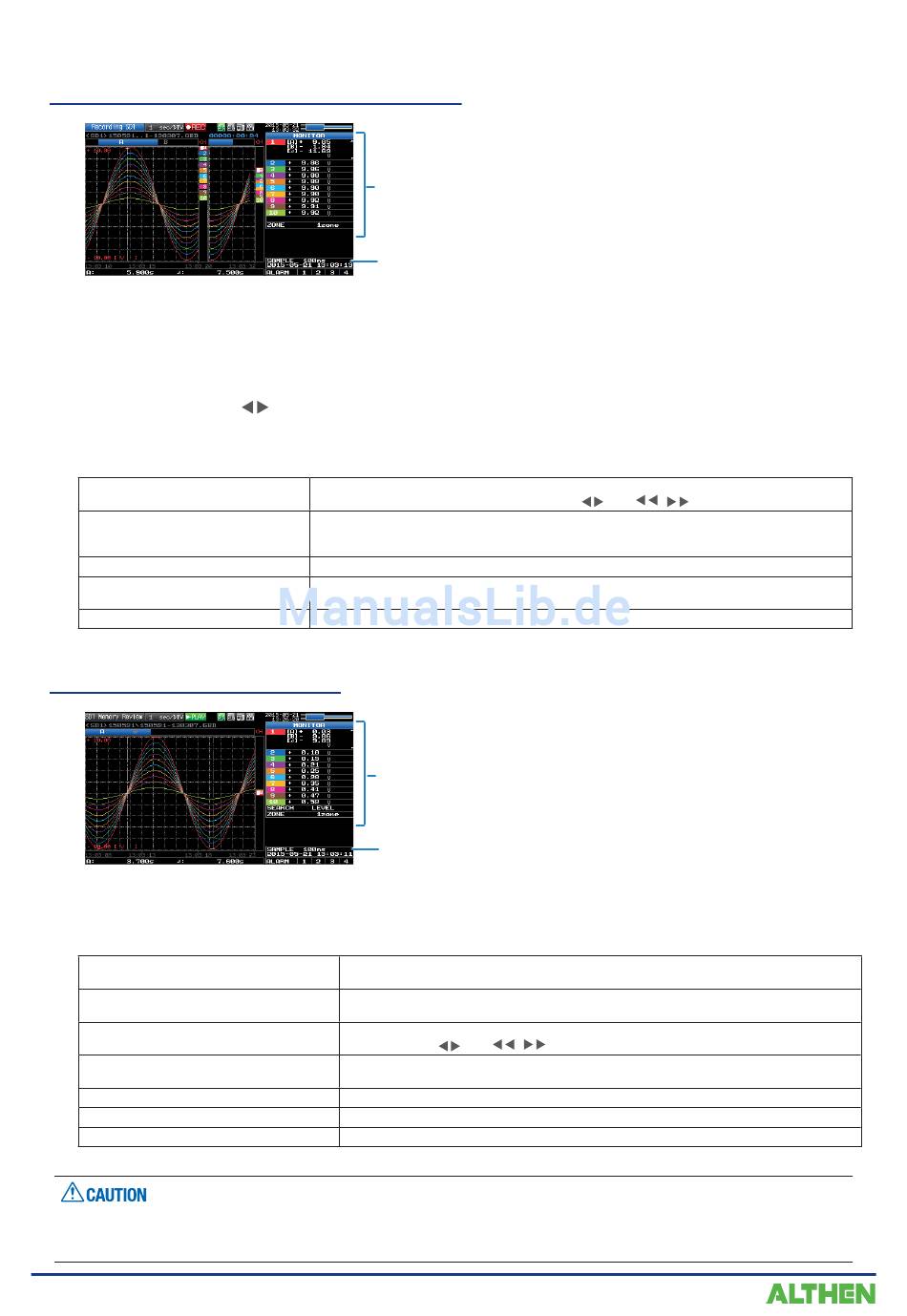

(3) Datenwiedergabe während der Erfassung
Durch Drücken der Taste [REVIEW] können die erfassten Daten während der Erfassung wiedergegeben wer-
den.
Mit der Taste [DISPLAY] können Sie zwischen der Anzeige mit einem Fenster (wiedergegebene Daten) und mit
zwei Fenstern (wiedergegebene und erfasste Daten) umschalten.
Mit den Richtungstasten (
fen.
Hauptbedienvorgänge zur Wiedergabe während der Datenerfassung
Cursorbewegung
Auf Gerät speichern
Bildschirmkopie
Umschalten zwischen Bildschirmen
Änderung der Zeitachse
(4) Wiedergabe erfasster Daten
Zeigt die erfassten Daten an.
Hauptbedienvorgänge zur Wiedergabe erfasster Daten
SPAN/POSITION/TRACE bei Wiedergabe
Während der Datenwiedergabe mögliche
Operationen
Cursorbewegung
Datenspeicherung
Änderung der Zeitachse
Dateioperationen
Bildschirmkopie
Bei Daten im CSV-Format können nur Daten wiedergegeben werden, die mit diesem GL240 erfasst wurden.
Außerdem wird die Anzeige von Daten, die im CSV-Format erfasst wurden, die Temperatur in „Grad C" und nicht
in „°C" angezeigt.
3-18
Zeigt die Spannung an einem Punkt an, der
durch den Cursor A oder B oder durch den
ausgewählten Cursor angegeben wird.
Zeigt die Messzeit an einem Punkt an, der
durch den Cursor A oder B oder durch den
ausgewählten Cursor angegeben wird.
) können Sie den Cursor bewegen und die Digitalwerte erfasster Daten überprü-
Die Taste [CURSOR] dient zur Umschaltung zwischen Cursor A und Cursor B.
Zur Bewegung der Cursor dienen die Tasten
Mit der Taste [FILE/GROUP] werden Daten auf einem Gerät gespeichert
(der Teil der erfassten Daten kann als separate Datei oder auf einer anderen SD-
Speicherkarte gespeichert werden).
Den Bildschirminhalt können Sie mit der [FILE/GROUP] kopieren.
Mit der Taste [DISPLAY] können Sie während der Datenwiedergabe zwischen der Anzeige
mit einem Fenster und mit zwei Fenstern umschalten.
Mit der Taste [TIME/DIV] können Sie Änderungen an der Zeitachse vornehmen.
Zeigt die Spannung an einem Punkt an, der
durch den Cursor A oder B oder durch den
ausgewählten Cursor angegeben wird.
Zeigt die Messzeit an einem Punkt an, der
durch den Cursor A oder B oder durch den
ausgewählten Cursor angegeben wird.
Mit der Taste [SPAN/POSI/TRACE] können Sie Änderungen an den Einstellungen
vornehmen.
Cursorbewegung, Datensuche und Berechnungseinstellungen mit der Taste [MENU].
Umschaltung zwischen Cursor A und Cursor B mit der Taste [CURSOR].
Mit den Tasten
Zur Speicherung aller Daten oder von Daten zwischen den Cursorpaaren mit der Taste
[FILE/GROUP].
Änderungen an der Zeitachse mit der Taste [TIME/DIV].
Dateioperationen mit der Taste [FILE/GROUP].
Den Bildschirminhalt können Sie mit der [FILE/GROUP] kopieren.
bzw.
,
bzw. können Sie den Cursor bewegen.
,
