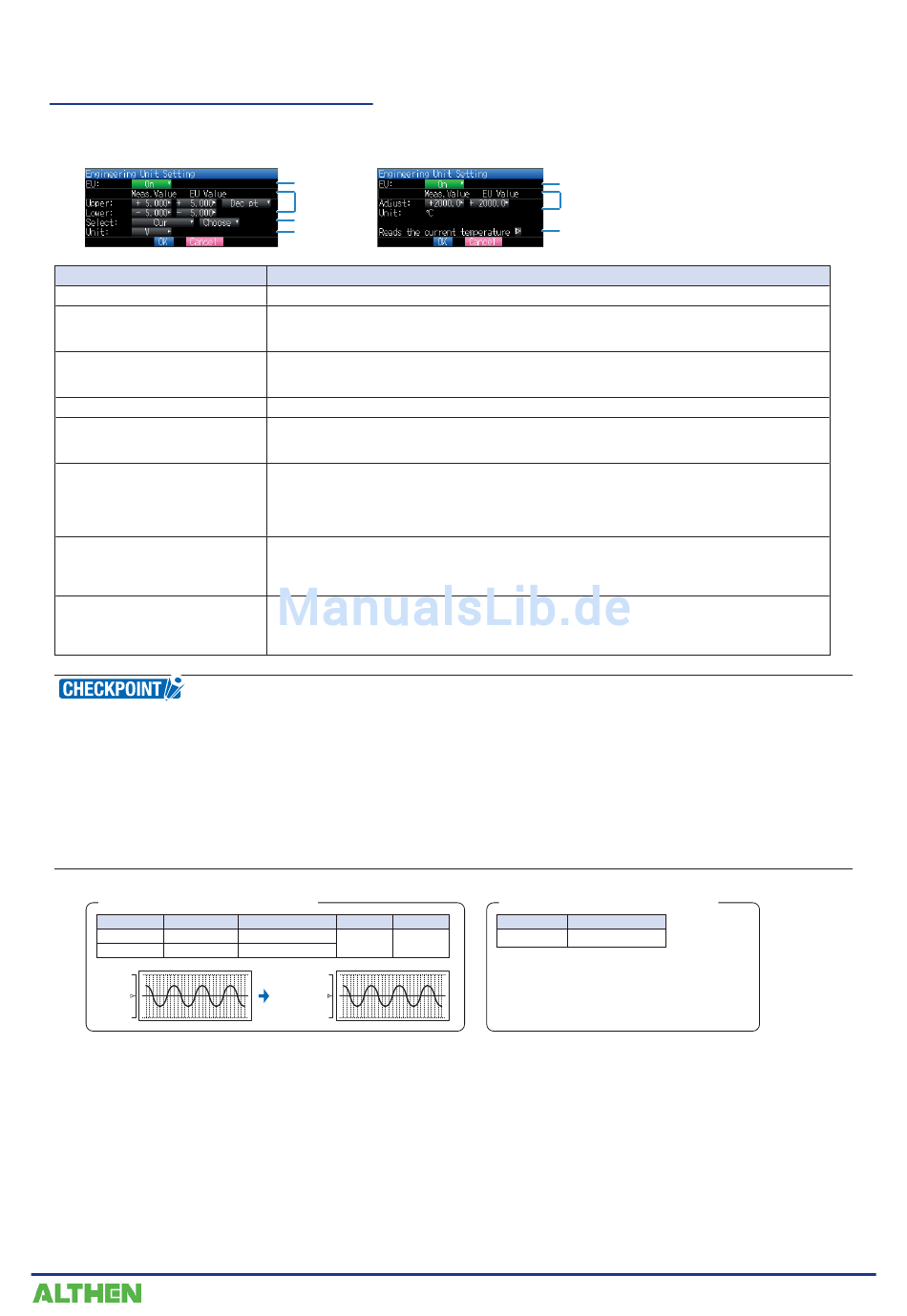

GRAPHTEC GL240 Benutzerhandbuch Seite 65

(1)-5 EU ( Skalierungseinstellungen)
Zur Umrechnung des Messwertes in andere Einheiten.
< Bei Spannungseingang >
Einstellung
(1) [EU]-Funktion
(2) [Meas. Value (Upper/Lower)]
Messwert (oben/unten)
(3) [EU Value]
EU-Ausgabewert (oberer/
unterer)
(4) [Dec pt] Dezimalpunkt
(5) [Select] Auswahl
(6) [Unit] Einheit
(7) [Arbitrary Unit]
Frei wählbare Einheit
(8) [Reads the current
temperature measurement
value] Lesen des aktuellen
Temperaturmesswertes
•
Bei Anzeige eines Meldungsfensters folgen Sie den dort angezeigten Informationen zur Änderung des
Einstellwertes.
•
Die Skalierungsfunktion führt die Berechnung auf Grundlage des Verhältnisses der Einstellungen bei Messwert
und Ausgabewert der physikalischen Einheit durch.
•
An der Digitalanzeige wird „++++/----" angezeigt, wenn der GL240 den Wert nicht verarbeiten kann.
•
Die Spanne kann je nach den Skalierungseinstellungen geändert werden.
•
Bei einem Temperaturmesswert wird die Off set-Einstellung eines Eingangswertes genutzt.
Einstellbeispiel: Bei Spannungseingang
Mess- Wert
Obergrenze +5.000
Untergrenze -5.000
+5 V
KAN.1 10V
-5 V
< Bei Temperatureingang >
(1)
(2) (3) (4)
(5) (6)
(7)
Schaltet die Skalierungsfunktion ein oder aus.
Legt die Ober- und Untergrenze der umzurechnenden Werte fest.
* Bei Temperaturmessungen wird nicht zwischen Obergrenze und Untergrenze unterschieden.
Einzelheiten siehe die folgenden Einstellbeispiele.
Legt die Ober- und Untergrenze der Ausgabewerte nach der Umrechnung fest.
* Bei Temperaturmessungen wird nicht zwischen Obergrenze und Untergrenze unterschieden.
Einzelheiten siehe die folgenden Einstellbeispiele.
Legt bei einem Ausgangswert die Dezimalpunktposition in der physikalischen Einheit fest.
Legt eine bestimmte physikalische Einheit fest. Zur Auswahl stehen:
Strom, Länge, Fläche, Volumen, Geschwindigkeit, Beschleunigung, Frequenz, Gewicht, Arbeit,
Druck, Durchfl ussmenge, Temperatur, Dehnung, Helligkeit, Dichte
Wählt die Einheit, die nach der Umrechnung verwendet werden soll. Die in diesem Feld
angezeigte Einheit gehört zu der unter „Select" festgelegten Einstellung. Zur Festlegung einer
in diesem Feld nicht aufgeführten Einheit wählen Sie unter „Arbitrary unit" (Eigene Einheit)
einen benutzerdefi nierten Text. Die in diesem Feld angezeigte Einheit entspricht der Anzeige
unter „Arbitrary unit".
Legt die Einheit fest, die nach der Umrechnung verwendet werden soll.
Der Text kann als benutzerdefi nierte alphanumerische Zeichenkette vorgegeben werden
(zur Zeicheneingabe siehe unter „(9) Eingabe von Zeichenketten" in „3.4 Einstellmenüs").
Bei Angabe von „Select Unit" oder „Unit" wird diese Einstellung in dieses Feld übernommen.
Ersetzt den aktuellen Messwert durch (2) Messwert und (3) Ausgabewert der physikalischen
Einheit.
* Bei einer Unterbrechung des Messfühlerstromkreises oder einer Überschreitung des
Skalierungsbereichs wird der Wert nicht ersetzt.
EU-Ausgangswert Dec pt Wählen
+20,00
+ xx.xx 1/min
-20,00
+ 20,00 1/min
KAN.1 Skalierung 1
- 20,00 1/min
KAPITEL 3 Einstellungen und Messung
(1)
(2) (3)
(8)
Beschreibung
Einstellbeispiel: Bei Temperatureingang
Mess- Wert EU-Ausgangswert
22,0 °C 25,0 °C
3°C wird immer dem Messwert addiert
3-25
