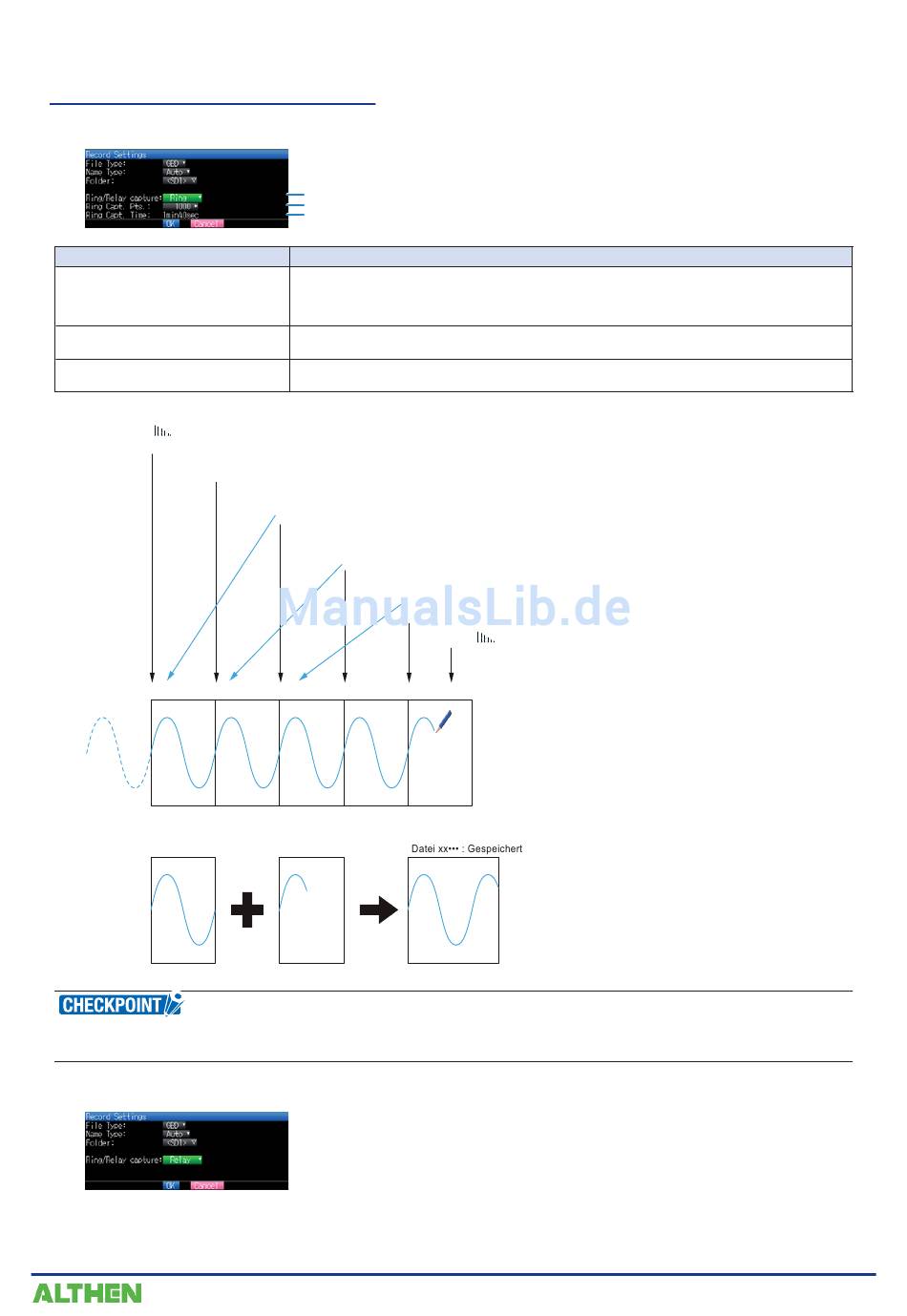

(2)-3 Einstellung der Ringerfassung

•

Ringerfassungs-Funktion

Einstellung
(1) Ring Capture (Ringerfassung)
(2) Number of Ring Capture Points
(Anzahl der Ringerfassungspunkte)
(3) Ring Capture Time
(Ringerfassungszeit)
Beginn der Datenerfassung
Erfasste Daten werden in Datei 1 gespeichert. Beginn der Datenerfassung
Nachdem die angegebene Anzahl von Daten in Datei 1 gespeichert wurde, werden erfasste Dateien in Datei 2 gespeichert.
Die Anzahl der Daten wird im Menü „Ringerfassungspunkte" angegeben.
Nachdem die angegebene Anzahl von Daten in Datei 2 gespeichert wurde, werden erfasste Dateien in Datei 3 gespeichert.
Ab diesem Punkt ist Datei 1 bereits gelöscht.
Nachdem die angegebene Anzahl von Daten in Datei 3 gespeichert
wurde, werden erfasste Dateien in Datei 4 gespeichert. Ab diesem Punkt ist Datei 2 bereits gelöscht.
wurde, werden erfasste Dateien in Datei 5 gespeichert. Nachdem die angegebene Anzahl von Daten in Datei 4 gespeichert
Ab diesem Punkt ist Datei 3 bereits gelöscht.
* Handlungswiederholung.
Stopp der Datenerfassung
Datei1 Datei2 Datei3 Datei4 Datei5
Erfasste Daten werden in Datei 1 gespeichert.
Nachdem die angegebene Anzahl von Daten in Datei 1 gespeichert wurde, werden erfasste Dateien in Datei 2 gespeichert.
Die Anzahl der Daten wird im Menü „Ringerfassungspunkte" angegeben.
Datei1 Datei2
Beim Stopp der Erfassung am obigen STOPP-Punkt bleiben Datei 4 und Datei 5 erhalten.
Diese Dateien werden in einer Datei zusammengefasst. Diese Datei wird gespeichert. Anschließend wird die Ringerfassung beendet.
Datei4
•
Es können maximal doppelt so viele Dateien erzeugt werden wie Ringerfassungspunkte festgelegt wurden.
•
Bei eingeschalteter Ringerfassung steht die Datensicherungsfunktion nicht zur Verfügung.
•

Relayerfassungs-Funktion

Die Daten werden ohne Datenverlust fortlaufend in Dateien mit einer Größe von jeweils 2 GB erfasst
(die maximale Erfassungskapazität in einer Datei beträgt 2 GB).
(1)
(2)
(3)
Off : Die Erfassungsfunktion ist deaktiviert.
Ring: Zur Durchführung der Ringaufzeichnung (Einzelheiten siehe folgende Abbildung).
Relay: Die Daten werden ohne Datenverlust fortlaufend in Dateien mit einer Größe von jeweils
2 GB gespeichert.
Geben Sie zur Nutzung der Ringaufzeichnungsfunktion die Anzahl von Datenpunkten je Datei
an. (Einzelheiten siehe folgende Abbildung).
Zur Anzeige der Messzeit, während der bei eingeschalteter Ringaufzeichnungsfunktion (On)
Daten in einer Datei aufgezeichnet werden können.
Nachdem die angegebene Anzahl von Daten in Datei 2 gespeichert
wurde, werden erfasste Dateien in Datei 3 gespeichert.
Ab diesem Punkt ist Datei 1 bereits gelöscht.
Nachdem die angegebene Anzahl von Daten in Datei 3 gespeichert
wurde, werden erfasste Dateien in Datei 4 gespeichert.
Ab diesem Punkt ist Datei 2 bereits gelöscht.
Nachdem die angegebene Anzahl von Daten in Datei 4 gespeichert
wurde, werden erfasste Dateien in Datei 5 gespeichert.
Ab diesem Punkt ist Datei 3 bereits gelöscht.
* Handlungswiederholung.
Datei3 Datei4 Datei5
Datei5
KAPITEL 3 Einstellungen und Messung
Beschreibung
Stopp der Datenerfassung
Beginn der Datenerfassung
Erfasste Daten werden in Datei 1 gespeichert.
Nachdem die angegebene Anzahl von Daten in Datei 1 gespeichert wurde, werden erfasste Dateien in Datei 2 gespeichert. Die Anzahl der Daten wird im Menü „Ringerfassungspunkte" angegeben.
Nachdem die angegebene Anzahl von Daten in Datei 2 gespeichert
wurde, werden erfasste Dateien in Datei 3 gespeichert. Ab diesem Punkt ist Datei 1 bereits gelöscht.
Nachdem die angegebene Anzahl von Daten in Datei 3 gespeichert
wurde, werden erfasste Dateien in Datei 4 gespeichert.
Ab diesem Punkt ist Datei 2 bereits gelöscht. Nachdem die angegebene Anzahl von Daten in Datei 4 gespeichert
wurde, werden erfasste Dateien in Datei 5 gespeichert. Ab diesem Punkt ist Datei 3 bereits gelöscht.
* Handlungswiederholung.
Stopp der Datenerfassung
Datei1 Datei2 Datei3 Datei4 Datei5
3-45
