KAPITEL 3 Einstellungen und Messung

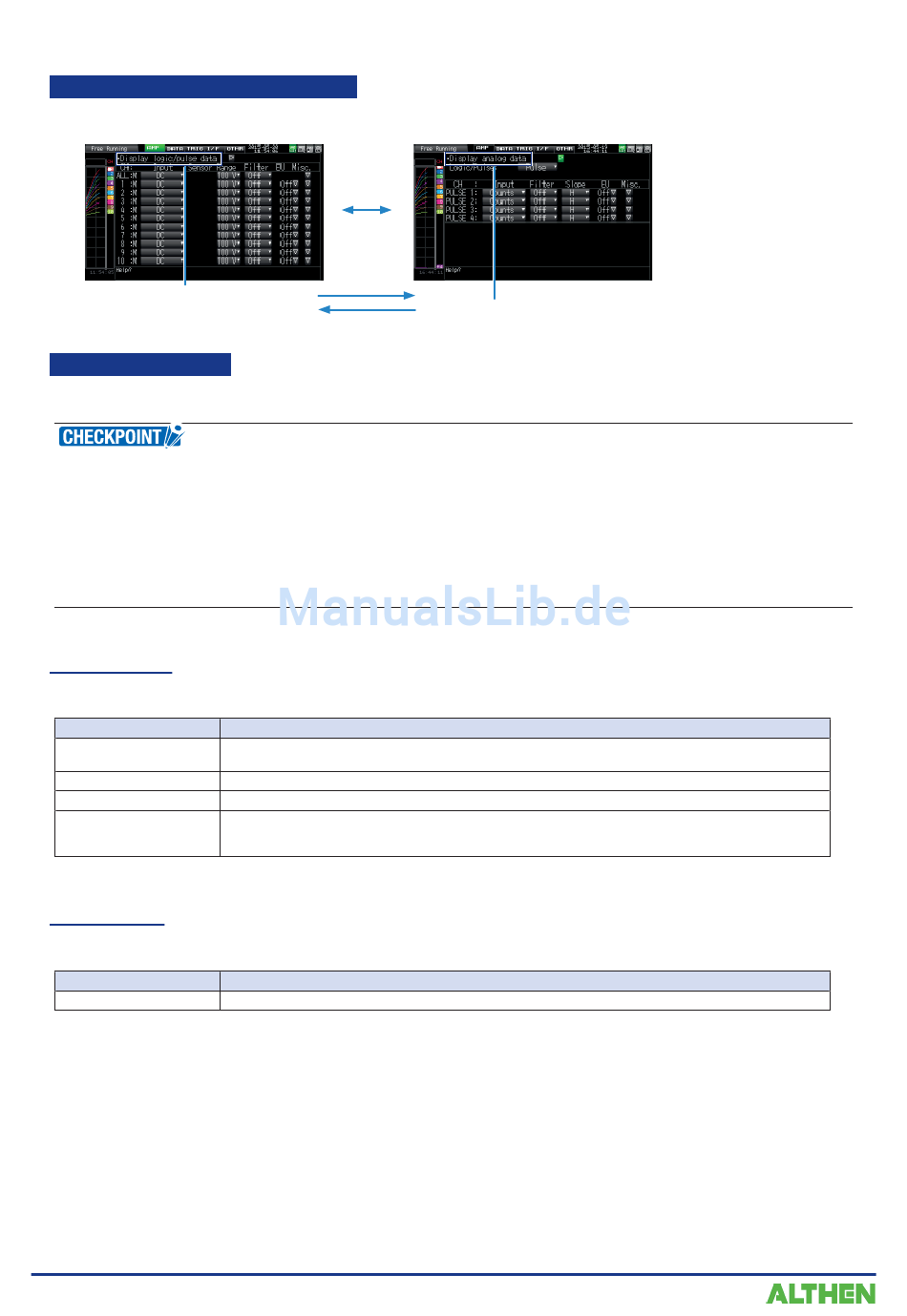

Umschalten zwischen den Anzeigen

Zwischen Analog und Logik/Impuls kann wie folgt umgeschaltet werden:
• Logik-/Impulsdaten anzeigen

Analogeinstellungen

Gibt die Bedingungen für Analogsignale an.
Bei Verwendung von CH ALL zur Einstellung des Eingangs, Bereichs und Filters werden alle Kanäle auf dieselben
Werte eingestellt, wenn es sich um denselben Eingangstyp handelt. „Range" (Bereich) wird nur bei den Kanälen
desselben Eingangstyps eingestellt. Der Bereich eines Kanals wird jedoch nicht geändert, wenn seine physikali-
sche Einheit (Skalierung) auf „On" (Ein) gesetzt ist.
Die gemeinsame Einstellung der Spanne „Span All" erfolgt nur für Kanäle, die im geichen Bereichs arbeiten.
* Wenn der Eingang des ersten Kanals einer Kanalgruppe (CH1, wenn die Kanäle 1 bis 10 angezeigt werden) auf
„Off " (Aus) steht, wird der Eingang von CH ALL auf „Off " gesetzt.
(1)-1 Eingang
Zur Auswahl der Eingangsgröße.
Auswahl
Off (Aus)
DC
TEMP
RH
(1)-2 Sensor
Zur Auswahl des Typs des Thermoelements, das an den Temperatureingang angeschlossen werden soll.
Sensoreinstellung
TEMP
3-22
Die Messung des Eingangssignals ist ausgeschaltet. Es werden kein Signalverlauf und kein digitaler
Wert angezeigt.
Zur Messung von Gleichspannungen.
Zur Messung von Temperaturen.
Zur Messung der relativen Feuchte mit dem Feuchtesensor B-530.
In diesem Fall wird der Spannungsbereich 1 V geschaltet und die physikalische Einheit kann nicht
eingestellt werden.
TC-K, TC-J, TC-T, TC-R, TC-E, TC-B, TC-S, TC-N, TC-W
• Analogdaten anzeigen
Beschreibung
Beschreibung
