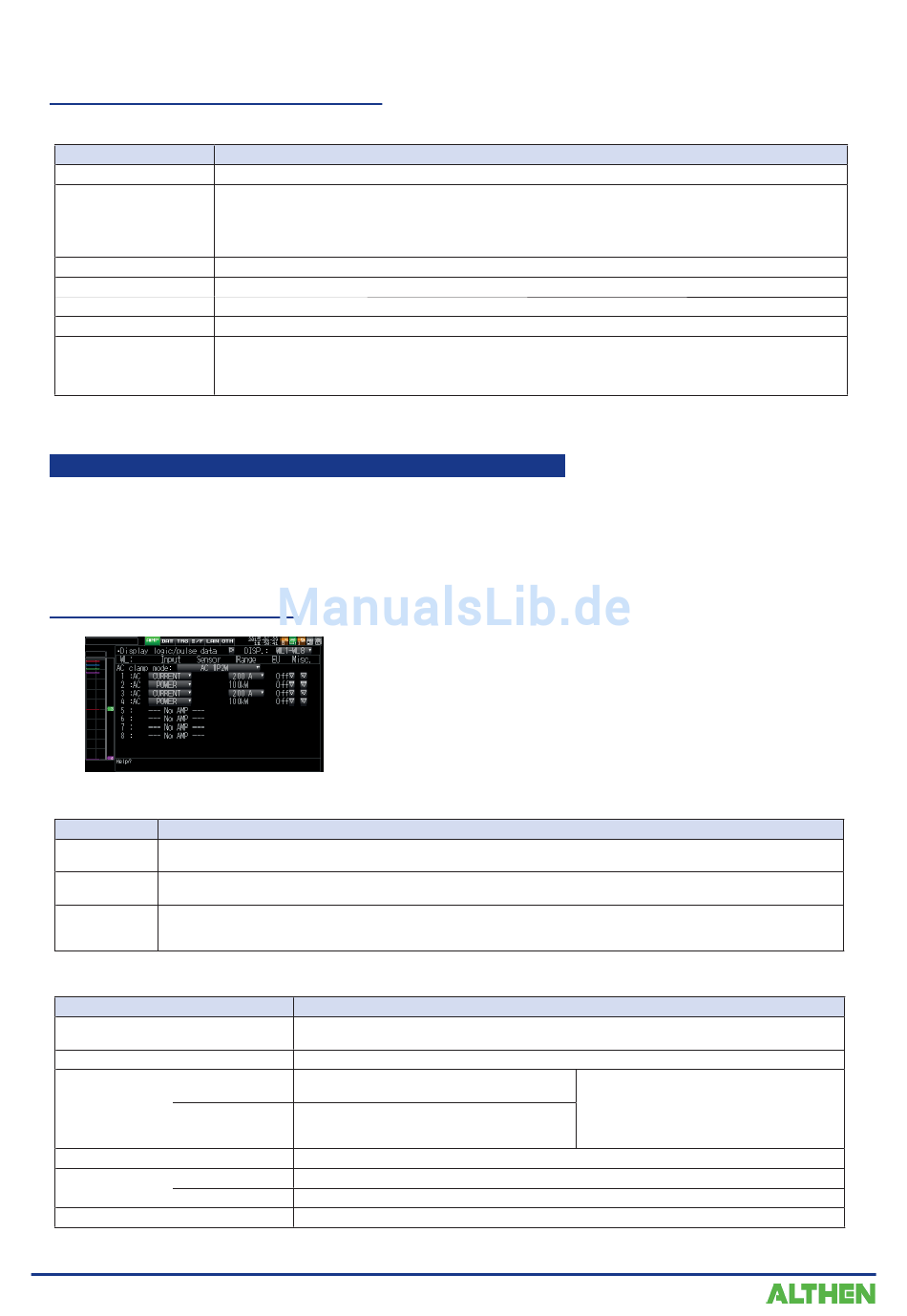

KAPITEL 3 Einstellungen und Messung
(1)-41 „Other" Weitere Einstellungen
Die folgenden Einstellungen sind möglich:
Einstellung
Anmerkungstext
Kanalberechnungen
Spanne
Signalverlaufsfarbe
Amplitude
Trace
CO -Kalibrierung
2

Einstellung des GL240-WL mit AC-Stromsensor: optional

(GL100-WL+GS-DPA-AC)
Zur Durchführung der Einstellungen des Wechselstromsensoreingangs.
Bei angeschlossenem drahtlosen Sensor und Wechselstromsensor wird der folgende Einstellbildschirm ange-
zeigt.
(1)-42 Eingangseinstellung
Zur Auswahl des Wechselstromzangenmodus.
Einstellung
AC 1P2W Zur Einstellung bei 2-Leiter-Einphasenmessungen.
* Leistung = gemessener Strom x Spannung x Leistungsfaktor
AC 1P3W Zur Einstellung bei 3-Leiter-Einphasenmessungen.
* Leistung = gemessener Strom auf Kanal 1 x gemessener Strom auf Kanal 2 x Spannung x Leistungsfaktor
AC 3P3W Zur Einstellung bei 3-Leiter-Dreiphasenmessungen.
* Leistung = ((gemessener Strom auf Kanal 1 + gemessener Strom auf Kanal 2) + 2) x Spannung x √3 x
Leistungsfaktor
Zur Auswahl der Eingangsgröße.
Einstellung
Kan 1
Kan 2
Kan 3
Kan 4
Kan 5 - 8
3-40
Zur Eingabe der beim jeweiligen Kanal angezeigten Anmerkung.
Legt den Inhalt der programminternen kanalübergreifenden Berechnung fest.
Bei der programminternen kanalübergreifenden Berechnung können vier arithmetische Operationen
vorgenommen werden: Addition (+), Subtraktion (-), Multiplikation (x) und Division (÷).
* Einzelheiten siehe unter „<Einstellungen zur kanalübergreifenden Berechnung>" in „(1)-6 Misc. (Versch.)"
in „3.4 Einstellmenüs".
Legt die Ober- und Untergrenze einer Spanne fest, innerhalb derer ein Signalverlauf angezeigt wird.
Bei Rot, Grün und Blau (RGB) jeweils 0 bis 31 Farbtöne
1 bis 8 Bildpunkte
Zur Einstellung der Anzeige des Signalverlaufs.
Zur Einstellung der CO
Bei dieser Kalibrierung muss der Minimalwert in einem bestimmten Zeitraum anhand des Referenzwertes
korrigiert werden. Dies ist bei Einsatzbedingungen sinnvoll, bei denen niedrige CO
auftreten.
Off (Aus) Das Eingangssignal wird nicht gemessen. Auch die Signalverlaufs- und die Digitalanzeige
stehen nicht zur Verfügung.
Current (Strom) Zur Messung des Stroms auf Kanal 1.
Power (Leistung) Die Leistung von Kanal 1 wird angezeigt. Der
Messbereich hängt vom Strom ab.
ACC. POWER Die akkumulierte Leistung von Kanal 1 wird
(akkumulierte angezeigt Der Messbereich hängt vom Strom
Leistung) ab.
Current (Strom) Zur Messung des Stroms auf Kanal 3.
Power (Leistung) Die Leistung von Kanal 3 wird angezeigt. Der Messbereich hängt vom Strom ab.
ACC. POWER Die kumulierte Leistung auf Kanal 3 wird angezeigt Der Messbereich hängt vom Strom ab.
No AMP Da kein weiterer Verstärker installiert werden kann, wird „No AMP" angezeigt
Beschreibung
-Kalibrierung.
2
Beschreibung
Beschreibung
Kann nur bei 2-Leiter-Einphasenmessungen
eingestellt werden.
Bei 3-Leiter-Einphasenmessungen und
bei 3-Leiter-Dreiphasenmessungen
ausgeschaltet.
-Konzentrationswerte
