KAPITEL 3 Einstellungen und Messung

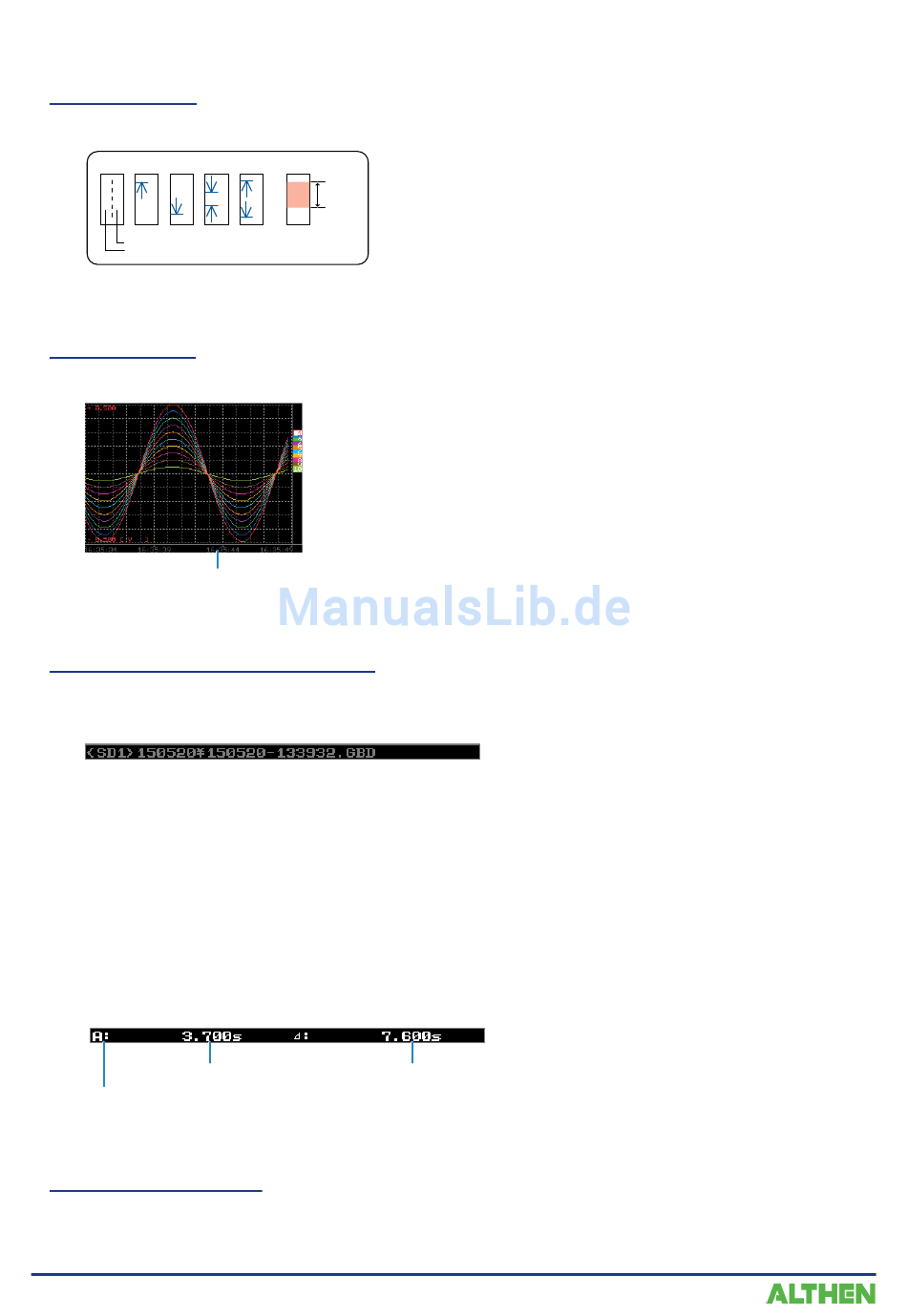

14. Stiftanzeige
Zeigt die Signalposition, Triggerposition und den Alarmbereich jedes Kanals an.
Triggerposition
Steigend Fallend
Stoppposition
Startposition
15. Zeitstempel
Zeigt den Zeitstempel des aktuell angezeigten Signalverlaufs als Uhrzeit an.
16. Anzeigebereich für Dateinamen
(1) Während der Datenerfassung
Während der Datenerfassung wird der Name einer Aufzeichnungsdatei angezeigt.
* Bei eingeschalteter Ringaufzeichnung endet ein während der Erfassung angezeigter Dateiname auf „_
RINGx" (wobei x für eine Zahl steht), der tatsächliche Dateiname enthält die Endung „_RINGx" jedoch
nicht.
In der Abbildung oben wird der Dateiname bei eingeschalteter Ringaufzeichnung beispielsweise als
„<SD1>150520\150520-133932_RING4.GBD" angezeigt, der tatsächliche Name der Datei lautet jedoch
„<SD1>150520\150520-133932.GBD".
* Einzelheiten siehe unter „(2) DATA-Einstellungen" in „3.4 Einstellmenüs".
(2) Während der Datenwiedergabe
Während der Wiedergabe werden Informationen über die Zeitachse des Cursors angezeigt.
Uhrzeit, auf die der Cursor zeigt
Ausgewählter Cursor
17. Untere Messgrenze
Zeigt die Skalierungsuntergrenze des gegenwärtig aktiven Kanals an.
3-6
Alarmbereich
Win In
Außerhalb
Zeigt an, dass die Messdaten um 16:35:44
erfasst wurden.
Zeitunterschied zwischen Cursor A und B
