GL800

Praktische Funktionen

Der GL800 ist mit verschiedenen Funktionen ausgestattet, die seine effektive Nutzung unterstützen.
Drei dieser Funktionen werden im Folgenden genauer beschrieben.

Triggerfunktionen zur Steuerung von Starten und Beenden der Datenaufzeichnung

Über Triggerfunktionen lassen sich der Beginn und das Ende von Datenaufzeichnungen
steuern.
Beispiel:
Wichtige
Sie können mit Hilfe von Triggerfunktionen u.a. folgende Vorgänge ausführen:
• Datenaufzeichnung starten, wenn die Spannung 1 V übersteigt
Punkte
• Datenaufzeichnung um 13:00 Uhr beenden
• Steuerung über externen Eingang
Im Folgenden werden wir die Bedingung "Datenaufzeichnung starten, wenn die CH 1-
Temperatur 20 °C übersteigt" festlegen.

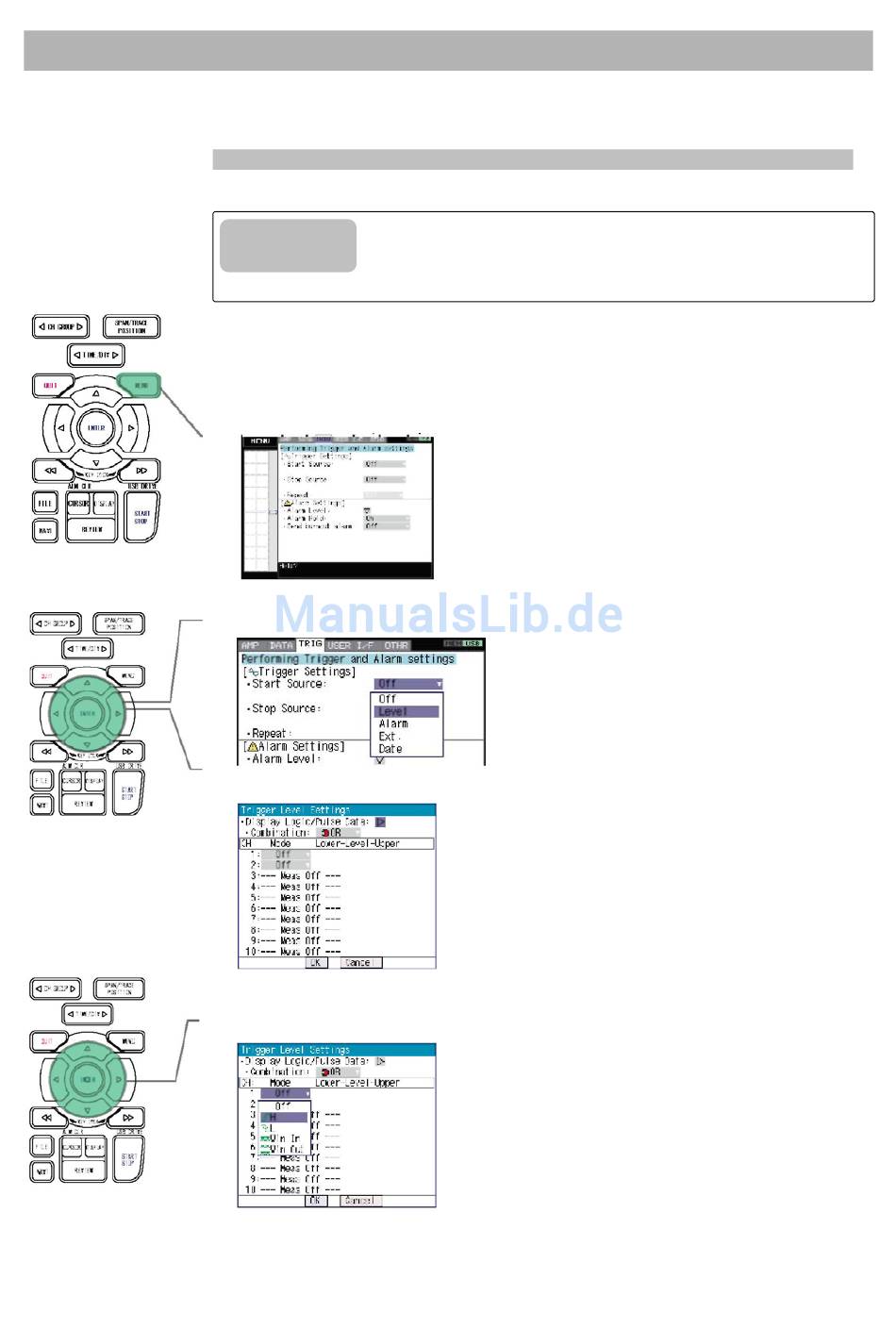

(1) Drücken Sie die MENU-Taste und öffnen Sie das Menü "TRIG".
(2) Bewegen Sie den Cursor zum Parameter "Start Source" (Startquelle) und wählen Sie "Level"
(Pegel).
(3) Bewegen Sie den Cursor zum Parameter "Level" und drücken Sie die ENTER-Taste, um den
Bildschirm "Trigger Level Settings" (Einstellungen Triggerpegel) zu öffnen.
(4) Bewegen Sie den Cursor zum Parameter "Mode" (Modus) neben CH 1 (Kanal 1) und wählen
Sie " H".
15
