KAPITEL 3 Einstellungen und Messung

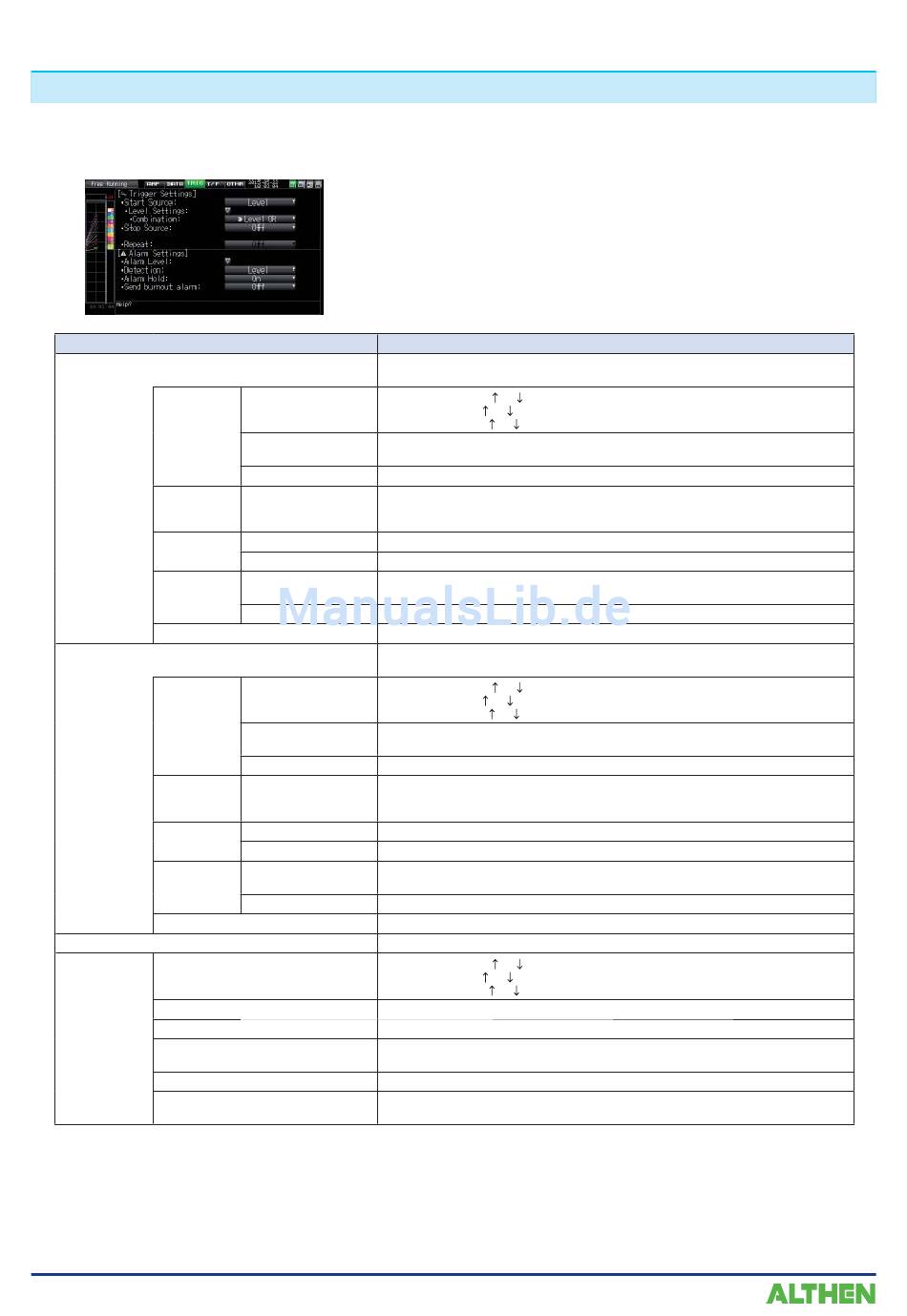

(3) TRIG-Einstellungen (Trigger)

Zur Festlegung der Triggerbedingungen und Alarme.
* Bei angeschlossenem GL100-WL und GS-Sensoren kann außerdem der Alarmpegel eingestellt werden.
Start Source (Startbedingungen)
[Level]
Pegel
[Alarm]
[Date]
Datum
[Weekly]
Woche
[Time] (Uhrzeit)
Stop Source (Stoppbedingungen)
[Level]
Pegel
[Alarm]
[Date]
Datum
[Weekly]
Woche
[Time] Uhrzeit
Repeated Capturing (Wiederholte Aufzeichnung)
Alarm- Mode (Betriebsart)
pegel-
einstellungen
Level (Pegel)
Output (Ausgang)
Detection method
(Erkennungsmethode)
Alarm Hold (Alarm halten)
Send Burnout Alarm
(Fühlerbruchalarm senden)
3-48
Einstellung
Mode
(Betriebsart)
Combination
(Kombination)
Level (Pegel)
Alarm port number
(Nummer des
Alarmanschlusses)
Date (Datum)
Time (Uhrzeit)
Day of week
(Wochentag)
Time (Uhrzeit)
Mode
(Betriebsart)
Combination
(Kombination)
Level (Pegel)
Alarm port number
(Nummer des
Alarmanschlusses)
Date (Datum)
Time (Uhrzeit)
Day of week
(Wochentag)
Time (Uhrzeit)
Auswahlmöglichkeiten
Off (Aus), Level (Pegel), Alarm, External Input (externer Eingang), Time (Uhrzeit),
Date (Datum), Weekly (Wöchentlich), Duration (Dauer)
Analog: Off (Aus), H, L, Window In (Innerhalb), Window Out (Außerhalb)
Logik: Off (Aus), H, L
Impuls: Off (Aus), H, L, Window In (Innerhalb), Window Out (Außerhalb)
Level OR (Pegel ODER), Level AND (Pegel UND), Edge OR (Flanke ODER), Edge
AND (Flanke UND)
Numerischen Wert einstellen
1, 2, 3, 4, WL1
Von 2005.1.1 bis 2035.12.31
Von 0:0:0 bis 23:59:59
Off (Aus) bzw. On (Ein) bei jedem Tag von Sonntag bis Samstag
Von 0:0:0 bis 23:59:59
Von 0:0:1 bis 9999:59:59
Off (Aus), Level (Pegel), Alarm, External Input (externer Eingang), Time (Uhrzeit),
Date (Datum), Weekly (Wöchentlich), Duration (Dauer)
Analog: Off (Aus), H, L, Window In (Innerhalb), Window Out (Außerhalb)
Logik: Off (Aus), H, L
Impuls: Off (Aus), H, L, Window In (Innerhalb), Window Out (Außerhalb)
Level OR (Pegel ODER), Level AND (Pegel UND), Edge OR (Flanke ODER),
Edge AND (Flanke UND)
Numerischen Wert einstellen
1, 2, 3, 4, WL1
Von 2005.1.1 bis 2035.12.31
Von 0:0:0 bis 23:59:59
Off (Aus) bzw. On (Ein) bei jedem Tag von Sonntag bis Samstag
Von 0:0:0 bis 23:59:59
Von 0:0:1 bis 9999:59:59
Aus, Ein
Analog: Off (Aus), H, L, Window In (Innerhalb), Window Out (Außerhalb)
Logik: Off (Aus), H, L
Impuls: Off (Aus), H, L, Window In (Innerhalb), Window Out (Außerhalb)
Numerischen Wert einstellen
1, 2, 3, 4, WL1
Level (Pegel), Edge (Flanke)
Alarm wird gehalten bzw. nicht gehalten.
Alarm wird gesendet bzw. nicht gesendet
