5.11 Meßwertausgang
Zur Temperatur- und Feuchtigkeitsregelung in einem klimatisierten Raum werden
zwei Regler KS20-I eingesetzt. Für die Aufzeichnung von Temperatur und Feuchtig-
keit steht ein Schreiber zur Verfügung mit einem Signaleingang von 0 bis 20mA.
Die Meßbereiche für die beiden Größen sind 20°C bis 30°C und 40% bis 60% rel.
Feuchte. Für diese Anwendung sind folgende Parameter im Einstellmenü einzustellen:
°C Regler 1
FUNC=FULL max. Anzeige des Funktionsmenü
COMM=0-20mA welche Funktion der Meßwertausgang haben soll
AOFN=PV1 Funktion die auf den Meßwertausgang übertragen
werden soll PV1 = Istwert von Eingang IN1
AOLO=20,0(°C) Skalierung Meßwertausgang Anfangswert 20°C = 0mA
AOHI=30,0(°C) Skalierung Meßwertausgang Endwert
IN1=PTDN Wahl des Sensortyp von Eingang 1 PTDN = Pt100 DIN
DP1=1-DP Anzahl der Dezimalstellen 1-DP z.B. 25,6°C
SP1=25,0 aktiver Sollwert
SP1L=20,0 untere Sollwertgrenze
SP1H=30,0 obere Sollwertgrenze
% rel. Feuchte Regler 2
FUNC=FULL
COMM=0-20mA
AOFN=PV1
AOLO=40,0(%))
AOHI=60,0(%)
IN1=0-1V (abhängig von der Feuchtigkeitssonde)
DP1=1-DP

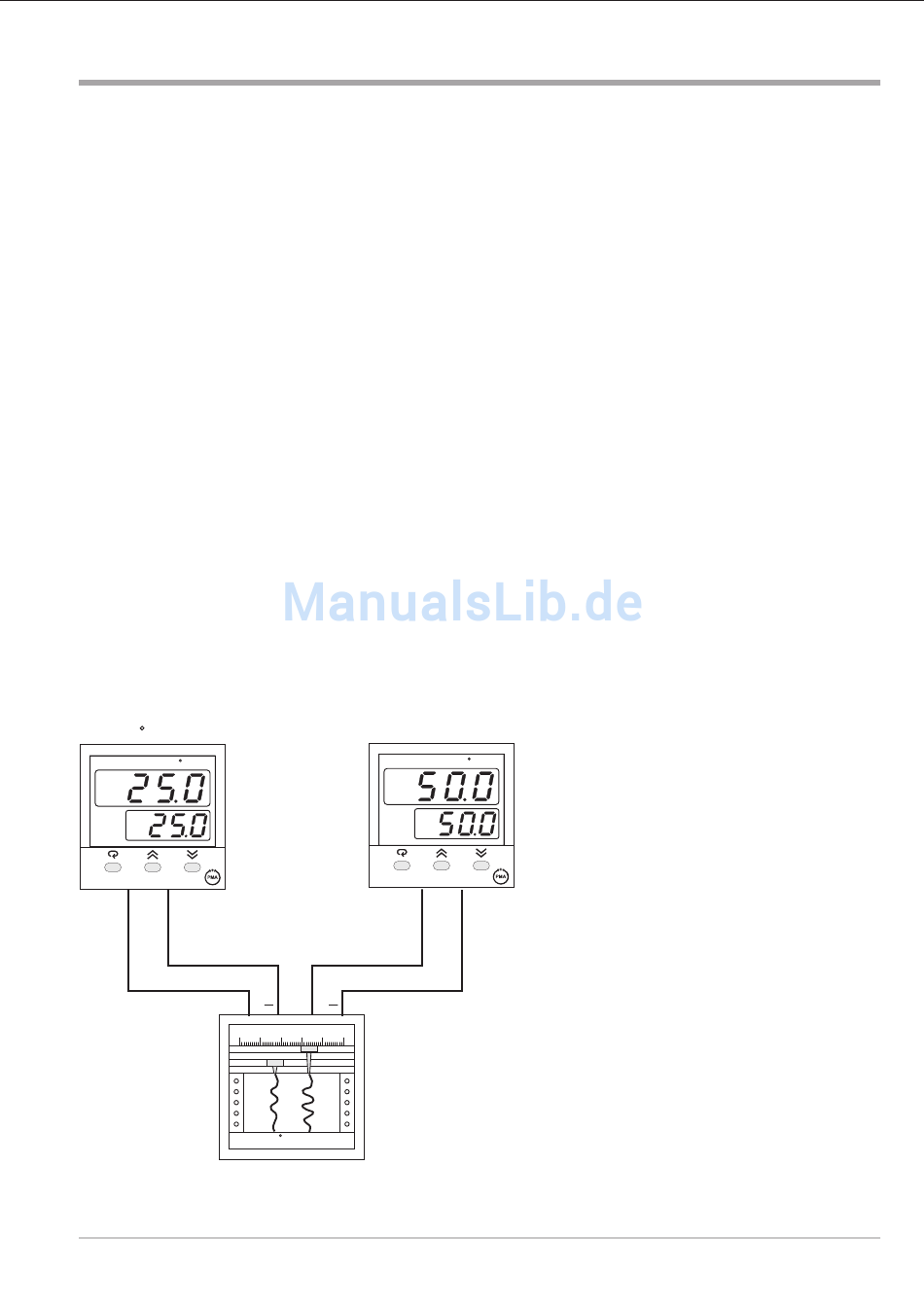

Meßwertausgang
