5.8 Differenzregelung
Bei bestimmten Applikationen erfolgt die Regelung in Abhängigkeit von einem
zweiten Prozeß, dessen Istwert mit einer konstanten Differenz vom Istwert des ersten
Prozesses abweicht. Der Wasserstand in Behälter 1 hat eine Höhe von 5,12m, wäh-
rend der Wasserstand von Behälter 2 um 1m niedriger sein soll. Es muß also die
Differenz zwischen Behälter 1 und 2 geregelt werden.

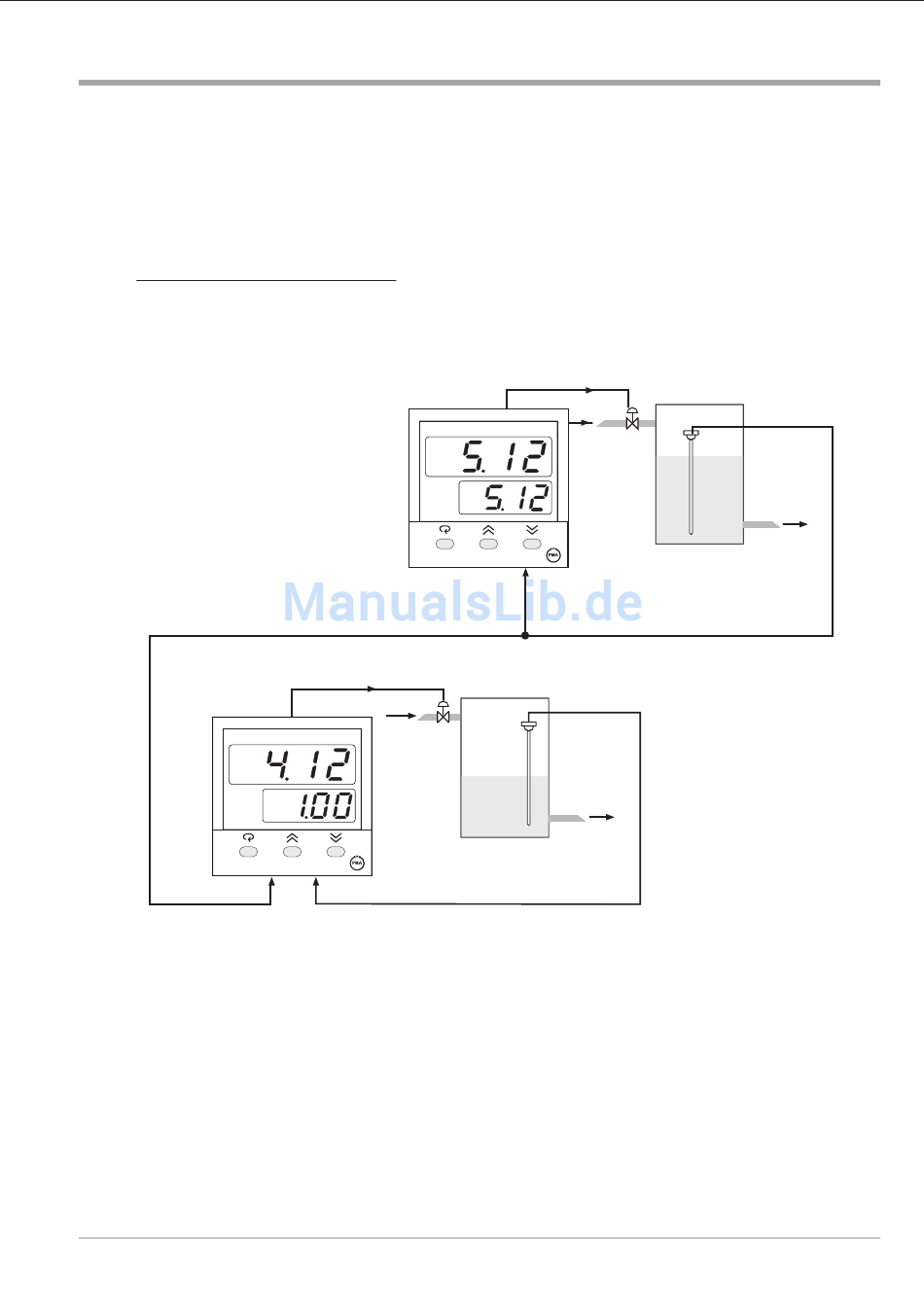

Beispiel für eine Differenzregelung
Regler1 Parameter-Einstellung im Einstellmenü
FUNC = FULL
IN1,IN1L, IN1H:
-entsprechend Signal Fühlersonde 1
IN1U = PU
-Angabe der Prozeßgröße
DP1=2-DP
-Anzeige mit 2 Stellen nach dem Komma
OUT1 = REVR
-Wirkungsrichtung invers
O1TY= 4-20
-Ausgang 1 4 bis 20mA
PVMD= PV1
-Istwert IN1 als Prozeßgröße verwenden
Parameter-Einstellung im Bedienmenü
SP1 = Sollwert1 entsprechend den
Prozeßanforderungen
Regler 2
A1 A2
SV
OUT
KS 20-I
IN1
Regler2 Parameter-Einstellung im Einstellmenü
FUNC = FULL
IN1,IN1L, IN1H:-entsprechend Signal Fühlersonde 1
IN1U = PU-Angabe der Prozeßgröße
DP1 = 2-DP-Anzeige mit 2 Stellen nach dem Komma
IN2,IN2L, IN2H: entsprechend Signal Fühlersonde 2
IN2U = PU-Angabe der Prozeßgröße
DP2 = 2-DP-Anzeige mit 2 Stellen nach dem Komma
OUT1= REVR-Wirkungsrichtung invers
O1TY =4-20-Ausgang Ausgang 1 4 bis 20mA
PVMD= P1-2-Istwert der Prozeßgröße ist die Differenz von PV1-PV2
SPMD = SP1-2 Sollwert SP1 oder SP2
Parameter-Einstellung im Bedienmenü
SP1 = Sollwert1 entsprechend den Prozeßanforderungen (1,00)
82
4-20 mA Ausgang
für Ventilansteuerung
Regler 1
A1 A2
OUT
KS 20-I
4-20 mA Ausgang
für Ventilansteuerung
OUT1
PV
economy
IN2
PV
Wasser Tank 1
SV
economy
IN1
Wasser Tank 2
Füllstandssonde 2
Höhe 4.12 m
Ablaßöffnung
Füllstandssonde 1
Höhe 5.12 m
Ablaßöffnung
