Installation

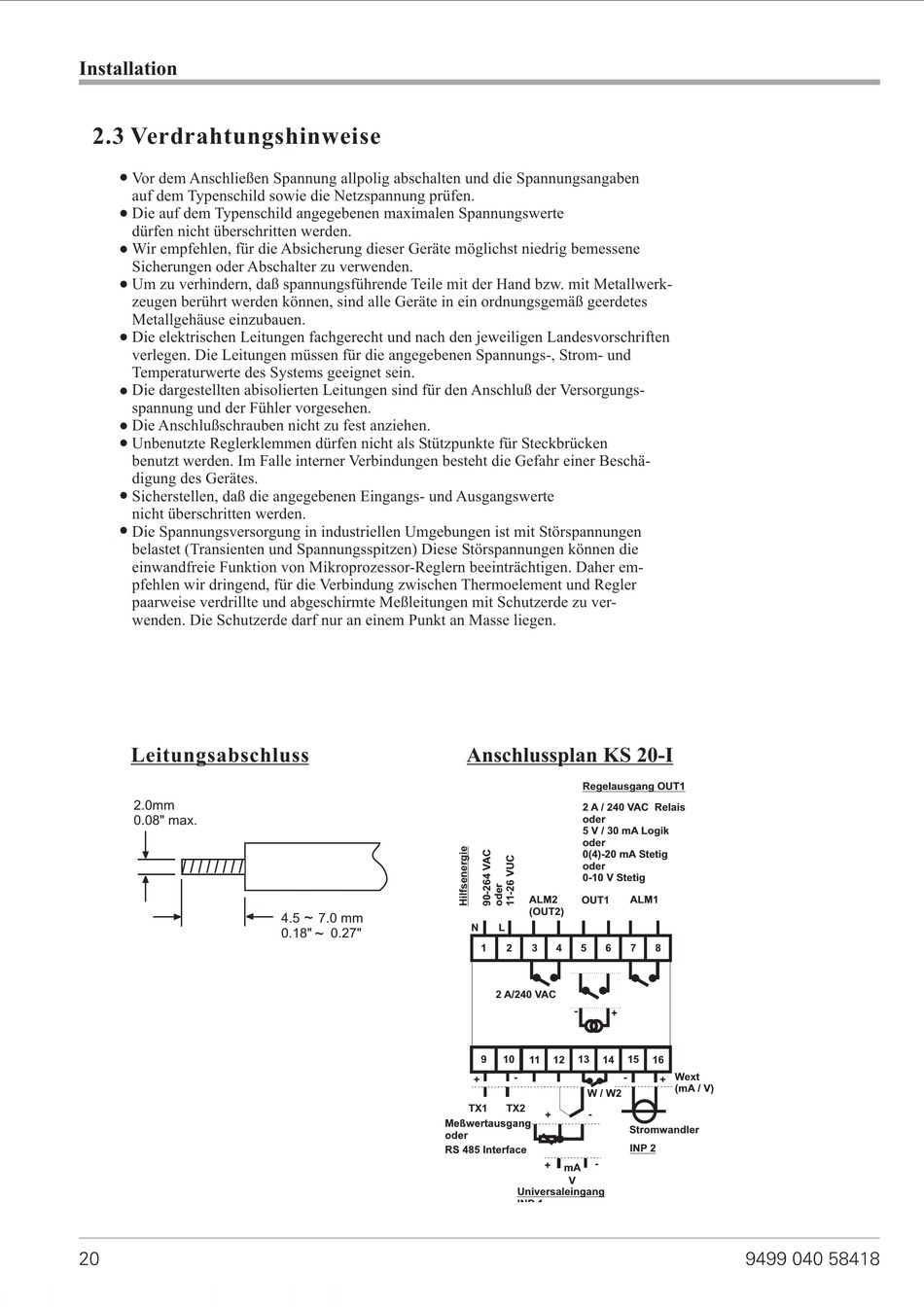

2.3 Verdrahtungshinweise
w
Vor dem Anschließen Spannung allpolig abschalten und die Spannungsangaben
auf dem Typenschild sowie die Netzspannung prüfen.
w
Die auf dem Typenschild angegebenen maximalen Spannungswerte
dürfen nicht überschritten werden.
w
Wir empfehlen, für die Absicherung dieser Geräte möglichst niedrig bemessene
Sicherungen oder Abschalter zu verwenden.
w
Um zu verhindern, daß spannungsführende Teile mit der Hand bzw. mit Metallwerk-
zeugen berührt werden können, sind alle Geräte in ein ordnungsgemäß geerdetes
Metallgehäuse einzubauen.
w
Die elektrischen Leitungen fachgerecht und nach den jeweiligen Landesvorschriften
verlegen. Die Leitungen müssen für die angegebenen Spannungs-, Strom- und
Temperaturwerte des Systems geeignet sein.
w
Die dargestellten abisolierten Leitungen sind für den Anschluß der Versorgungs-
spannung und der Fühler vorgesehen.
w
Die Anschlußschrauben nicht zu fest anziehen.
w
Unbenutzte Reglerklemmen dürfen nicht als Stützpunkte für Steckbrücken
benutzt werden. Im Falle interner Verbindungen besteht die Gefahr einer Beschä-
digung des Gerätes.
w
Sicherstellen, daß die angegebenen Eingangs- und Ausgangswerte
nicht überschritten werden.
w
Die Spannungsversorgung in industriellen Umgebungen ist mit Störspannungen
belastet (Transienten und Spannungsspitzen) Diese Störspannungen können die
einwandfreie Funktion von Mikroprozessor-Reglern beeinträchtigen. Daher em-
pfehlen wir dringend, für die Verbindung zwischen Thermoelement und Regler
paarweise verdrillte und abgeschirmte Meßleitungen mit Schutzerde zu ver-
wenden. Die Schutzerde darf nur an einem Punkt an Masse liegen.
Leitungsabschluss
2.0mm
0.08" max.
20
~
4.5
7.0 mm
0.18"
~
0.27"
Anschlussplan KS 20-I
Regelausgang OUT1
2 A / 240 VAC Relais
oder
5 V / 30 mA Logik
oder
0(4)-20 mA Stetig
oder
0-10 V Stetig
ALM2
OUT1
ALM1
(OUT2)
N
L
1
2
3
4
5
6
7
2 A/240 VAC
-
9
10
11
12
13
14
15
-
-
W / W2
TX1
TX2
-
Stromwandler
INP 2
-
mA
V
Universaleingang
INP 1
8
16
Wext
(mA / V)
9499 040 58418
