2.7 Widerstandsthermometer (Pt 100)

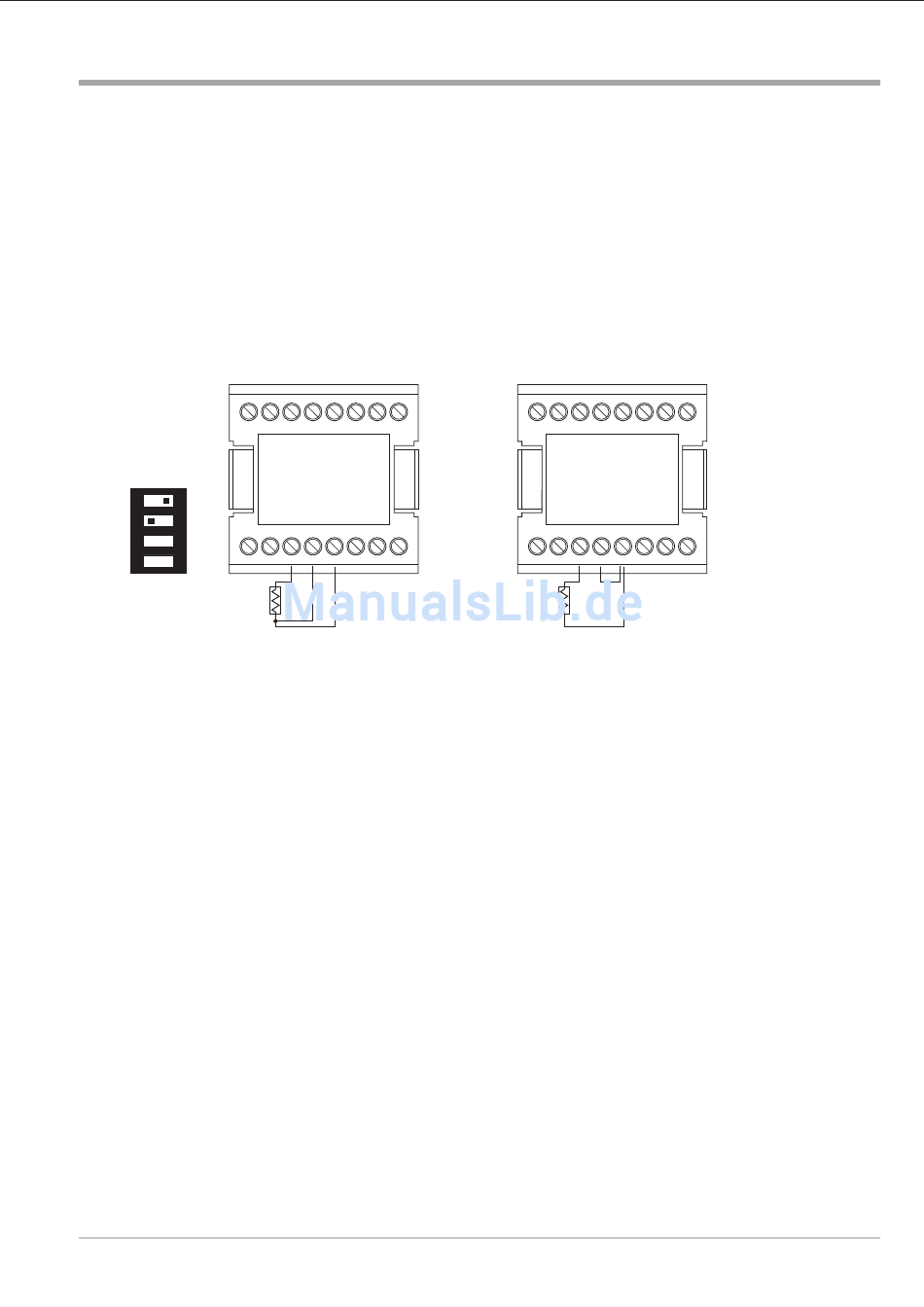

Der Anschluß von RTD-Widerstandsgebern erfolgt nach der Zeichnung unten.
Bei Zweileitereingang sind die Ánschlüsse 12 und 13 mit einem Abgleichwiderstand
zu verbinden. Bei 3-Leiteranschluß entfällt der Leitungsabgleich, vorausgesetzt,
daß die drei von gleicher Stärke und Länge sind.
Widerstandsthermometer in 2-Leiterschaltung sollte aus Genauigkeitsgründen
möglichst vermieden werden, da der Meßfehler bei einem Leitungswiderstand von 0,4
Ohm 1 K beträgt.
