5.7 Externer Sollwert

Für die Trocknung von Lackfarbe wird ein Mehrzonenofen eingesetzt. Für den
unterschiedlichen Heizenergiebedarf der einzelnen Bereiche in der Produktions-
anlage ist die Regelung, zur Gewährleistung eines gleichbleibenden Temperatur-

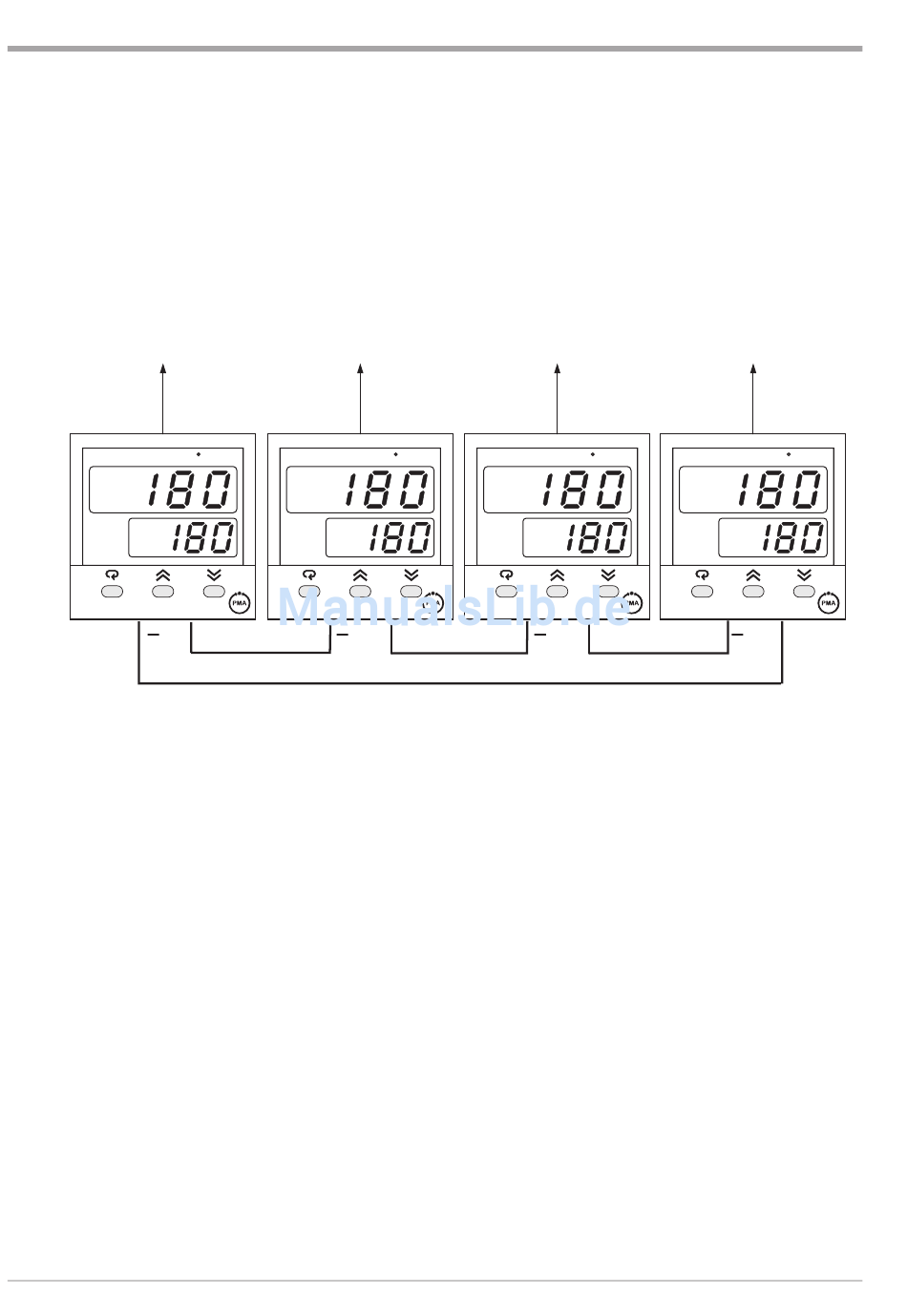

profils, in mehrere, mit Einzelreglern bestückte, Zonen unterteilt. Es wird ein KS20-I
mit Meßwertausgangsmodul für den Führungsregler verwendet und dessen Sollwert
an den Eingang 2 der Folgeregler geführt. Dadurch werden die einzelnen Temperatur
-Zonen im Synchronbetrieb geregelt.
Regler
Zone 1 Heizen
OUT1
A1 A2 PV
SV
OUT
economy
KS 20-I
+
10
Führungsregler
Führungsregler
Parameter-Einstellung im Einstellmenü
FUNC= FULL
COMM=0-20 0 bis 20mA Meßausgang
AOLO = 0°C
AOHI = 300°C Skalierung Meßausgang Ende (300°C)
PVMD = PV1 Istwert IN1 als Prozeßgröße verwenden
SPMD= SP1.2 Sollwert SP1 oder SP2
Folgeregler
Parameter-Einstellung im Einstellmenü
FUNC= FULL
IN2 = 0-20
IN2L = 0°C
IN2HI = 300°C Skalierung Eingang 2 Ende (300°C)
PVMD = PV1 Istwert IN1 als Prozeßgröße verwenden
SPMD= PV2
9499 040 58418
Regler
Zone 2 Heizen
OUT1
A1 A2 PV
C
SV
OUT
economy
KS 20-I
9 15
Folgeregler
Skalierung Meßausgang Anfang (0°C)
Eingang 2 0 bis 20mA
Skalierung Eingang 2 Anfang (0°C)
Eingang 2 als Prozeßsollwert SP1
Regler
Zone 3 Heizen
A1 A2
C
SV
OUT
economy
KS 20-I
+
16 15
Folgeregler
Regler
Zone 4 Heizen
OUT1
PV A1 A2
C
SV
OUT
economy
KS 20-I
+
16 15
Folgeregler
OUT1
PV
C
+
16
