5. Anwendungen
5.1 Nur-Heizen-Regelung
In einem Ofen müssen Produkte für 30 Minuten bei 150°C getrocknet werden.
Danach wird die Heizung selbstätig abgschaltet, bis der Vorgang erneut gestartet wird. Zu
diesem Zweck wird ein KS20-I-Regler mit Zeitrelais eingesetzt.
Zur Ermittlung der optimalen PID-Regelparameter ist bei der Inbetriebnahme eines neuen
Systems die Optimierung am Sollwert bei 150.0°C einzusetzen (Autotuning).

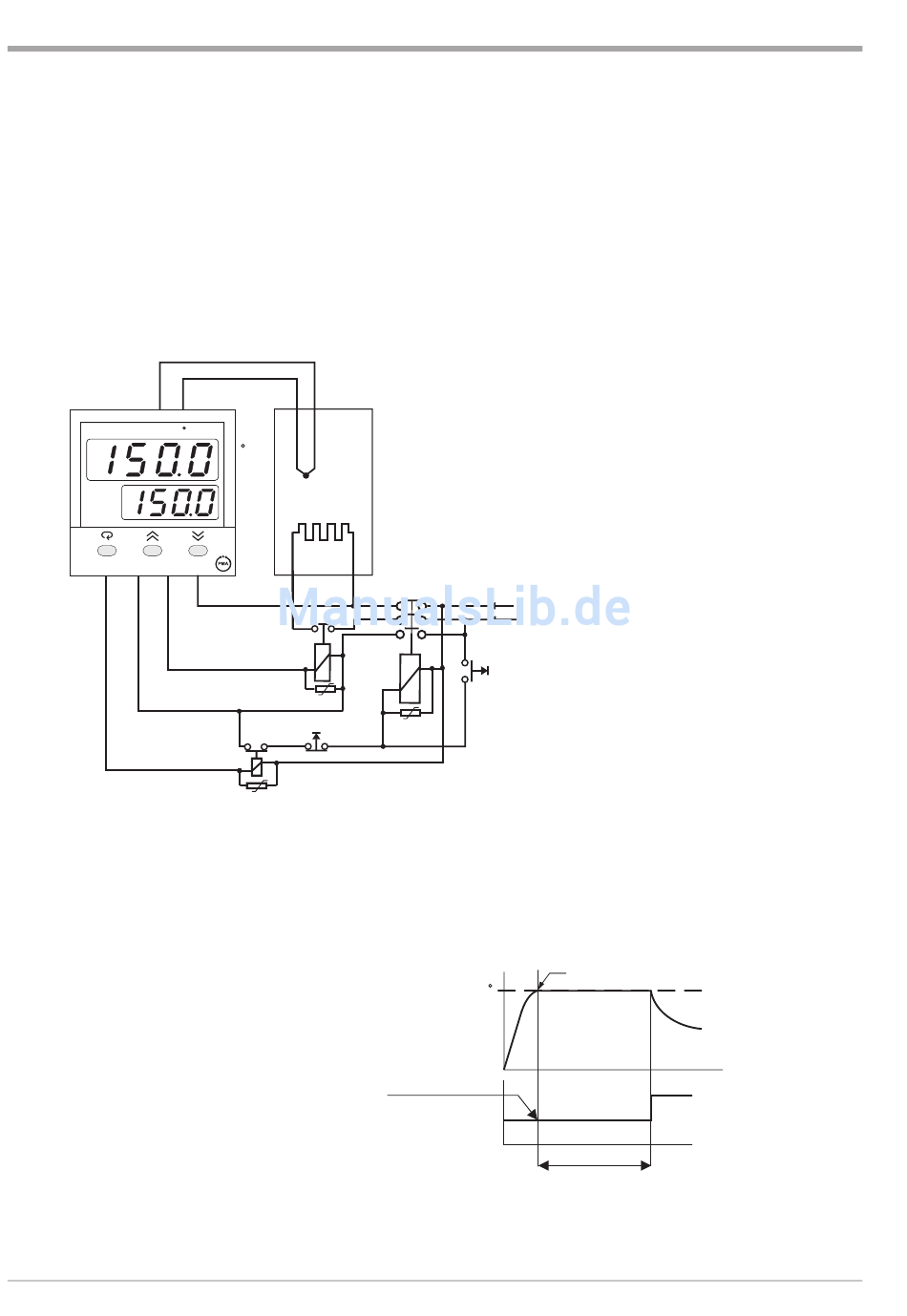

Die Systemanordnung entspricht folgendem Schema:
13
A1 A2
PV
SV
OUT
KS 20-I
economy
8
7
6
OUT1
Timer ( ALM1 )
Parameter-Einstellungen im Einstellmenü
SP1=150.0
Nach erneutem Netzeinschalten ist der Timer wieder aktiv.
TIME=30.0
Für diese Funktion müssen folgende Parameter im Einstellmenü eingestellt werden.
FUNC=BASC
IN1= K_TC
IN1U=°C
DP1= 1_DP
OUT1= REVR
O1TY=RELY
CYC1=18,0
O1FT= BPLS
A1FN= TIMR
A1FT = ON
SELF = NONE
9499 040 58418
Ofen
12
C
C
T/C
Heizung
5
* *
AUS
* *
Grundfunktion
Thermoelement Typ K
Anzeige in °C
Anzeige mit einer Kommastelle
Wirkungsrichtung invers
Ausgang 1 Relais
Zykluszeit Ausgang 1 18,0 sek.
(Prozeßabhängig)
Stellgrößenübernahme
bei Sensorbruch
Zeitfunktion für Alarm1
Alarm aktiv
Selbstoptimierung keine
N
L1
EIN
* *
Schutzbeschaltung
* *
nach Herstellerangaben
Sollwert = Istwert
150
C
Start des Timers
nach Netz ein
Zeit
Relais angezogen
30.0 min.
