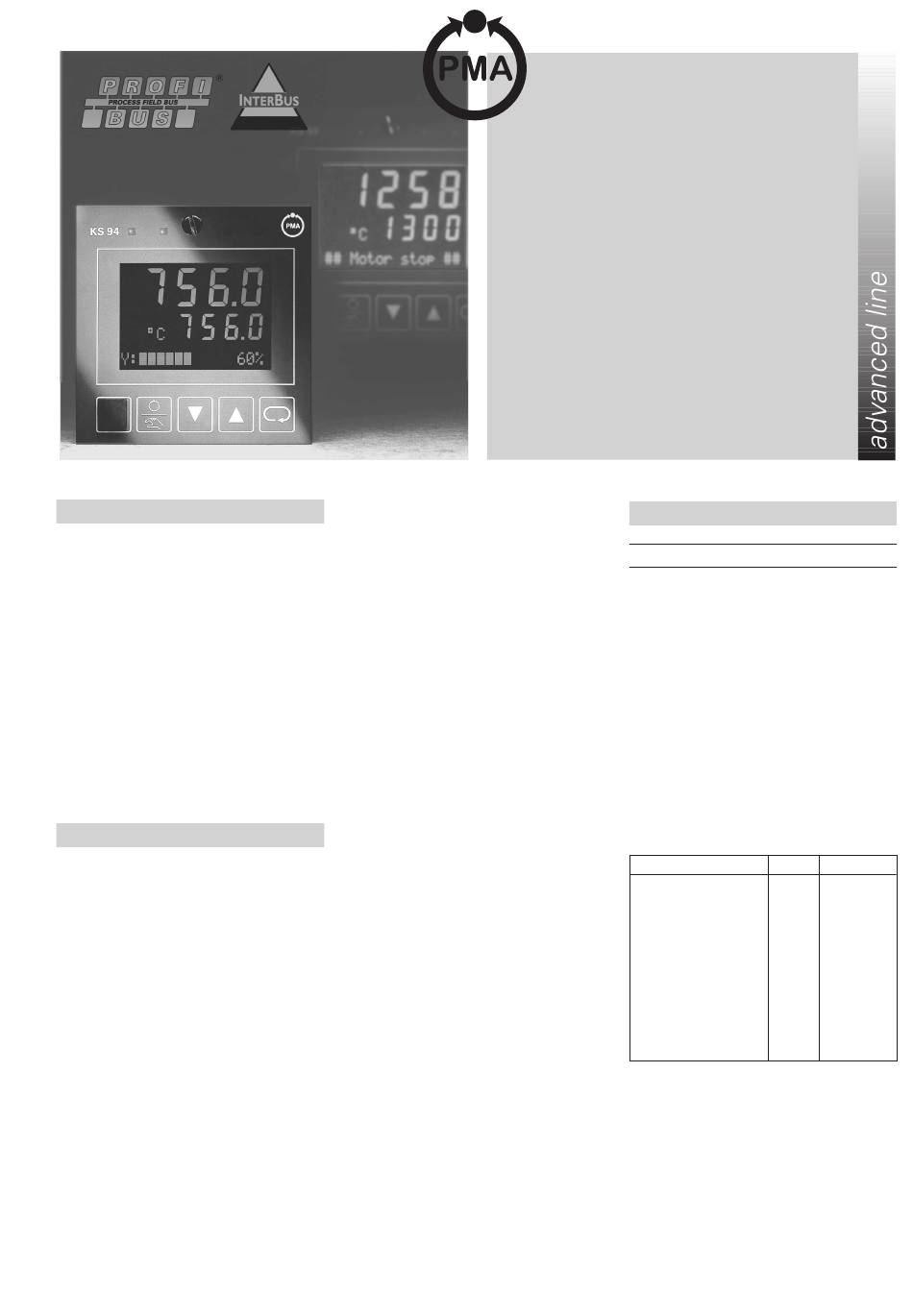

ALLGEMEINES
Das sichere Einhalten enger Toleranz-
grenzen bei hoher Auslastung macht An-
lagen erst wirtschaftlich. Regler mit be-
währten und robusten Regelalgorith-
men sind die Basis für einen stabilen
Prozeßverlauf in unterschiedlichen Be-
triebsphasen.
Die Selbstoptimierung garantiert kürzes-
te Inbetriebnahmezeiten. Die "mitden-
kende" Bedienerführung in deutsch,
englisch oder französisch, Klartextanzei-
gen sowie einstellbare Verriegelungen
verhindern Fehlbedienungen und damit
Produktionsausfälle.
BESCHREIBUNG
Der KS 94 kann als Signalgerät, 2-Punkt,
3-Punkt, 3-Punktschritt- und stetiger
Regler konfiguriert werden. Außerdem
sind ∆/Y/Aus, stetig mit Stellungsregler,
Split-Range sowie beliebige Kombina-
tionen "schaltend/stetig"für Dreipunkt-
verhalten wählbar.
Sollwertfunktionen sind Festwert, Fest-
wert/Folge oder Programmgeber, je-
weils mit oder ohne Verschiebung. Die
Verschiebung kann wahlweise additiv
(z.B. Nachtabsenkung) oder als Faktor
(z.B. O -Korrektur bzw. Lastverteilung)
2
wirksam werden.
Sie ist steuerbar über einen externen
Kontakt und kann durch ein analoges
Signal oder einen einstellbaren Parame-
ter vorgegeben werden.
Ebenfalls realisierbar sind:
•
Verhältnisregelung (stöchiometrische
Verbrennung, Mischungsverhältnisse,
Zuschläge, Dosierung...)
•
Dreikomponentenregelung (Niveau-
regelung in Dampferzeugern,...)
•
Mittelwertberechnung aus zwei
Prozeßwerten.
Neben einer Meßwertkorrektur können
Eingangs- und Ausgangssignale skaliert,
linearisiert und radiziert werden. Damit
läßt sich der Regler ohne Zusatzgeräte
optimal an den Prozeß anpassen.
In der Praxis bewährt hat sich die Auf-
schaltung von Störgrößen zur Verbes-
serung des Regelverhaltens z.B. bei
Dampfkesseln.
Überall dort, wo mehrere Regler auf nur
eine Stelleinrichtung wirken müssen,
kommt die Begrenzungsregelung (override
control) zur Anwendung. Natürlich können
auch feste Stellgrenzen angegeben wer-
den. Dies gilt nicht nur für stetige, sondern
auch für schaltende und 3-Punkt- schrittreg-
ler mit Stellungsrückmeldung.
DAC garantiert Betriebssicherheit
®
Digital Actuator Control überwacht die Funk-
tion des Stellantriebs und erkennt Probleme
bevor sich diese über eine erhöhte Regelab-
weichung auswirken. Erkannt wird Blocka-
ge, defekter Motor oder Kondensator und
sonstige Probleme am Antrieb, die dessen
Funktion beeinflussen.
Die DAC-Funktion steht bei 3-Punkt- Schrit-
treglern mit Potentiometer- rückmeldung
und stetigen Reglern mit Stellungsrückmel-
dung zur Verfügung.
Industrie- und Prozeßregler
Neu:
Meßwertausgang und DAC
Menügeführte Bedienung mit Klartextanzeige
Typgeprüft nach DIN 3440
Universalausführung stetig / schaltend
PROFIBUS-DP, INTERBUS oder RS 485
Programmregler mit Suchfunktion und Echtzeituhr
Anzeige von kundenspezifischen Texten
Strahlwasserdichte Front - Schutzart IP 65
Front- und Bus-Schnittstelle
TECHNISCHE DATEN
EINGÄNGE
Die Eingänge INP1, INP5 und INP6 sind
galvanisch miteinander verbunden. Für
jeden Eingang ist eine Filterzeitkonstan-
te von 0...999,9 s einstellbar.
UNIVERSALEINGANG INP1
Zusatzfunktionen (wahlweise):
Linearisierung mit 7 Segmenten
Skalierung
Radizierung
Filter
Grenzfrequenz: fg = 1Hz
Meßzyklus: 200 ms
Thermoelemente
Typ Meßbereich
L 0...900°C
J 0...900°C
K 0...1350°C
N 0...1300°C
S 0...1760°C
R 0...1760°C
T 0...400°C
1)
W(C) 0...2300°C
E 0...900°C
2)
B (0)...400...1820°C ≤ 4K
1)
W5Re / W26Re
2)
Angaben gelten ab 400°C
Anzeige in °C oder °F
Mit Linearisierung (temperaturlinear)
Eingangswiderstand: ≥ 1 MΩ
Bruchüberwachung
Strom durch den Fühler ≤ 1 µA
Wirkungsweise konfigurierbar.
KS 94
®
Fehler Auflösung
≤ 2K 0,05 K
≤ 2K 0,05 K
≤ 2K 0,072 K
≤ 2K 0,08 K
≤ 3K 0,275 K
≤ 3K 0,244 K
≤ 2K 0,056 K
≤ 2K 0,18 K
≤ 2K 0,038 K
0,3 K
