3.7 Haltezeitfunktion

Alarm 1 oder Alarm 2 können durch Auswahl von TIMR für A1FN bzw. A2FN
als Haltezeitfunktion konfiguriert werden. Beides gleichzeitig ist jedoch nicht
möglich, da ansonsten der Fehler Er07 angezeigt wird. Bei der Konfiguration der
Haltezeitfunktion wird für die Einstellung der Haltezeit der Parameter TIME
im Bedienmenü benutzt. Die Haltezeit wird in Minuten im Bereich von
0 bis 6553.5 Minuten gemessen. Sobald der Sollwert erreicht ist, läuft die
Haltezeit von Null nach Timeout. Das Zeitrelais bleibt bis zum Timeout unver-

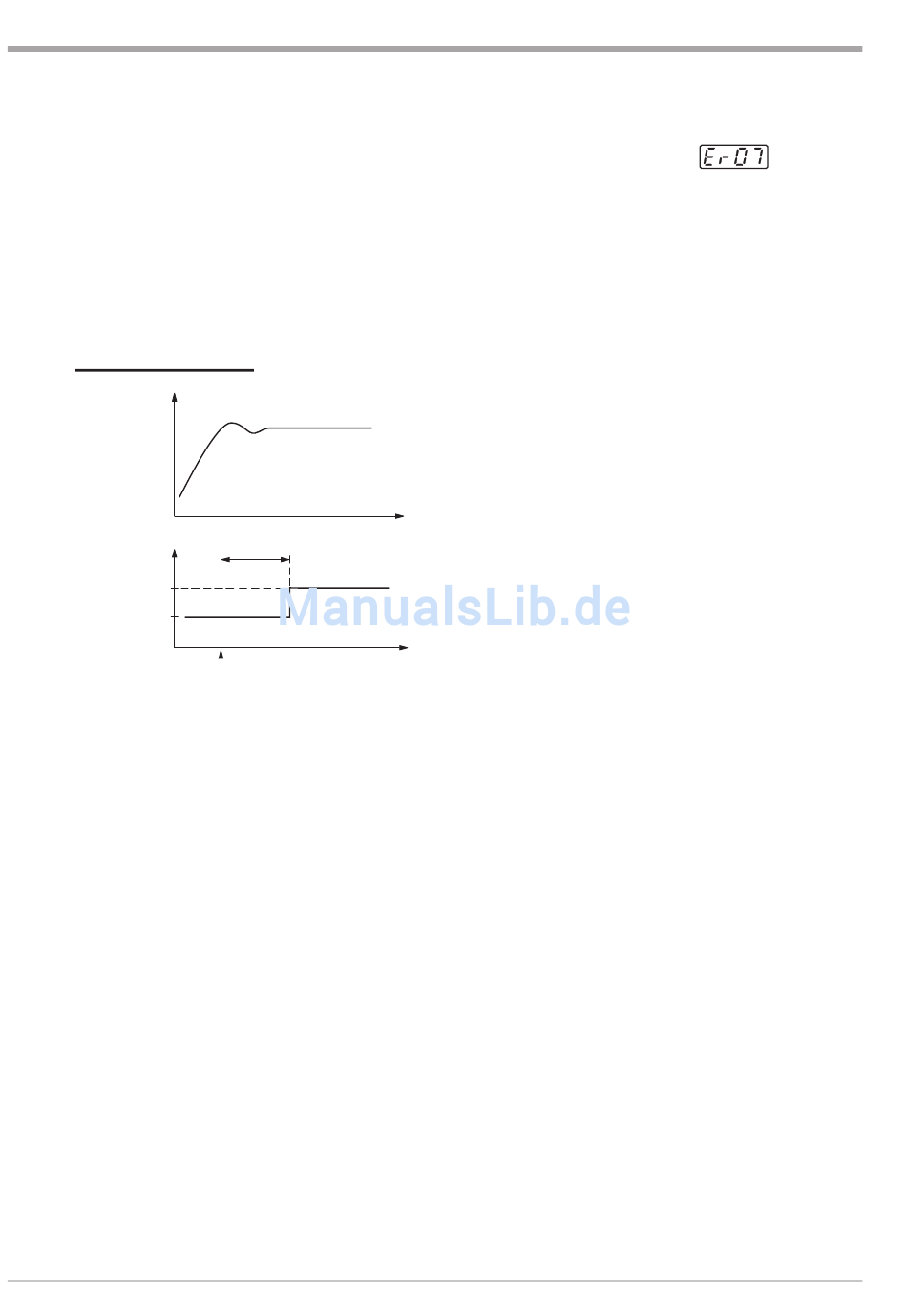

ändert. Die Arbeitsweise der Haltzeitfunktion wird durch folgendes Diagramm
veranschaulicht:
Haltezeitfunktion
SP1
A1 bzw. A2
An
Aus
Bei Konfiguration von Alarm 1 als Haltezeitfunktion werden A1SP, A1DV, A1HY
und A1MD nicht angezeigt. Dasselbe gilt für Alarm 2.
Beispiel:
A1FN =TIMR oder A2FN=TIMR einstellen, jedoch nicht beide.
Die Zeit in Minuten einstellen.
In diesem Falle ist A1MD (wenn A1FN=TIMR) bzw. A2MD inaktiv.
