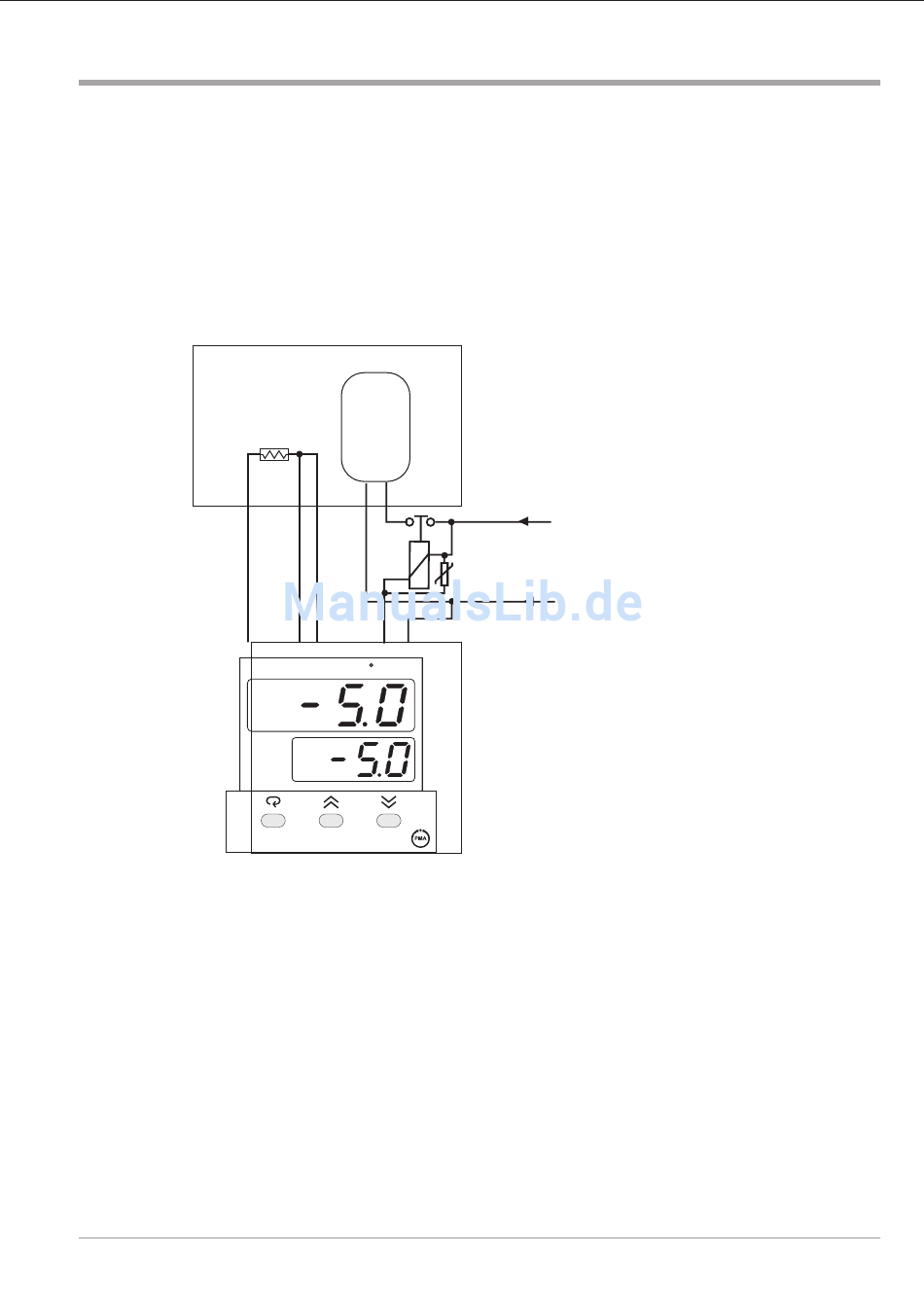

5.4 Nur Kühlen Regelung mit Signalgerät (Ein-Aus-Regelung)
Ein Kühlaggregat wird von einem KS20-I bei Temperaturen unter 0°C geregelt. Um
Sollwerteinstellungen außerhalb der zulässigen Bereiches zu vermeiden, wird
SP1L auf -10°C und SP1H auf 0°C eingestellt.Da die Temperatur unterhalb der
Umgebungstemperatur liegt, ist Kühlen erforderlich. Daher muß OUT auf DIRT eingestellt
werden. Geringe Temperaturschwankungen sind zulässig. Daher wird zur Reduzierung
der Gesamtkosten Zweipunktregelung mit Signalgerät eingesetzt. Dazu wird PB1 auf
0°C und O1HY auf 0,1°C eingestellt.
Pt100 DIN
11
A1 A2
OUT
KS 20-I
Einstellparameter:
FUNC= BASC
IN1 = PT.DN
IN1U = °C
DP1 = 1-DP
OUT = DIRT
O1TY= RELY
SP1L = -10°C
SP1H = 0°C
PB1 = 0 (°C)
O1HY = 0.1°C
78
Kühlaggregat
12
13
5
6
PV
C
SV
economy
nur Grundfunktionen zugänglich
Pt100 DIN
Anzeige in °C
Anzeige mit einer Kommastelle
Wirkungsrichtung direkt
Ausgang 1 Relais
Sollwertbegrenzung Anfang
Sollwertbegrenzung Ende
Proportionalbereich auf 0 einstellen (Signalgerät)
Schalthysterese für Signalgerät
L1
L1
* *
N N
*Schutzbeschaltung
nach Herstellerangaben
9499 040 58418
