Für Anwendungen, die die Funktion der Gegenstrombrem-
sung verwenden, können die nachfolgenden Einstellungen
für die Relais verwendet werden:
Menü
Beschreibung
530
Relais K1 (Klemme 21 und 22)
531
Relais K2 (Klemme 23 und 24)
Mit diesen Einstellungen ist die Funktion wie folgt:
Werden Klemme 11 und 12 zu Klemme 13 geschlossen,
während der Anschluss zwischen Klemme 16 und 18 geöff-
net ist, wird das Hauptschütz für den Betrieb mit Rechts-
drehfeld von Relais K1 aktiviert und der Motor startet mit
Rechtslauf. Der Anschluss zwischen Klemme 11 und 13 lässt
sich während Rechtslauf ohne Auswirkungen öffnen. Wird
der Anschluss zwischen Klemme 12 und 13 geöffnet, wird
die Spannung zum Motor ausgeschaltet und das Haupt-
schütz für den Betrieb Rechtslauf. von Relais K1 deaktiviert.
Nach einer Zeitverzögerung von 500 ms wird das Haupt-
schütz für Linkslauf von Relais K2 aktiviert und die Gegen-
strombremsung wird den Motor zum Stillstand bremsen.
Wenn der Stopp beendet ist, wird das Hauptschütz für
Linkslauf von Relais K2 deaktiviert.
Wird Klemme 12 zu Klemme 13 geschlossen und Klemme
16 zu Klemme 18 geschlossen, während der Anschluss zwi-
schen Klemme 11 und 13 geöffnet ist, wird das Hauptschütz
für den Betrieb mit Linksdrehfeld von Relais K2 aktiviert.
Der Motor startet mit Linkslauf. Der Anschluss zwischen
DigIn 1 (Start R Signal)
DigIn 2 (Stoppsignal)
DigIn 3 (Start L Signal)
Relais K1 (Betrieb R)
Relais K2 (Betrieb L)
Motordrehzahl

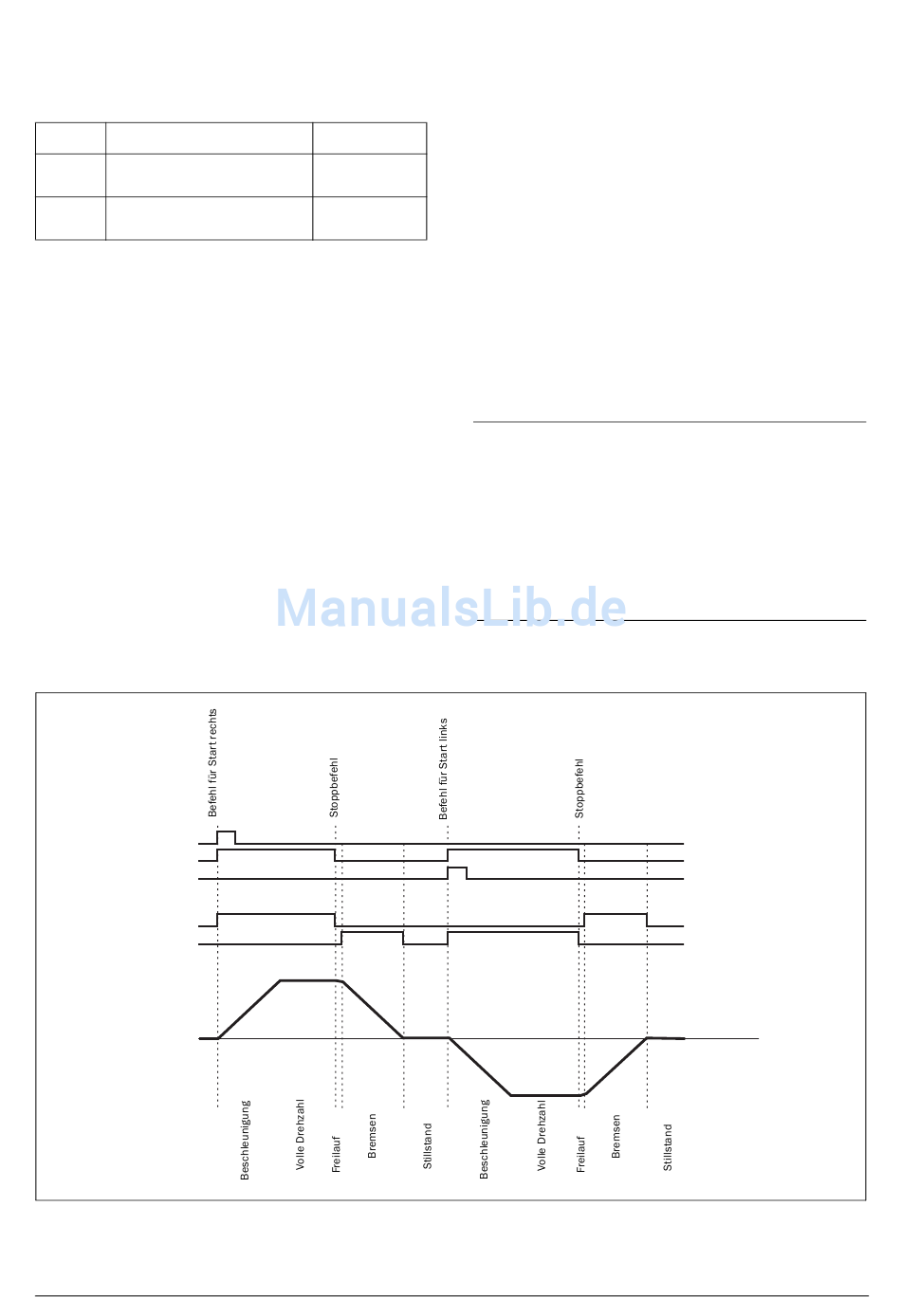

Abb. 67 Start rechts/links mit Gegenstrombremse
Emotron AB 01-4135-02r3
Klemme 16 und 18 lässt sich während des Linkslauf ohne
Auswirkungen öffnen. Wird der Anschluss zwischen
Klemme 12 und 13 geöffnet, wird die Spannung zum Motor
ausgeschaltet und das Hauptschütz für den Betrieb mit
Linkslauf. von Relais K1 deaktiviert. Nach einer Zeitverzö-
Einstellung
gerung von 500 ms wird das Hauptschütz für Rechtslauf
Betriebsbefehl R
von Relais K1 aktiviert und die Gegenstrombremsung wird
(6)
den Motor zum Stillstand bremsen. Wenn der Stopp been-
Betriebsbefehl L
det ist, wird das Hauptschütz für Rechtslauf von Relais K1
(7)
deaktiviert.
Wenn beide Startklemmen (11 und 16) gleichzeitig zu ihren
entsprechenden Steurerspannungen geschlossen sind, wird
in der gleichen Art wie oben beschrieben ein Stopp ausge-
führt. In diesem Fall wird kein Start erlaubt.
Ein Motor kann in der gleichen Art reversiert werden, wie
oben für Anwendungen beschrieben, die die Funktion der
Gegenstrombremsung nicht verwenden.
HINWEIS: Wird die Gegenstrombremsung durch Ände-
rung der Einstellungen in Menü [320] (Stoppmethode),
[323] (Bremsmethode) oder [326] (Alarmbremsstärke)
aktiviert wird, wird Relais K1 automatisch für Betriebs-
befehl (5) eingestellt und Relais K2 wird automatisch für
Gegenstrombremse (4). Um die Funktion Start rechts/
links in Verbindung mit der Gegenstrombremse zu ver-
wenden, müssen die Relaiseinstellungen gemäß der
obigen Beschreibung angepasst werden, nachdem die
Gegenstrombremse konfiguriert wurde.
Funktionsbeschreibung
93
