Emotron MSF 2.0 Betriebsanleitung Seite 74

Stromwandler
Position und
Anschluss.
Für MSF-017 bis MSF-
250, siehe Abb. 50.
Für MSF-310 bis MSF-
1400, siehe Abb. 51.

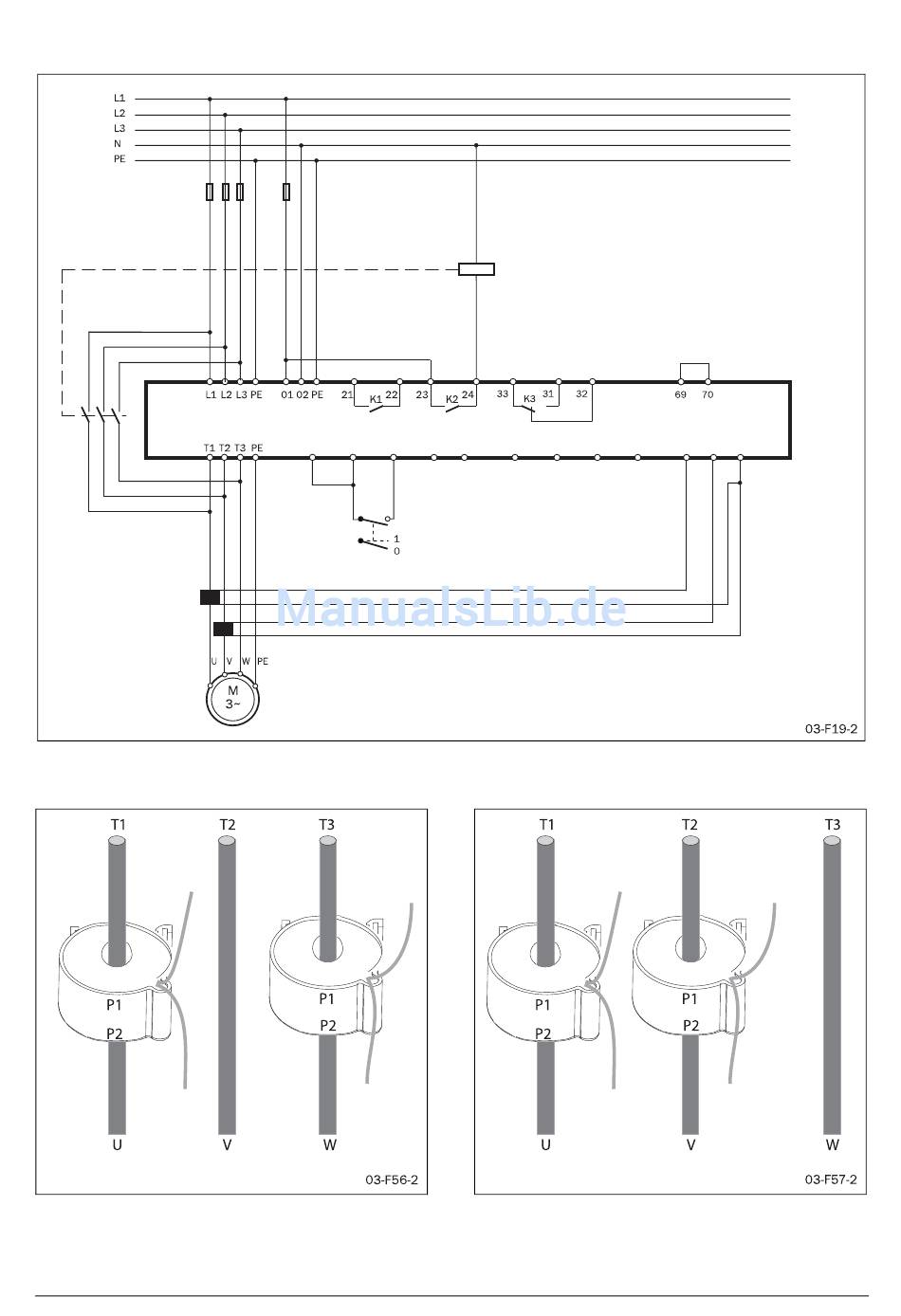

Abb. 49 Bypass-Verdrahtung Beispiel MSF 310-1400.
Blau an
Klemme 75
Braun an
Klemme 77
Abb. 50 Anordnung der Stromwandler für Bypass-Schaltung,
MSF-017 bis MSF-250.
70 Funktionsbeschreibung
11 12 13 14 15
Start/Stopp
Blau an
Klemme 76
Braun an
Klemme 77
Abb. 51 Anordnung der Stromwandler für Bypass-Schaltung,
16 17 18 19
Blau an
Klemme 75
Braun an
Klemme 77
MSF-310 bis MSF-1400.
75 76 77
Blau an
Klemme 76
Braun an
Klemme 77
Emotron AB 01-4135-02r3
