12.3.1 Kabelsatz für Bypass-Betrieb
Dieser Kabelsatz wird dazu verwendet, die Stromwandler
außen anzuschließen, Bestellnummer: 01-2020-00.

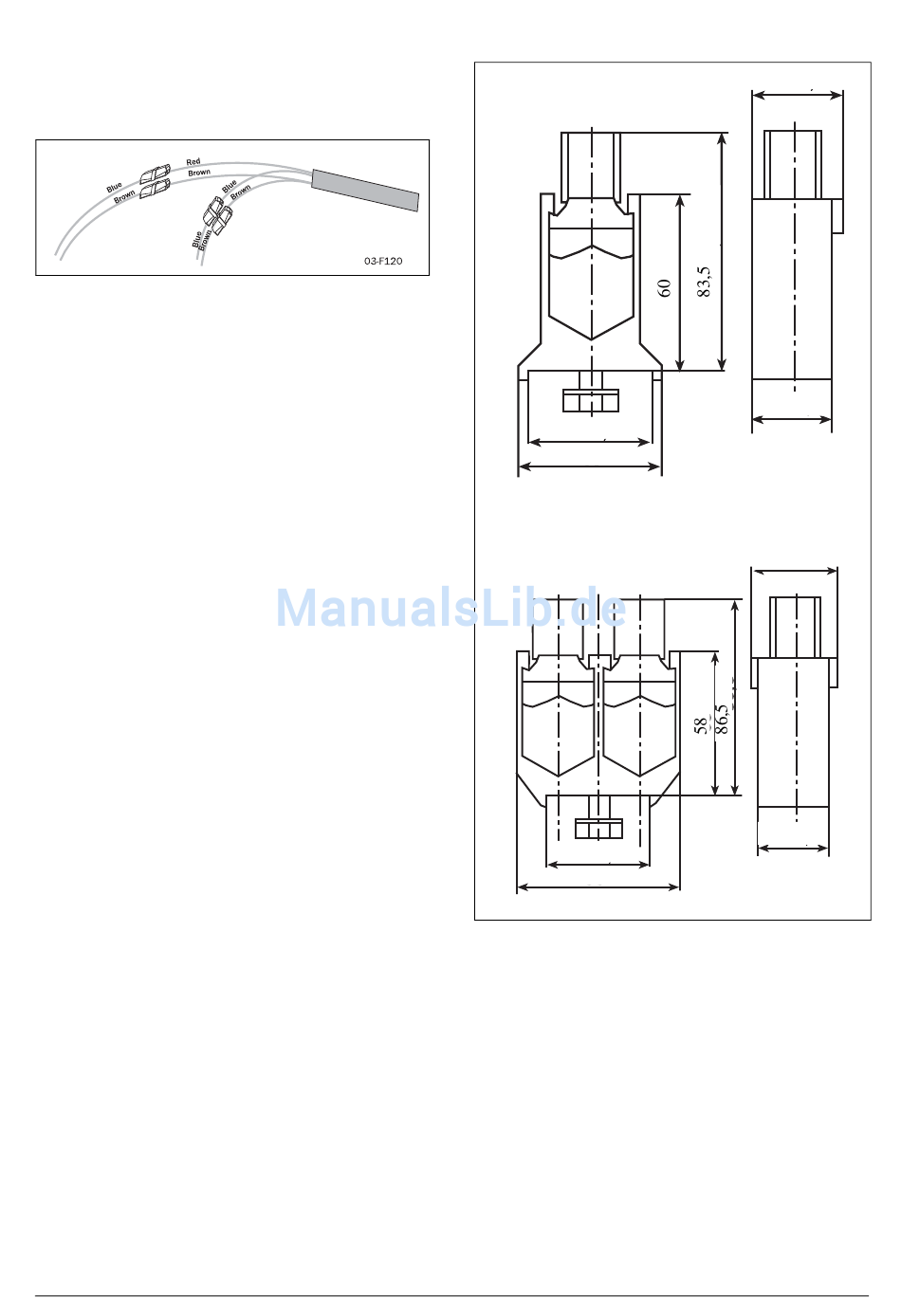

Abb. 73 Kabelsatz

12.4 Anschlussklemme

Daten: Einzelkabel, Cu oder Al
Kabel
MSF-Typ Cu Kabel
Schraube für Anschluss an SammelschieneM10
Abmessungen in mm
Teilenummer einzeln
Daten: Parallelkabel, Cu oder Al
Kabel
MSF-Typ und Cu Kabel
Schraube für Anschluss an SammelschieneM10
Abmessungen in mm
Teilenummer parallel
112 Optionen
2
95-300 mm
310
33x84x47 mm
9350
2
2x95-300 mm
310 bis 835
35x87x65
9351
41±0,5
41±0,5
47
70-300 mm
41±0,2
65
2x95-300 mm
Abb. 74 Die Anschlussklemme.
33±0,5
30±0,5
35±0,5
30±0,5
