Startmethode [310]
In diesem Menü wird die Startmethode gewählt. Die für die
Konfiguration des Starts notwendigen Menüs sind abhängig
von den gewählten Startmethode zugänglich.
3 1 0
1
Voreinstellung: 1
Bereich:
1, 2, 3, 4
1
Lineare Drehmomentregelung
2
Quadratische Drehmomentregelung
3
Spannungsregelung
4
Direktstart, DOL
Drehmomentregelung
Die Standardeinstellungen für das Anfangsdrehmoment
beim Start beträgt 10% und für das Enddrehmoment 150%.

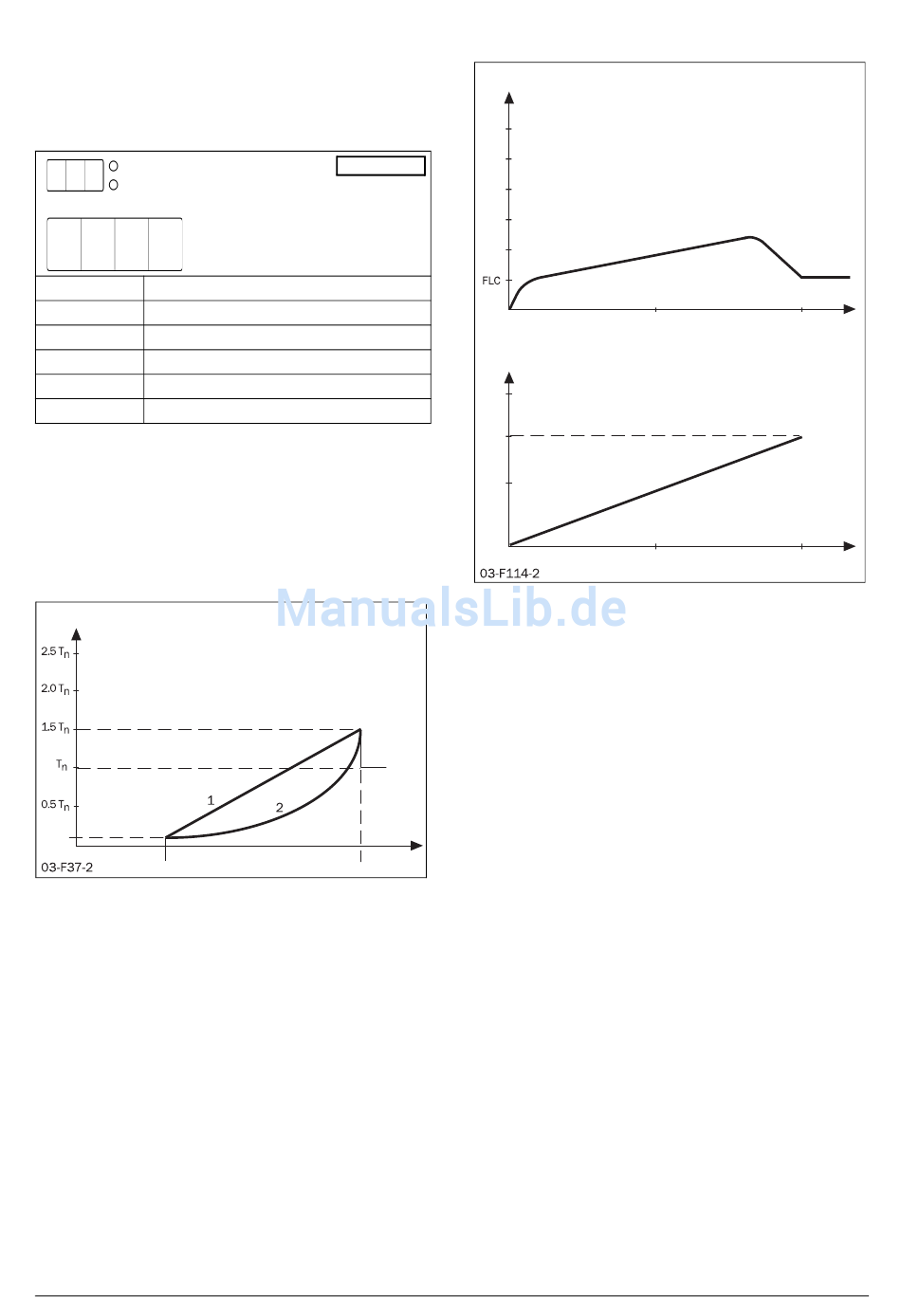

In Abb. 37 wird die resultierende Drehmomentkurve für
lineare und quadratische Drehmomentkennlinien darge-
stellt.
Drehmoment
Endmoment
Nenndrehmoment
Anfangsdreh-
moment
Abb. 37 Drehmomentregelung beim Start
Ein korrekt konfigurierter, drehmomentgeregelter Start wird
zu einer linearen Drehzahlsteigerung und einem niedrigen
Anlaufstrom ohne Stromspitzen führen.
58
Funktionsbeschreibung
Einstellung
Startmethode
1 Linear
2 Quadratisch
Start Zeit
Strom (A)
Drehzahl
Abb. 38 Strom und Drehzahl bei Drehmomentregelung
Zur Optimierung des Starts ist die Einstellung für das
Anfangsdrehmoment beim Start, Menü [311] und das End-
drehmoment beim Start, Menü [312] zu verwenden.
Wenn der Startbefehl gegeben wird, sollte die Motorwelle
sofort beginnen zu rotieren, um unnötige Wärmeentwick-
lung im Motor zu vermeiden. Wenn notwendig, das
Anfangsdrehmoment beim Start erhöhen.
Das Enddrehmoment beim Start sollte angepasst werden,
sodass die Zeit, die der Motor zur Erreichung der Nenn-
drehzahl benötigt, mit der Startzeit übereinstimmt, die in
Zeit
Menü [315] eingestellt ist. Ist die tatsächliche Startzeit
wesentlich kürzer als der in Menü [315] eingestellte Wert,
kann das Enddrehmoment beim Start verringert werden.
Erreicht der Motor die volle Drehzahl nicht, bevor die in
Menü [315] eingestellte Startzeit abgelaufen ist, muss das
Enddrehmoment beim Start erhöht werden, um Stromspit-
zen und Rucken am Rampenende zu vermeiden. Dies kann
möglicherweise für Lasten mit großer Massenträgheit wie
Hobelmaschinen, Sägen und Zentrifugen notwendig sein.
Die Anzeige des Drehmoments in Prozent des Nenndreh-
moments T
n
der Startrampe nützlich sein.
in Menü [706] kann für die Feineinstellung
Emotron AB 01-4135-02r3
Zeit
Zeit
