Anschluss Von Msf-170 Bis Msf - Emotron MSF 2.0 Betriebsanleitung

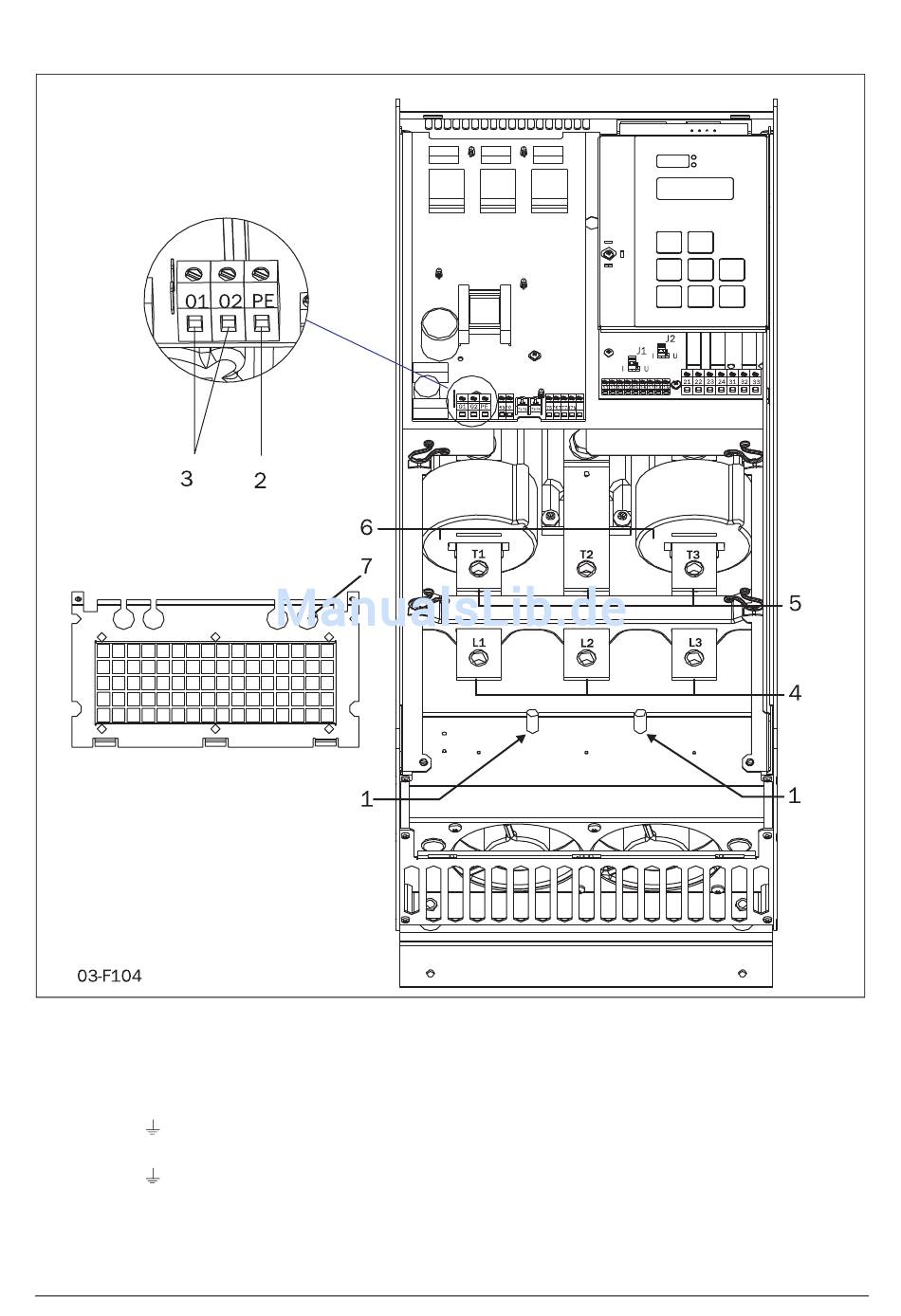

Abb. 21 Anschluss von MSF-170 bis MSF-250.

Anschluss von MSF-170 bis MSF-250

Geräteanschlüsse
1. Schutzerde, ( PE) , Netzanschluss und Motor (rechts
und links im Gehäuse)
2. Schutzerde, ( PE), Hilfsspannung
3. Anschluss der Hilfsspannung 01, 02
4. Netzanschluss L1, L2, L3
22 Anschlüsse
5. Motoranschluss T1, T2, T3
6. Stromwandler (können ausserhalb montiert werden bei
Betrieb mit Bypass, siehe Kapitel 8.7.5, Seite 68)
7. Montage von EMV-Verschraubungen für die Steuerka-
bel
