Motor
Spannung
Betrieb
Volle Spannung
Betriebsbefehl
Bremsen
Start
Zeit
Verzögerung
0,1 s

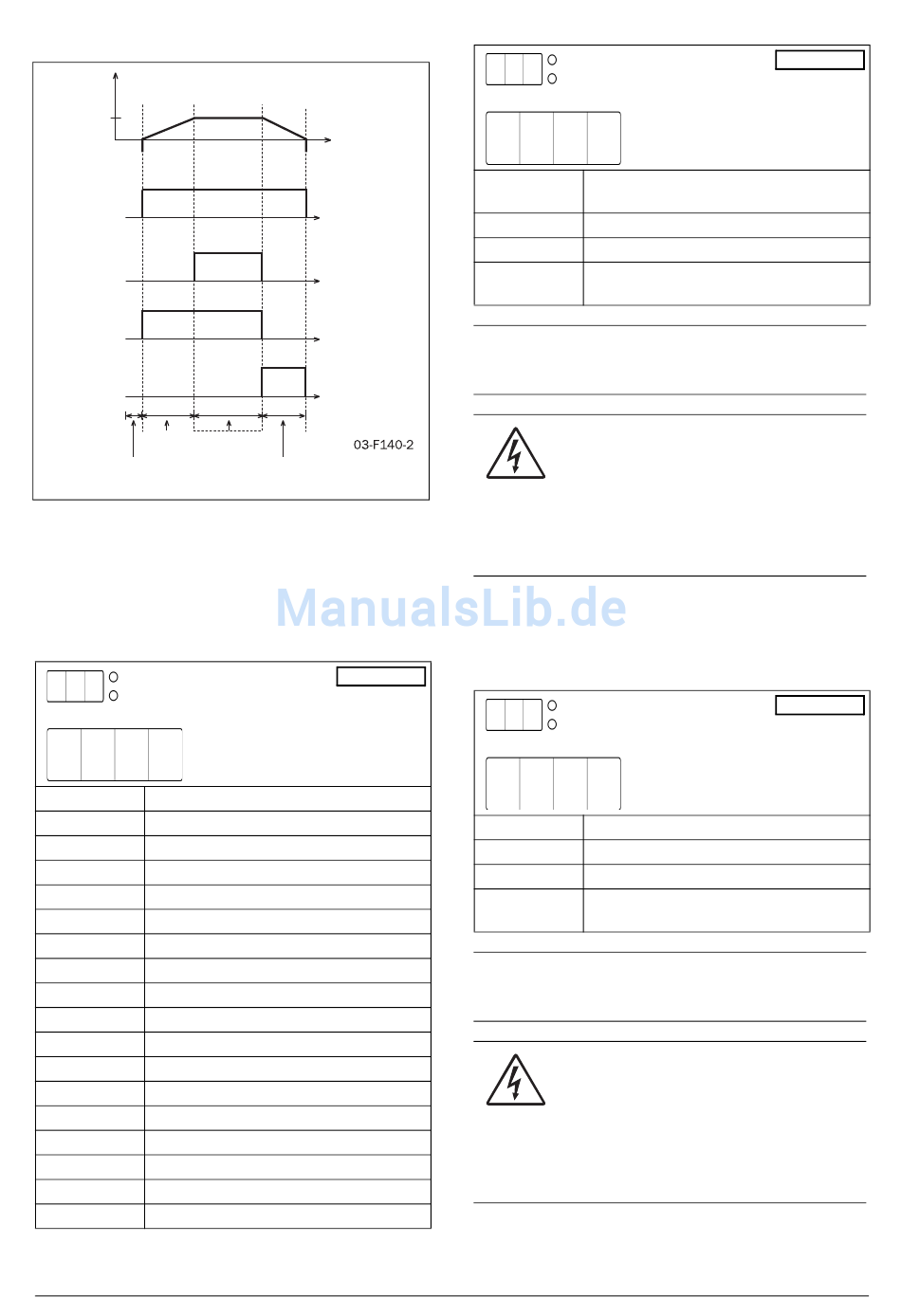

Abb. 61 Die Relaisfunktionen für Betrieb, Betriebsbefehl und
volle Spannung.
Relais K1 [530]
In diesem Menü wird die Funktion für Relais K1 (Klemme
21 und 22) gewählt.
5 3 0
1
Voreinstellung: 1
Bereich:
oFF, 1 - 19
oFF
Relais nicht aktiv
1
Betrieb
2
Volle Spannung
3
Lastwächtervoralarme
4
Gegenstrombremse
5
Betriebsbefehl
6
Betriebsbefehl R
7
Betriebsbefehl L
8
Betrieb R
9
Betrieb L
10
Lastwächteralarme
11
Überlastlarm
12
Überlastvoralarm
13
Unterlastalarm
14
Unterlastvoralarm
15
Alle Alarme (außer Lastwächtervoralarme)
88
Funktionsbeschreibung
Zeit
Zeit
Zeit
Zeit
Volle
Stopp
Spannung
Zeit
Einstellung
Relais K1
5 3 0
1
Alle Alarme (außer Lastwächteralarme und
16
-voralarme)
17
Externer Alarm
18
Auto reset abgelaufen
Alle Alarme, die manuell zurückgesetzt wer-
19
den müssen
HINWEIS: Wenn Relais K1 auf nicht aktiv (oFF) einge-
stellt wird, wird der Relaiszustand durch die Kontakt-
funktion in Menü [533] bestimmt.
WARNHINWEIS: Wenn Gegenstrombrem-
sung durch Änderung der Einstellungen in
Menü [320] (Stoppmethode), [323] (Brems-
methode) oder [326] (Alarmbremsstärke)
aktiviert wird, wird Relais K1 automatisch für Betriebs-
befehl (5) eingestellt. Wenn eine andere Einstellung für
die spezifische Anwendung erwünscht wird, muss die
Relaiseinstellung danach geändert werden.
Relais K2 [531]
In diesem Menü wird die Funktion für Relais K2 (Klemme
23 und 24) gewählt.
5 3 1
2
Voreinstellung: 2
Bereich:
oFF, 1-19
oFF
Relais nicht aktiv
Siehe Menü "Relais K1 [530]" für Einstel-
1-19
lungsalternativen.
HINWEIS: Wenn Relais K2 auf nicht aktiv (oFF) einge-
stellt wird, wird der Relaiszustand durch die Kontakt-
funktion in Menü [534] bestimmt.
WARNHINWEIS: Wenn Gegenstrombrem-
sung durch Änderung der Einstellungen in
Menü [320] (Stoppmethode), [323] (Brems-
methode) oder [326] (Alarmbremsstärke)
aktiviert wird, Relais K2 ist automatisch für die Gegen-
strombremse (4) eingestellt. Wenn eine andere Einstel-
lung für die spezifische Anwendung erwünscht wird,
muss die Relaiseinstellung danach geändert werden.
Einstellung
Relais K1
Einstellung
Relais K2
Emotron AB 01-4135-02r3
