Digitaleingang 2 Funktion [511]
In diesem Menü wird die Funktion für Digitaleingang 2
(Klemme 12) gewählt.
5 1 1
2
Voreinstel-
2
lung:
Bereich:
Off, 1, 2, 3, 4, 5, 6, 7
oFF
Digitaleingang 2 ist deaktiviert.
1
Startsignal
2
Stoppsignal
3
Parametersatz, Eingang 1
4
Parametersatz, Eingang 2
5
Externes Alarmsignal
6
Start R Signal
7
Start L Signal
Digitaleingang 3 Funktion [512]
In diesem Menü wird die Funktion für Digitaleingang 3
(Klemme 16) gewählt.
5 1 2
3
Voreinstel-
3
lung:
Bereich:
oFF, 1, 2, 3, 4, 5, 6, 7
oFF
Digitaleingang 3 ist deaktiviert.
1
Startsignal
2
Stoppsignal
3
Parametersatz, Eingang 1
4
Parametersatz, Eingang 2
5
Externes Alarmsignal
6
Start R Signal
7
Start L Signal
Emotron AB 01-4135-02r3
Einstellung
Digitaleingang 2 Funktion
Einstellung
Digitaleingang 3 Funktion
Digitaleingang 4 Funktion [513]
In diesem Menü wird die Funktion für den Digitaleingang 4
(Klemme 17) gewählt.
5 1 3
4
Voreinstel-
4
lung:
Bereich:
oFF, 1, 2, 3, 4, 5, 6, 7
oFF
Digitaleingang 4 ist deaktiviert.
1
Startsignal
2
Stoppsignal
3
Parametersatz, Eingang 1
4
Parametersatz, Eingang 2
5
Externes Alarmsignal
6
Start R Signal
7
Start L Signal
8.9.2 Ausgangssignale
Der MSF 2.0 hat einen programmierbaren Analogausgang
und drei programmierbare Relais.
Analogausgang
Der Analogausgang kann Informationen zu Strom, Span-
nung, Wellenleistung und Drehmoment für den Anschluss
an ein Aufzeichnungsgerät, PLC usw. ausgeben. Das externe
Gerät wird an Klemme 19 (+) und 15 (-) gemäß Abb. 58
unten angeschlossen. Der Analogausgang kann für Span-
nungs- oder Stromsignal konfiguriert werden. Die Auswahl
wird mit Brücke J2 auf der Steuerplatine durchgeführt. Die
Standardeinstellung für J2 ist Spannungssignal gemäß Abb.
58.

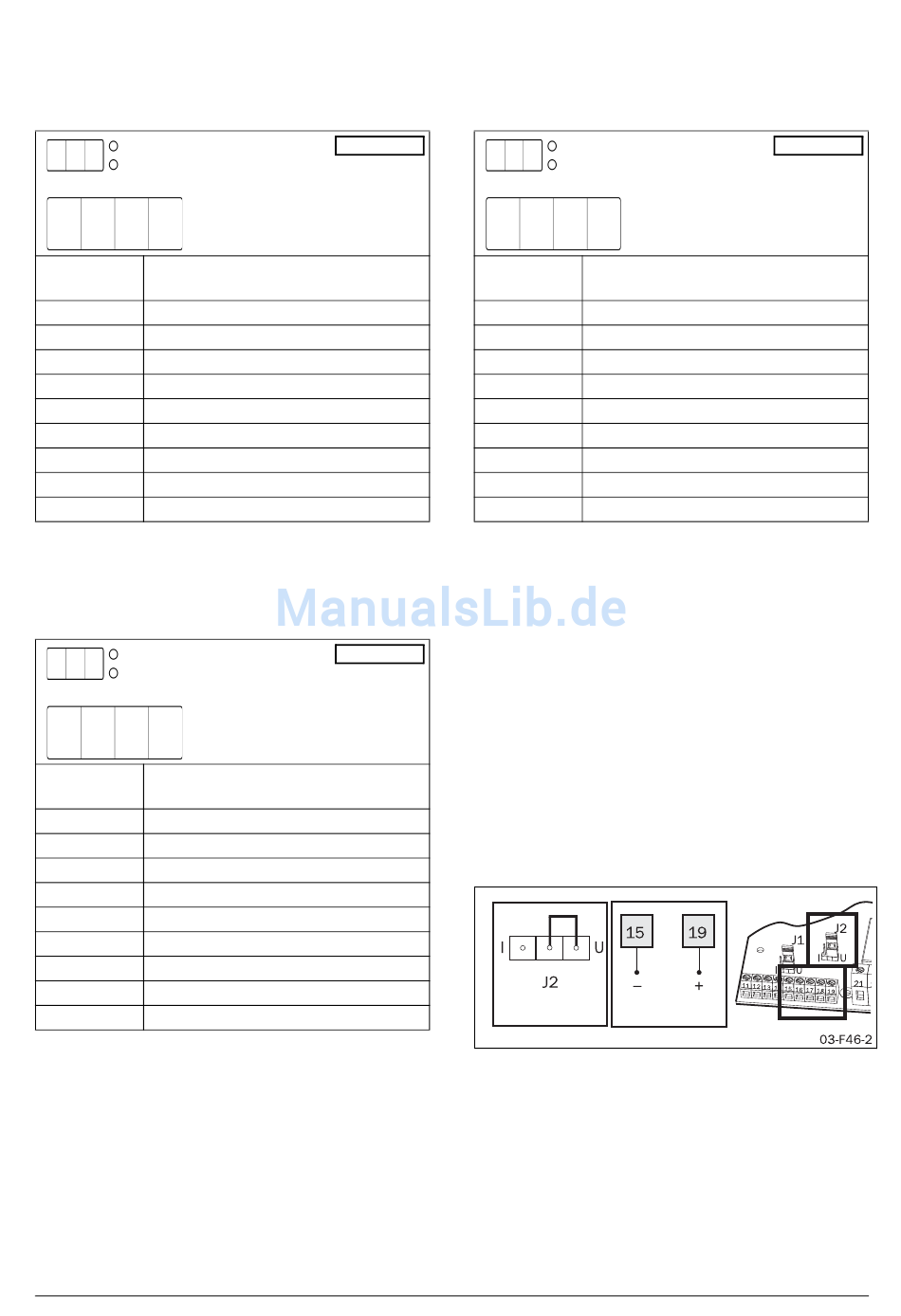

Abb. 58 Verdrahtung für den Analogausgang und Einstellung
von J2 für Strom- oder Spannungssignal.
Einstellung
Digitaleingang 4 Funktion
Funktionsbeschreibung
85
