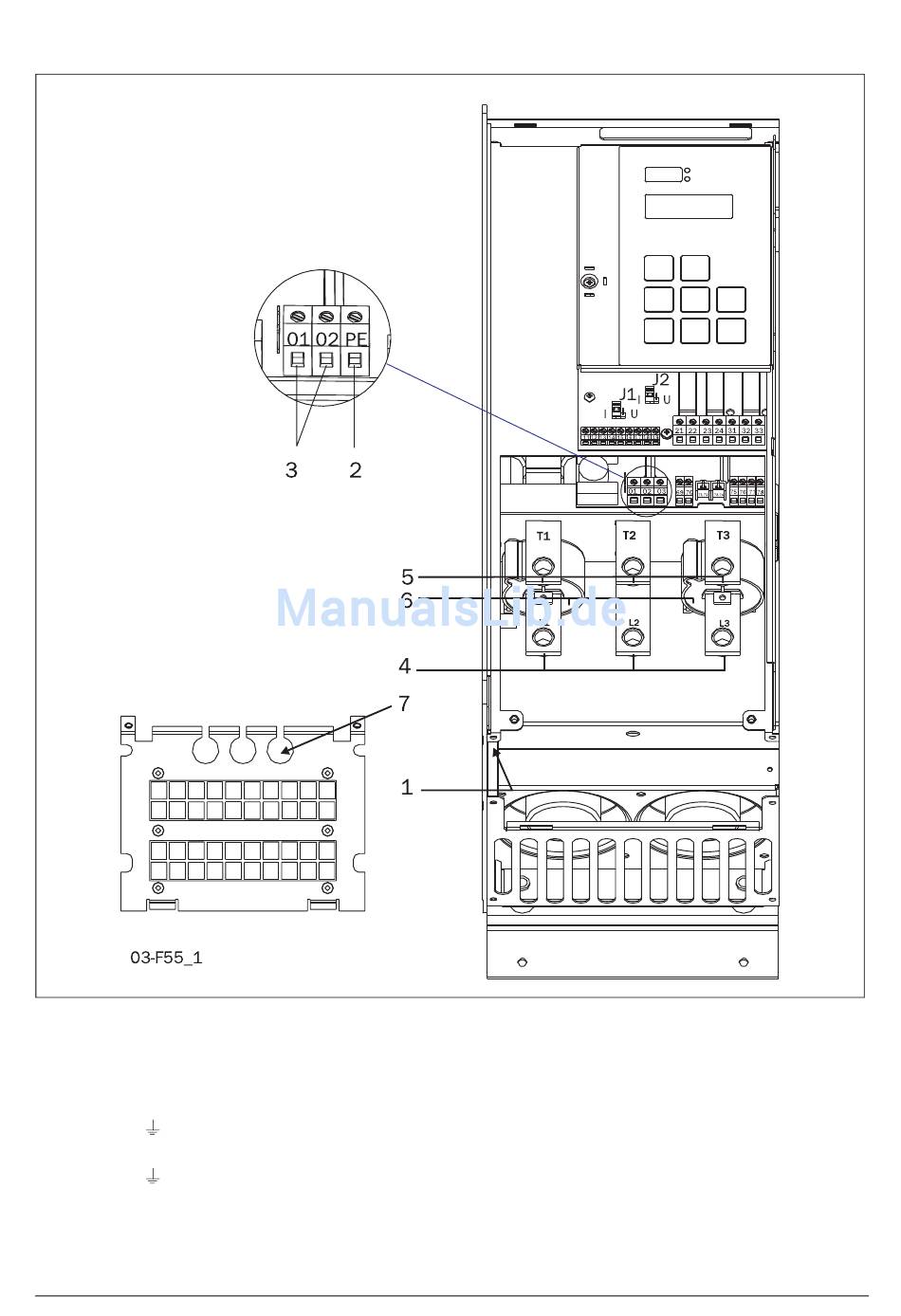

Abb. 20 Anschluss von MSF-110 bis MSF-145.
Anschluss von MSF-110 bis MSF-145
Geräteanschlüsse
1. Schutzerde,
( PE) , Netzanschluss und Motor (rechts
und links im Gehäuse)
2. Schutzerde,
( PE), Hilfsspannung
3. Anschluss der Hilfsspannung 01, 02
4. Netzanschluss L1, L2, L3
Emotron AB 01-4135-02r3
5. Motoranschluss T1, T2, T3
6. Stromwandler (können ausserhalb montiert werden bei
Betrieb mit Bypass, siehe Kapitel 8.7.5, Seite 68)
7. Montage von EMV-Verschraubungen für die Steuerka-
bel
