Die Kombination von DOL Start und Strombegrenzung
beim Start führt zu einer Startrampe mit einem konstanten
Strom. Der Softstarter steuert den Strom unmittelbar beim
Start bis zum vorgegebenen Stromgrenzwert und hält diesen
ein, bis der Start beendet oder die vorgegebene Startzeit
abgelaufen ist.
Strom
Strombegrenzung
FLC
Startzeit

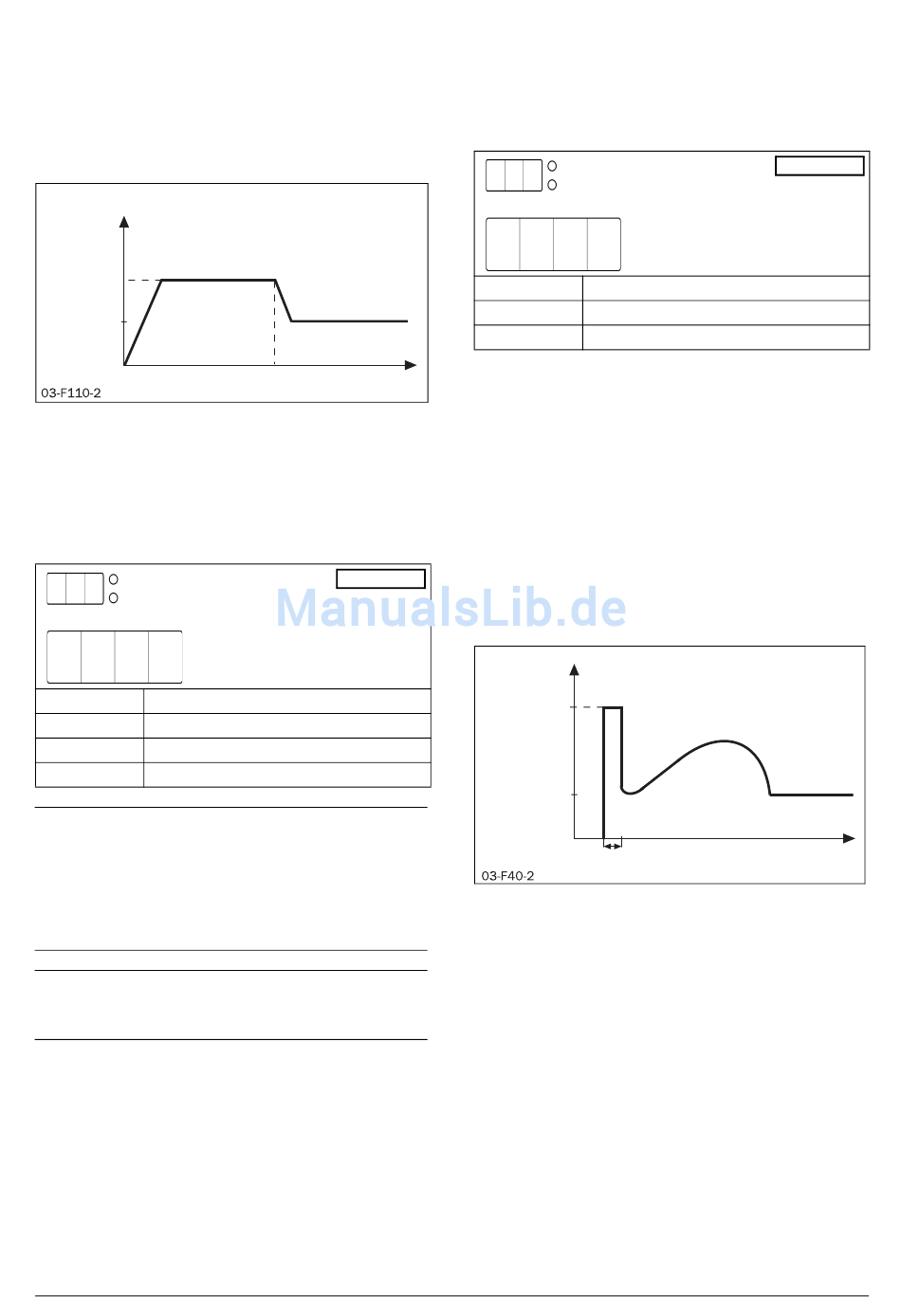

Abb. 41 Direkt online Start in Verbindung mit Strombegren-
zung beim Start.
Startstrombegrenzung [314]
In diesem Menü wird die Strombegrenzung beim Start ein-
gestellt.
3 1 4
o
F F
Voreinstellung: oFF
Bereich:
oFF, 150-500% von I
oFF
Strombegrenzung deaktiviert.
150-500
Stromgrenzwert beim Start.
HINWEIS: Obwohl die Strombegrenzung bis auf 150%
des Nennstroms herabgesetzt werden kann, ist dieser
Minimalwert nicht generell verwendbar, da dann nur ein
sehr geringes Drehmoment zu erwarten ist. Wird die
Strombegrenzung im Verhältnis zu den Anforderungen
der Anwendung zu niedrig, wird der Motor nicht
imstande sein die Last zu beschleunigen.
HINWEIS: Stellen Sie sicher, dass der Motornennstrom
ordnungsgemäß in Menü [211] konfiguriert ist, wenn die
Funktion zur Strombegrenzung verwendet wird.
Wenn die Startzeit überschritten wird und der Softstarter
immer noch beim Stromgrenzwert arbeitet, wird ein Alarm
gemäß den Einstellungen „Abgelaufene Startzeit bei Strom-
begrenzung" für Motorschutz, Menü [231], ausgelöst. Der
Betrieb kann unterbrochen werden oder mit einer vordefi-
nierten Spannungsrampe fortfahren. Bitte beachten Sie, dass
der Strom unkontrolliert ansteigen kann, wenn der Betrieb
fortgesetzt wird.
60
Funktionsbeschreibung
Einstellung
Startstrombegrenzung
n
Startzeit [315]
In diesem Menü wird die erwünschte Startzeit eingestellt.
Dieses Menü ist nicht zugänglich, wenn DOL als Startme-
thode gewählt und keine Strombegrenzung konfiguriert ist.
3 1 5
Voreinstellung: 10 s
Bereich:
1-60
Zeit
Drehmomentverstärkung
In bestimmten Anwendungen wird Drehmomentverstär-
kung für den Start benötigt. Die Parameter der Drehmo-
mentverstärkung ermöglichen ein hohes Drehmoment,
indem beim Start 0,1-2 Sekunden lang ein hoher Strom
geliefert wird. Dies ermöglicht einen sanften Start des
Motors, auch wenn das Losbrechmoment beim Start hoch
ist. Beispielsweise für Applikationen in Zerkleinerungsanla-
gen usw.
Wenn die Drehmomentverstärkung abgeschlossen ist, wird
der Start gemäß der gewählten Startmethode fortgesetzt.
Drehmoment-
verstärkung
Strombegrenz-
ung
FLC
Drehmomentverstärkung, Aktivierungszeit
Abb. 42 Das Prinzip der Drehmomentverstärkung beim Star-
ten des Motors.
Startzeit
1 0
1-60 s
Startzeit.
Emotron AB 01-4135-02r3
Einstellung
Zeit
