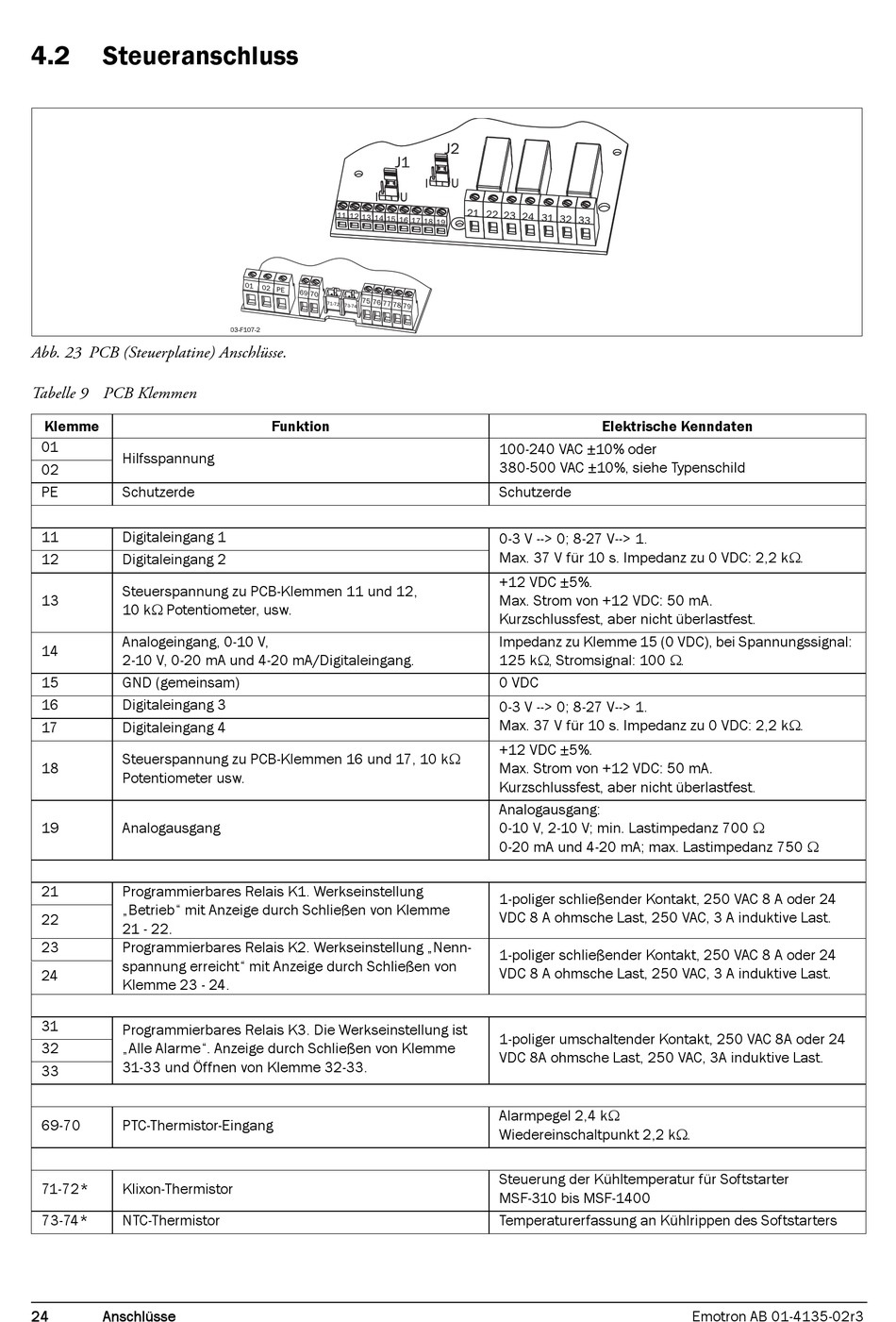

4.2

Steueranschluss

Abb. 23 PCB (Steuerplatine) Anschlüsse.
Tabelle 9 PCB Klemmen
Klemme
01
Hilfsspannung
02
PE
Schutzerde
11
Digitaleingang 1
12
Digitaleingang 2
Steuerspannung zu PCB-Klemmen 11 und 12,
13
10 k Potentiometer, usw.
Analogeingang, 0-10 V,
14
2-10 V, 0-20 mA und 4-20 mA/Digitaleingang.
15
GND (gemeinsam)
16
Digitaleingang 3
17
Digitaleingang 4
Steuerspannung zu PCB-Klemmen 16 und 17, 10 k
18
Potentiometer usw.
19
Analogausgang
21
Programmierbares Relais K1. Werkseinstellung
„Betrieb" mit Anzeige durch Schließen von Klemme
22
21 - 22.
23
Programmierbares Relais K2. Werkseinstellung „Nenn-
spannung erreicht" mit Anzeige durch Schließen von
24
Klemme 23 - 24.
31
Programmierbares Relais K3. Die Werkseinstellung ist
32
„Alle Alarme". Anzeige durch Schließen von Klemme
31-33 und Öffnen von Klemme 32-33.
33
69-70
PTC-Thermistor-Eingang
71-72*
Klixon-Thermistor
73-74*
NTC-Thermistor
24
Anschlüsse
Funktion
Elektrische Kenndaten
100-240 VAC ±10% oder
380-500 VAC ±10%, siehe Typenschild
Schutzerde
0-3 V --> 0; 8-27 V--> 1.
Max. 37 V für 10 s. Impedanz zu 0 VDC: 2,2 k.
+12 VDC ±5%.
Max. Strom von +12 VDC: 50 mA.
Kurzschlussfest, aber nicht überlastfest.
Impedanz zu Klemme 15 (0 VDC), bei Spannungssignal:
125 k, Stromsignal: 100 .
0 VDC
0-3 V --> 0; 8-27 V--> 1.
Max. 37 V für 10 s. Impedanz zu 0 VDC: 2,2 k.
+12 VDC ±5%.
Max. Strom von +12 VDC: 50 mA.
Kurzschlussfest, aber nicht überlastfest.
Analogausgang:
0-10 V, 2-10 V; min. Lastimpedanz 700 
0-20 mA und 4-20 mA; max. Lastimpedanz 750 
1-poliger schließender Kontakt, 250 VAC 8 A oder 24
VDC 8 A ohmsche Last, 250 VAC, 3 A induktive Last.
1-poliger schließender Kontakt, 250 VAC 8 A oder 24
VDC 8 A ohmsche Last, 250 VAC, 3 A induktive Last.
1-poliger umschaltender Kontakt, 250 VAC 8A oder 24
VDC 8A ohmsche Last, 250 VAC, 3A induktive Last.
Alarmpegel 2,4 k
Wiedereinschaltpunkt 2,2 k.
Steuerung der Kühltemperatur für Softstarter
MSF-310 bis MSF-1400
Temperaturerfassung an Kühlrippen des Softstarters
Emotron AB 01-4135-02r3
