Analogausgang [520]
In diesem Menü kann der Analogausgang eingestellt wer-
den, sodass dieser einen der Signalbereiche, die in Abb. 59
gezeigt werden, liefert.
Abb. 59 Analogausgang
5 2 0
o F
F
Voreinstellung: oFF
Bereich:
oFF, 1, 2, 3, 4
oFF
Analogausgang ist deaktiviert.
1
Analoges Signal 0-10 V/0-20 mA
2
Analoges Signal 2-10 V/4-20 mA
3
Analoges Signal 10-0 V/20-0 mA
4
Analoges Signal 10-2 V/20-4 mA
Analogausgang, Funktion [521]
Dieses Menü ist zugänglich, wenn der Analogausgang in
Menü [520] aktiviert ist (Alternative 1-4). In diesem Menü
wird die gewünschte Ausgangsfunktion gewählt.
5 2 1
1
Voreinstellung: 1
Bereich:
1, 2, 3, 4
1
RMS-Strom
2
Netzspannung
3
Wellenleistung
4
Drehmoment
86
Funktionsbeschreibung
Ausgang
Signal
Einstellung
Analogausgang
Einstellung
Analogausgang, Funktion
Die Skalierung des Analogausgangs wird auf die Standard-
werte (0-100%) zurückgesetzt, wenn ein neuer Ausgangs-
wert in Menü [521] gewählt wird.
Analogausgang, Skalierung
Als Voreinstellung entspricht die Skalierung des Analogaus-
gangs Abb. 60. In diesem Falle entspricht der Signalbereich
des Analogausgangs, der in Menü [520] gewählt wird, 0 bis
100% des Motornennstroms I
U
, der Motornennleistung P
n
ments T
.
n
Beispiel
Wenn 0-10 V / 0-20 mA in Menü [520] gewählt ist (Alter-
native 1) und RMS-Strom als Ausgangswert in Menü [521]
gewählt ist (Alternative 1), ergibt ein Strom von 100% des
Motornennstroms 10 V oder 20 mA am Analogausgang. Ein
Strom von 25% des Motornennstroms ergibt 2,5 V oder
5 mA am Analogausgang.
Die Skalierung des Analogausgangs kann für höhere Auflö-
sung angepasst werden oder wenn die Werte über den
Nennwerten zu überwachen sind. Die Skalierung wird
durchgeführt, indem eine Minimalwert in Menü [522] und
ein Maximalwert in Menü [523] gewählt wird. Ein Beispiel
für eine andere Skalierung wird in Abb. 60 gezeigt.

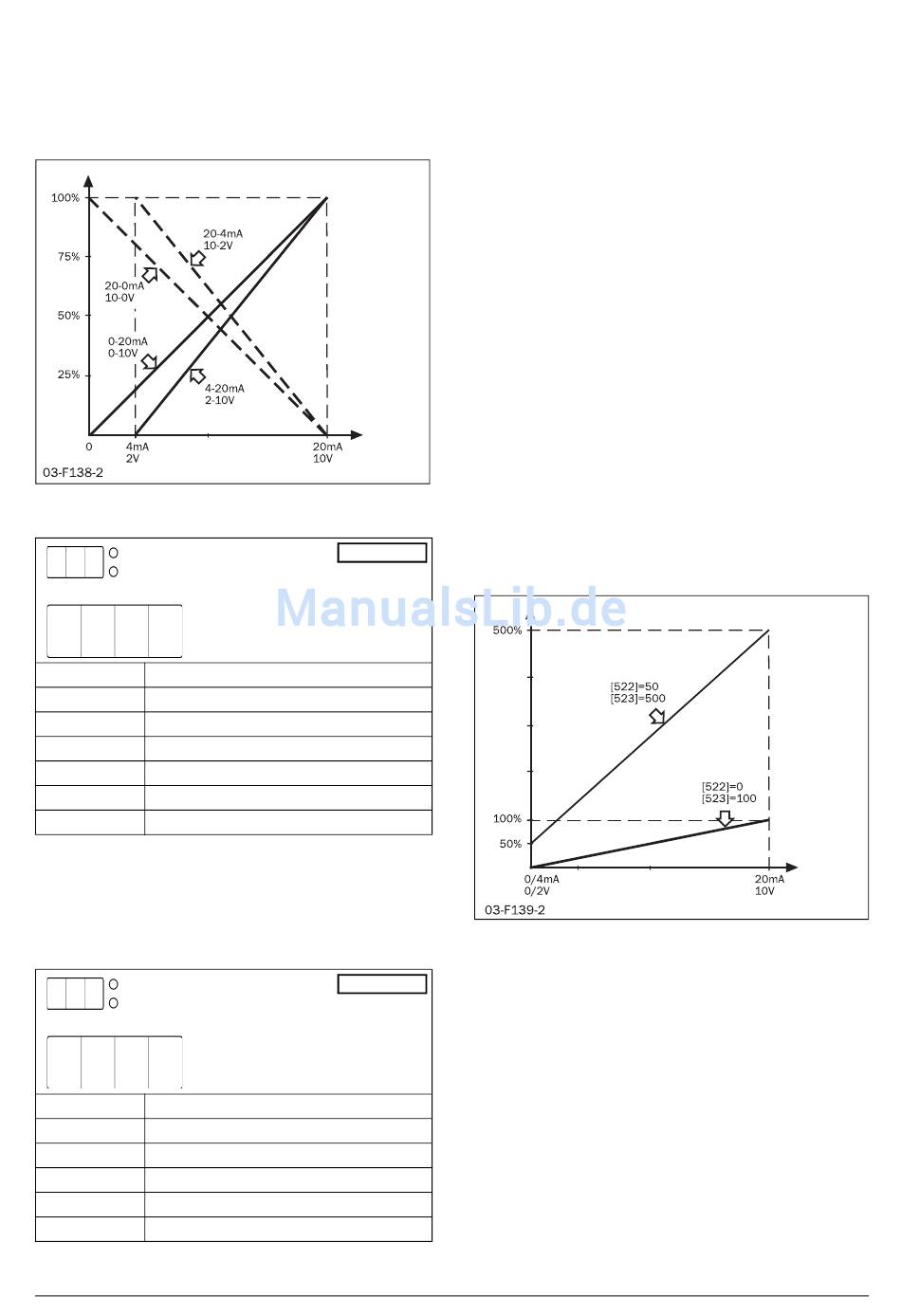

Abb. 60 Skalierung des Analogausgangs
Mit der Skalierung für einen breiten Bereich (Parameter
[522]=50 und Parameter [523]=500) gemäß dem Beispiel in
Abb. 60, gilt Folgendes:
Wenn 0-10 V / 0-20 mA in Menü [520] gewählt ist (Alter-
native 1) und RMS-Strom als Ausgangswert in Menü [521]
gewählt ist (Alternative 1), ergibt ein Strom von 100% des
Motornennstroms ca. 1,1 V oder 2,2 mA am Analogaus-
gang.
, der Motornennspannung
n
bzw. des Motornenndrehmo-
n
Ausgang
Signal
Emotron AB 01-4135-02r3
