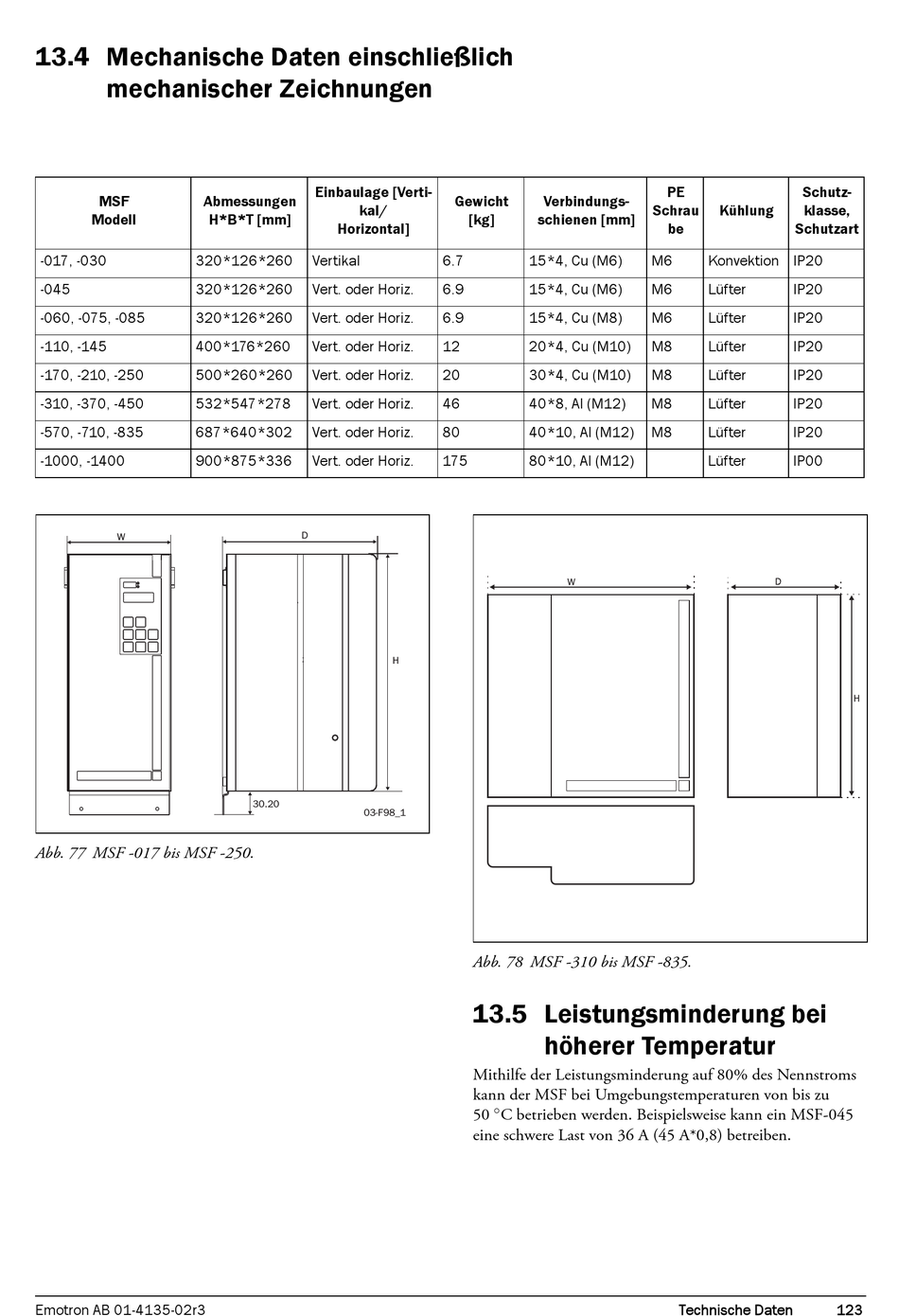

13.4 Mechanische Daten einschließlich
mechanischer Zeichnungen
MSF
Abmessungen
Modell
-017, -030
320*126*260
-045
320*126*260
-060, -075, -085
320*126*260
-110, -145
400*176*260
-170, -210, -250
500*260*260
-310, -370, -450
532*547*278
-570, -710, -835
687*640*302
-1000, -1400
900*875*336
W
Abb. 77 MSF -017 bis MSF -250.
Emotron AB 01-4135-02r3
Einbaulage [Verti-
kal/
H*B*T [mm]
Horizontal]
Vertikal
Vert. oder Horiz.
Vert. oder Horiz.
Vert. oder Horiz.
Vert. oder Horiz.
Vert. oder Horiz.
Vert. oder Horiz.
Vert. oder Horiz.
D
30.20
03-F98_1
Gewicht
Verbindungs-
[kg]
schienen [mm]
6.7
15*4, Cu (M6)
6.9
15*4, Cu (M6)
6.9
15*4, Cu (M8)
12
20*4, Cu (M10)
20
30*4, Cu (M10)
46
40*8, Al (M12)
80
40*10, Al (M12)
175
80*10, Al (M12)
H
Abb. 78 MSF -310 bis MSF -835.
13.5 Leistungsminderung bei
höherer Temperatur
Mithilfe der Leistungsminderung auf 80% des Nennstroms
kann der MSF bei Umgebungstemperaturen von bis zu
50 C betrieben werden. Beispielsweise kann ein MSF-045
eine schwere Last von 36 A (45 A*0,8) betreiben.
PE
Schutz-
Schrau
Kühlung
klasse,
be
Schutzart
M6
Konvektion IP20
M6
Lüfter
IP20
M6
Lüfter
IP20
M8
Lüfter
IP20
M8
Lüfter
IP20
M8
Lüfter
IP20
M8
Lüfter
IP20
Lüfter
IP00
Technische Daten
