Die Konfiguration der Relais hängt von den Anforderungen
der Anwendung ab. Für Anwendungen, die die Funktion
der Gegenstrombremsung nicht verwenden, können die
nachfolgenden Einstellungen verwendet werden:
Menü
Beschreibung
530
Relais K1 (Klemme 21 und 22) Betrieb R (8)
531
Relais K2 (Klemme 23 und 24) Betrieb L (9)
Mit diesen Einstellungen ist die Funktion wie folgt:
Werden Klemme 11 und 12 zu Klemme 13 geschlossen,
während der Anschluss zwischen Klemme 16 und 18 geöff-
net ist, wird das Hauptschütz für den Betrieb in Drehrich-
tung Rechts von Relais K1 aktiviert und der Motor startet
mit Rechtsdrehfeld. Der Anschluss zwischen Klemme 11
und 13 lässt sich während Rechtslauf ohne Auswirkungen
öffnen. Wird der Anschluss zwischen Klemme 12 und 13
geöffnet, wird gemäß den Stoppeinstellungen in Menü
[320] bis [325] ein Stopp ausgeführt. Wenn der Stopp been-
det ist, wird das Hauptschütz für Rechtslauf von Relais K1
deaktiviert.
Wird Klemme 12 zu Klemme 13 geschlossen und Klemme
16 zu Klemme 18 geschlossen, während der Anschluss zwi-
schen Klemme 11 und 13 geöffnet ist, wird das Hauptschütz
für die Drehrichtung Links von Relais K2 aktiviert. Der

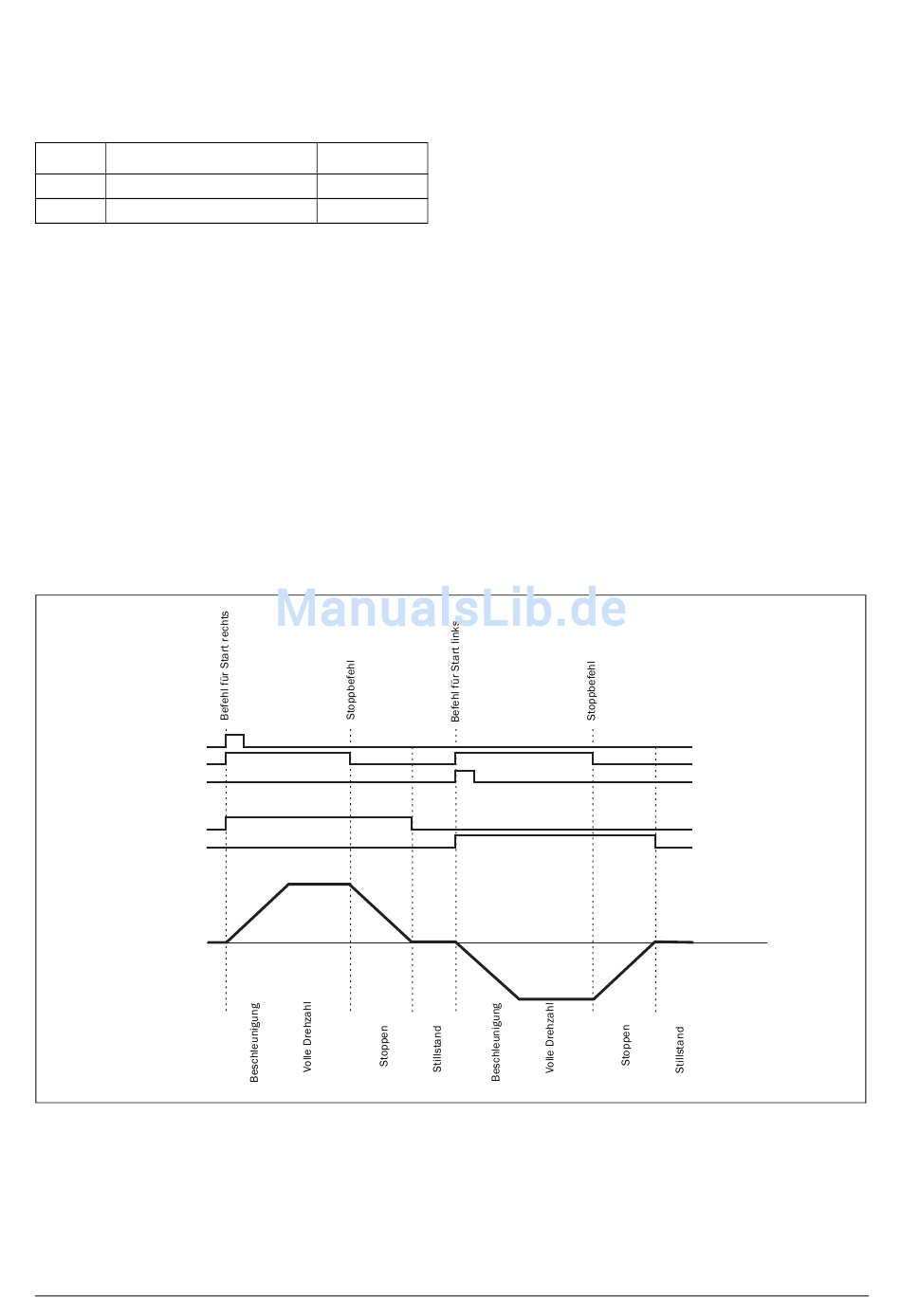

DigIn 1 (Start R Signal)
DigIn 2 (Stoppsignal)
DigIn 3 (Start L Signal)
Relais K1 (Betrieb R)
Relais K2 (Betrieb L)
Motordrehzahl
Abb. 66 Start rechts/links
92
Funktionsbeschreibung
Motor startet Linksdrehfeld. Der Anschluss zwischen
Klemme 16 und 18 lässt sich während des Linkslauf ohne
Auswirkungen öffnen. Wird der Anschluss zwischen
Klemme 12 und 13 geöffnet, wird gemäß den Stoppeinstel-
lungen in Menü [320] bis [325] ein Stopp ausgeführt. Wenn
der Stopp beendet ist, wird das Hauptschütz für Linkslauf
Einstellung
von Relais K2 deaktiviert.
Sind beide Startklemmen (11 und 16) gleichzeitig zu ihrer
betreffenden Versorgungsspannung geschlossen, wird gemäß
den Stoppeinstellungen in den Menüs [320] bis [325] ein
Stopp ausgeführt. In diesem Fall wird kein Start erlaubt.
Ein Motor kann wie folgt von Rechts- nach Linkslauf rever-
siert werden: Öffnen Sie den Anschluss zwischen den Klem-
men 11 und 13 während der Motor mit Rechtsdrehfeld
läuft. Schließen Sie Klemme 16 zu Klemme 18. Im Ergebnis
wird die Spannung zum Motor ausgeschaltet und das
Hauptschütz für den Betrieb rechtslauf wird von Relais K1
deaktiviert. Nach einer Zeitverzögerung von 500 ms wird
das Hauptschütz für Linkslauf von Relais K2 aktiviert und
ein Start im Linklauf wird ausgeführt. Der Motor kann vom
Betrieb nach links zum Betrieb nach rechts in der gleichen
Weise umgekehrt werden, indem der Anschluss zwischen
Klemme 16 und 18 beim Betrieb in linke Richtung geöffnet
und anschließend Klemme 11 zu Klemme 13 geschlossen
wird.
Emotron AB 01-4135-02r3
