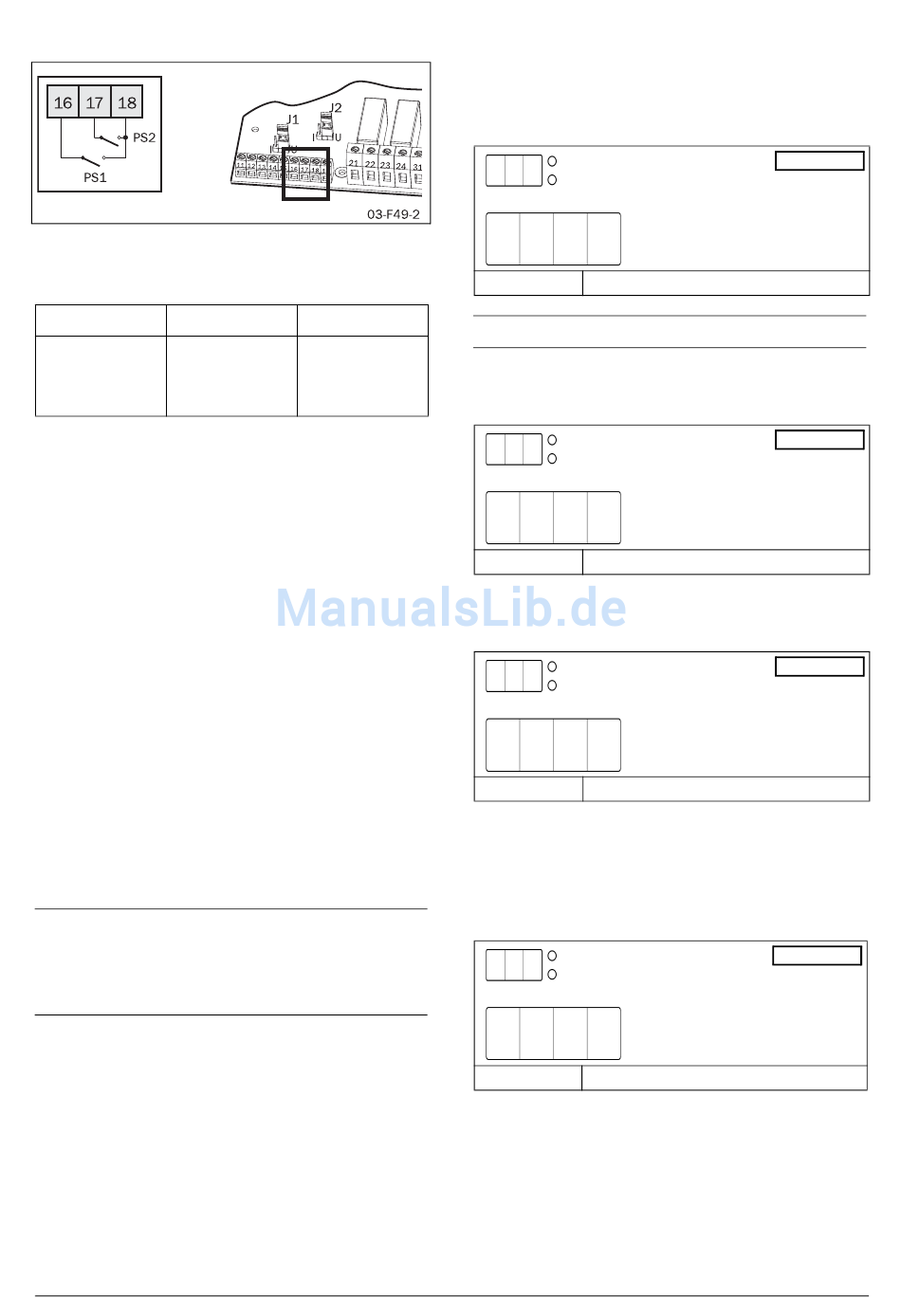

Abb. 69 Anschluss der externen Steuerungseingänge.
Tabelle 16 Wie Eingaben des Parametersatzes bewertet werden
Parametersatz
PS1 (16-18)
1
Offen
2
Geschlossen
3
Offen
4
Geschlossen
Es ist möglich nur einen Digitaleingang zu verwenden, um
zwischen zwei Parametersätzen zu wechseln. Gemäß dem
obigen Beispiel ist Digitaleingang 3 für PS1 konfiguriert.
Wenn kein Digitaleingang für PS2 konfiguriert ist, wird PS2
als offen betrachtet. In diesem Fall kann Digitaleingang 3
verwendet werden, um zwischen Parametersatz 1 und 2 zu
wechseln.
Ein Wechsel des Parametersatzes mit Hilfe eines externen
Signals wird nur im Stoppmodus und bei Betrieb mit voller
Spannung ausgeführt. Werden die Eingangssignale für PS1
und PS2 während des Starts oder Stopps geändert, werden
nur die neuen Parameter für die Steuersignalquelle (Menü
[200]), den Analog-/Digitaleingangs (Menü [500]), die
Flanken am Digitaleingange (Menü [501]), die Ein- und
Ausschaltwerts fur analogen Start/Stopp (Menü [502] und
[503]) und die Verzögerungszeit für analogen Start-/Stopp
(Menü [504]) sofort geladen. Alle anderen Parameter wer-
den nicht geändert, bis der Softstarter in gestopptem Modus
oder bei voller Spannung läuft. Auf diese Weise wird eine
Änderung der Steuersignalquelle sofort wirksam werden.
Dies kann für den Wechsel von Fernsteuerung auf manuel-
len Betrieb für Wartungsarbeiten von Nutzen sein.
HINWEIS: Keine Parameter, außer für die Steuersignal-
quelle in Menü [200] und der Parametersatz in Menü
[240] können geändert werden, wenn externe Steuerung
des Parametersatzes in Menü [240] (Alternative 0) akti-
viert ist.
8.10 Betrieb anzeigen
MSF 2.0 beinhaltet zahlreiche Anzeigefunktionen, die die
Verwendung von zusätzlichen Umformern und Messgeräten
für die Überwachung des Betriebs unnötig machen.
[700] bis [716] Betrieb (Strom, Spannung, Leistung usw.)
[720] bis [725] Status (Softstartstatus, Eingang-/Ausgangsta-
tus)
[730] bis [732] Gespeicherte Werte (Betriebszeit usw.)
Emotron AB 01-4135-02r3
PS2 (17-18)
Offen
Offen
Geschlossen
Geschlossen
8.10.1 Betrieb
Strom
7
0 0
0. 0
Bereich:
0,0-9999 A
HINWEIS Dies ist die gleiche Anzeige wie Menü [100].
Netzspannung
7
0 1
0
Bereich:
0-720 V
Leistungsfaktor
7
0 2
0. 0 0
Bereich:
0,00-1,00
Wellenleistung
Die Wellenleistung wird abhängig von der Einstellung für
die Aktivierung von US-Einheiten in Menü [202] in kW
oder in HP angezeigt.
7
0 3
0. 0
Bereich:
-999-9999 kW oder HP
Anzeige
Strom
Anzeige
Netzspannung
Anzeige
Leistungsfaktor
Anzeige
Wellenleistung
Funktionsbeschreibung
