6.

Wahl von Anwendungen und Funktionen

Dieses Kapitel ist eine Anleitung zur korrekten Bemessung
des Softstarters und zur Auswahl der geeigneten Softstarter-
Funktionalität für unterschiedliche Anwendungen.
Um die richtige Wahl zu treffen, werden folgende Hilfsmit-
tel verwendet:
Normen AC53a und AC53b.
Diese Normen erleichtern die korrekte Bemessung des Soft-
starters im Hinblick auf Schaltspiele, Starts pro Stunde und
maximalen Startstrom.
Anwendungs-Bemessungsliste.
Mit Hilfe dieser Liste kann die korrekte Softstartergröße für
die jeweilige Anwendung gewählt werden. Die Liste verwen-
det zwei Niveaus, siehe Tabelle 10, Seite 33.
Anwendungs-Funktionsmatrix.
Diese Tabelle gibt Überblick über die häufigsten Anwen-
dungen und ihre besonderen Herausforderungen. Für jede
Anwendung werden MSF 2.0 Lösungen vorgeschlagen und
eine Referenz zu den MSF 2.0 Menüs, die verwendet werden
können, wird gegeben. Siehe Tabelle 11, Seite 35.
6.1 Softstarter Auswahl nach
AC53a
Der IEC 60947-4-2 Standard für elektronische Softstarter
definiert AC53a als einen Standard für die Dimensionierung
von Softstartern für ununterbrochenen Betrieb ohne Bypass.
Der MSF 2.0 Softstarter ist für den Dauerbetrieb ausgelegt.

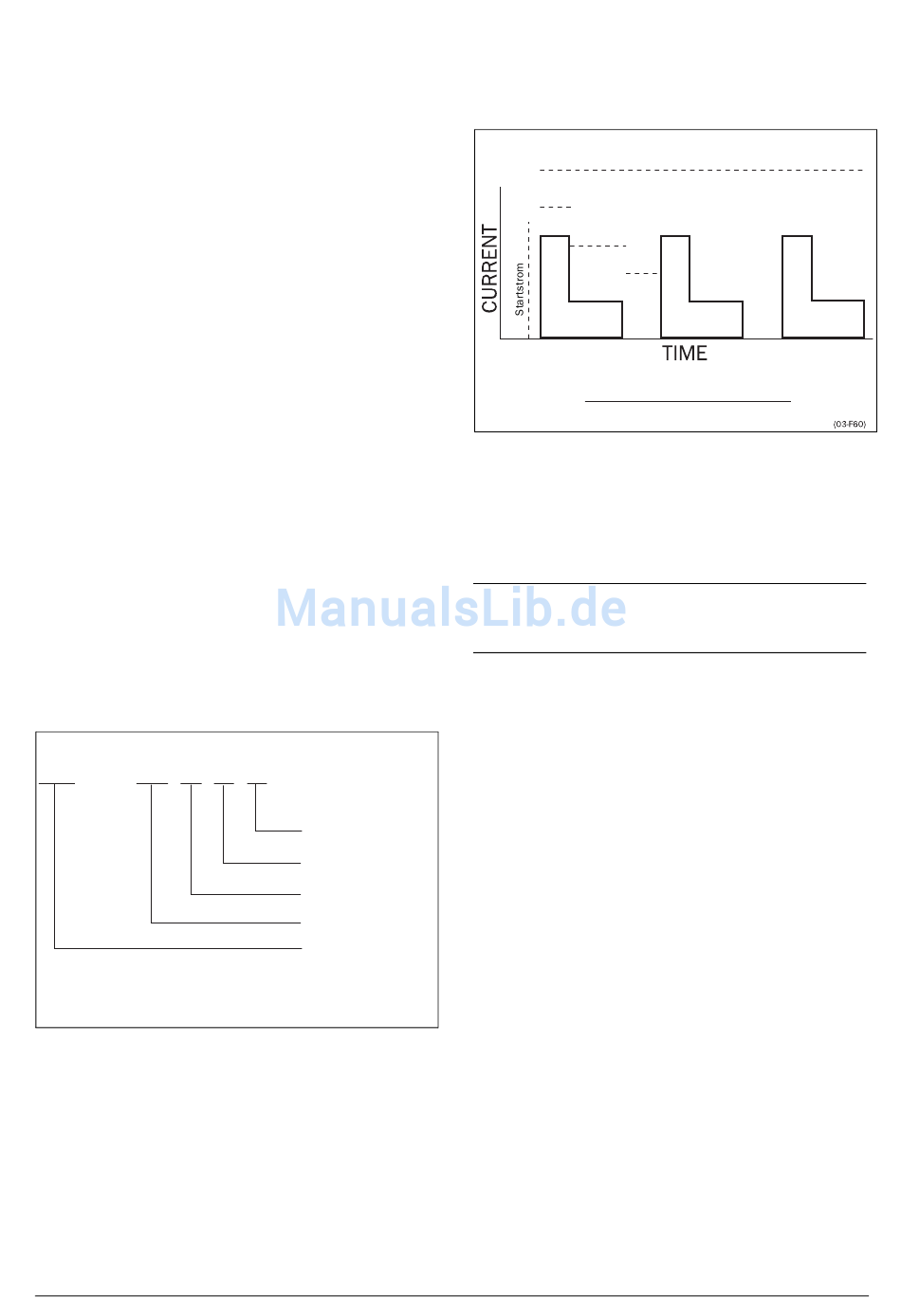

210A : AC-53a 5.0 - 30 : 50 - 10
Abb. 27 AC53a Auswahlbeispiel.
Emotron AB 01-4135-02r3
Starts pro Stunde
relative Einschaltdauer
Startzeit (Sekunden)
Startstrom
(Vielfaches des FLC)
Nenn-FLC
(03-F58)
(Volllaststrom) des
Starters unter
vorgeschrieben
Bedingungen
Starts pro Stunde
Start
Dauer
Betriebszeit
Stillstands-
zeit
rel. Einschaltdauer= (Startdauer + Betriebszeit)
(Startdauer + Betriebszeit + Stillstandszeit)
Abb. 28 Relative Einschaltzeit ohne Bypass.
Das obige Beispiel zeigt einen Nennstrom von 210 A mit
einem Startstromverhältnis von 5,0 x FLC (1050 A) 30
Sekunden lang mit einer relativen Einschaltzeit von 50 %
und 10 Starts pro Stunde.
HINWEIS Falls mehr als 10 Starts/Stunde oder andere
relative Einschaltzeiten erforderlich sind, setzen Sie sich
bitte mit Ihrem Lieferanten in Verbindung.
In der Anwendungs-Bemessungsliste werden zwei gebräuch-
liche Niveaus des AC53a spezifiziert. Diese sind auch in den
Tabellen mit den technischen Daten zu finden (siehe Kapitel
13., Seite 115).
6.2 Softstarter Auswahl nach
AC53b
Diese Norm wurde für den Bypass-Betrieb erstellt. Der MSF
2.0 Softstarter ist für den Dauerbetrieb ausgelegt. Im Falle
von hoher Umgebungstemperatur oder aus anderen Grün-
den kann ein externer Bypass verwendet werden, um den
Stromverlust bei Nenndrehzahl zu minimieren. In der
Anwendungs-Bemessungsliste wird ein Niveau von AC53b
spezifiziert, normal mit Bypass.
Wahl von Anwendungen und Funktionen 31
