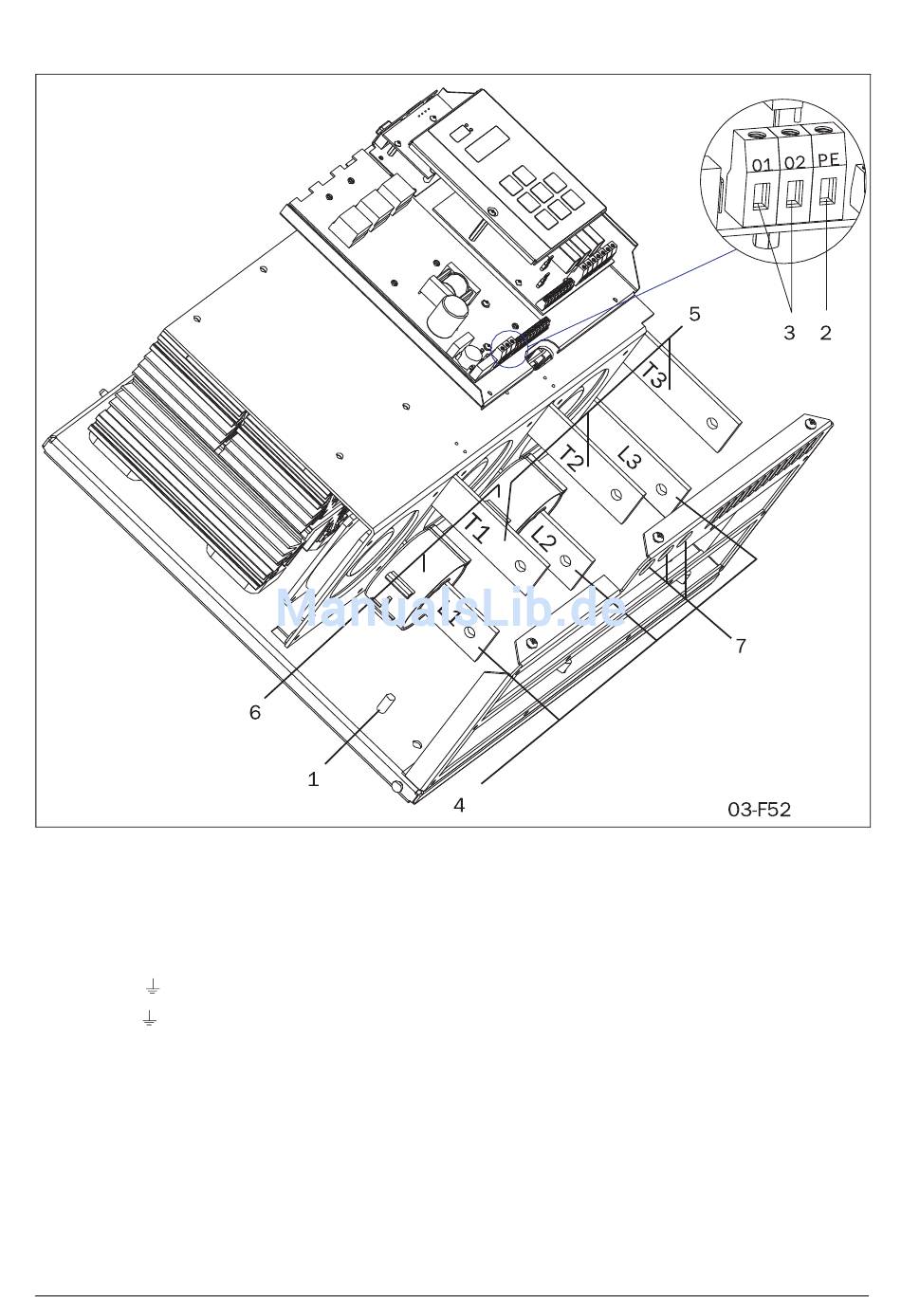

Abb. 22 Anschluss von MSF-310 bis MSF-1400.
Anschluss von MSF-310 bis
MSF-1400
Geräteanschlüsse
1. Schutzerde,
( PE), Netzanschluss und Motor
2. Schutzerde,
( PE) Hilfsspannung
3. Anschluss der Hilfsspannung 01, 02
4. Netzanschluss L1, L2, L3
5. Motoranschluss T1, T2, T3
6. 6.Stromwandler (können ausserhalb montiert werden
bei Betrieb mit Bypass, siehe Kapitel 8.7.5, Seite 68)
7. Montage von EMV-Verschraubungen für die Steuerka-
bel
Emotron AB 01-4135-02r3
Anschlüsse
23
