5 0 2
2 5
Voreinstellung: 25%
Bereich:
0-100% des Eingangssignalbereichs
0-100
Einschaltwert, Analoger Start/Stopp

Ausschaltwert, Analoger Start/Stopp

[503]
Dieses Menü ist zugänglich, wenn analoger Start/Stopp in
Menü [500] aktiviert ist (Alternative 6 oder 7). Wenn das
Referenzsignal am Analog-/Digitaleingang länger als für die
in Menü [504] gewählte Verzögerungszeit über dem gewähl-
ten Ausschaltwert liegt, wird ein Stopp durchgeführt.
HINWEIS: Wenn der gewählte Ausschaltwert für analo-
gen Start/Stopp geringer oder gleich dem Einschaltwert
ist, wird ein Wert unter dem Ausschaltwert am Analog-/
Digitaleingang einen Stopp verursachen.
HINWEIS: Ein Stopp wird ebenfalls durchgeführt, wenn
der Softstarter ein Stoppsignal über Fernsteuerung oder
serielle Kommunikation erhält.
Der Ausschaltwert für den analogen Start/Stopp wird in Pro-
zent des Eingangssignalbereichs gewählt. Dies bedeutet, dass
wenn der Analog-/Digitaleingang für 0-10 V/0-20 mA
(Alternative 6 in Menü [500]) konfiguriert ist, entspricht
25% einem Wert von 2,5 V oder 5 mA. Wenn der Analog-/
Digitaleingang für 2-10 V/4-20 mA (Alternative 7 in Menü
[500]) konfiguriert wird, entspricht 25% einem Wert von
4 V oder 8 mA.
5 0 3
7 5
Voreinstellung: 75%
Bereich:
0-100% des Eingangssignalbereichs
0-100
Ausschaltwert, Analoger Start/Stopp
Verzögerungszeit, Analoger Start/Stopp
[504]
Dieses Menü ist zugänglich, wenn analoger Start/Stopp in
Menü [500] aktiviert ist (Alternative 6 oder 7). In diesem
Menü wird die Verzögerungszeit für durch das analoge Refe-
renzsignal verursachte Starts und Stopps eingestellt.
Emotron AB 01-4135-02r3
Einstellung
Einschaltwert, Analoger Start/
Stopp
Einstellung
Ausschaltwert, Analoger Start/
Stopp
5 0 4
1 s
Voreinstellung: 1 s
Bereich:
1-999 s
1-999
Verzögerungszeit für analogen Start/Stopp
Digitaleingänge
Der MSF 2.0 hat vier programmierbare Digitaleingänge.
Die vier Eingänge und ihre entsprechenden Steuerspan-
nungsklemmen werden unten in Abb. 57 gezeigt.
1
2
Digitaleingänge
16 17 18
3
4
Digitaleingänge

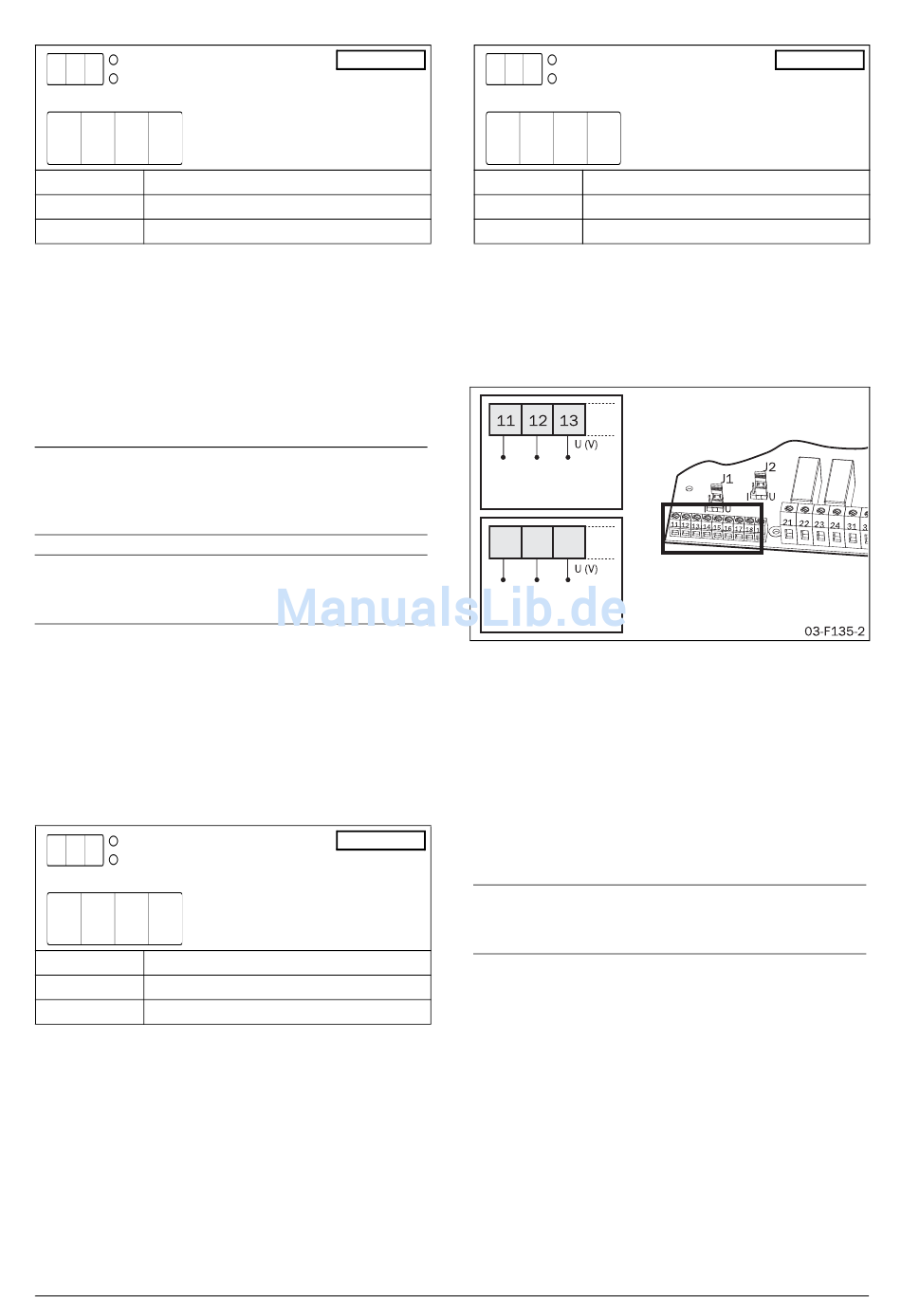

Abb. 57 Verdrahtung für Digitaleingänge 1-4.
Die vier Digitaleingänge sind elektrisch identisch. Die Digi-
taleingänge können für Fernsteuerung von Start, Stopp und
Reset verwendet werden und darüberhinaus für die Auswahl
des Parametersatzes und für externen Alarm.
Stoppsignal
Wenn Fernsteuerung in Menü [200] (Alternative 2) gewählt
ist, muss ein Digitaleingang für Stoppsignal konfiguriert
werden.
HINWEIS: Keine Starts werden erlaubt, wenn der Ein-
gang, der für Stoppsignal eingestellte ist, offen ist oder
wenn kein Eingang für Stoppsignal konfiguriert ist.
Wenn der Motor läuft wird ein Stopp gemäß den Stoppein-
stellungen in Menü [320] bis [325] durchgeführt, sobald der
Eingang, der für Stoppsignal konfiguriert ist, geöffnet wird.
Wird mehr als ein Eingang für Stoppsignal konfiguriert,
wird das Öffnen einer dieser Eingänge zu einem Stopp füh-
ren. Dementsprechend werden keine Starts erlaubt, wenn
irgendwelche dieser Eingänge geöffnet sind.
Einstellung
Verzögerungszeit, Analoger
Start/Stopp
Funktionsbeschreibung
83
