Instrumente/Fahrerinformation
3. Kombiinstrument
A: AUSBAU
S907335A18
1) Massekabel der Batterie abklemmen.
2) Neigungsverstellbares Lenkrad in die tiefste Stel-
lung bringen.

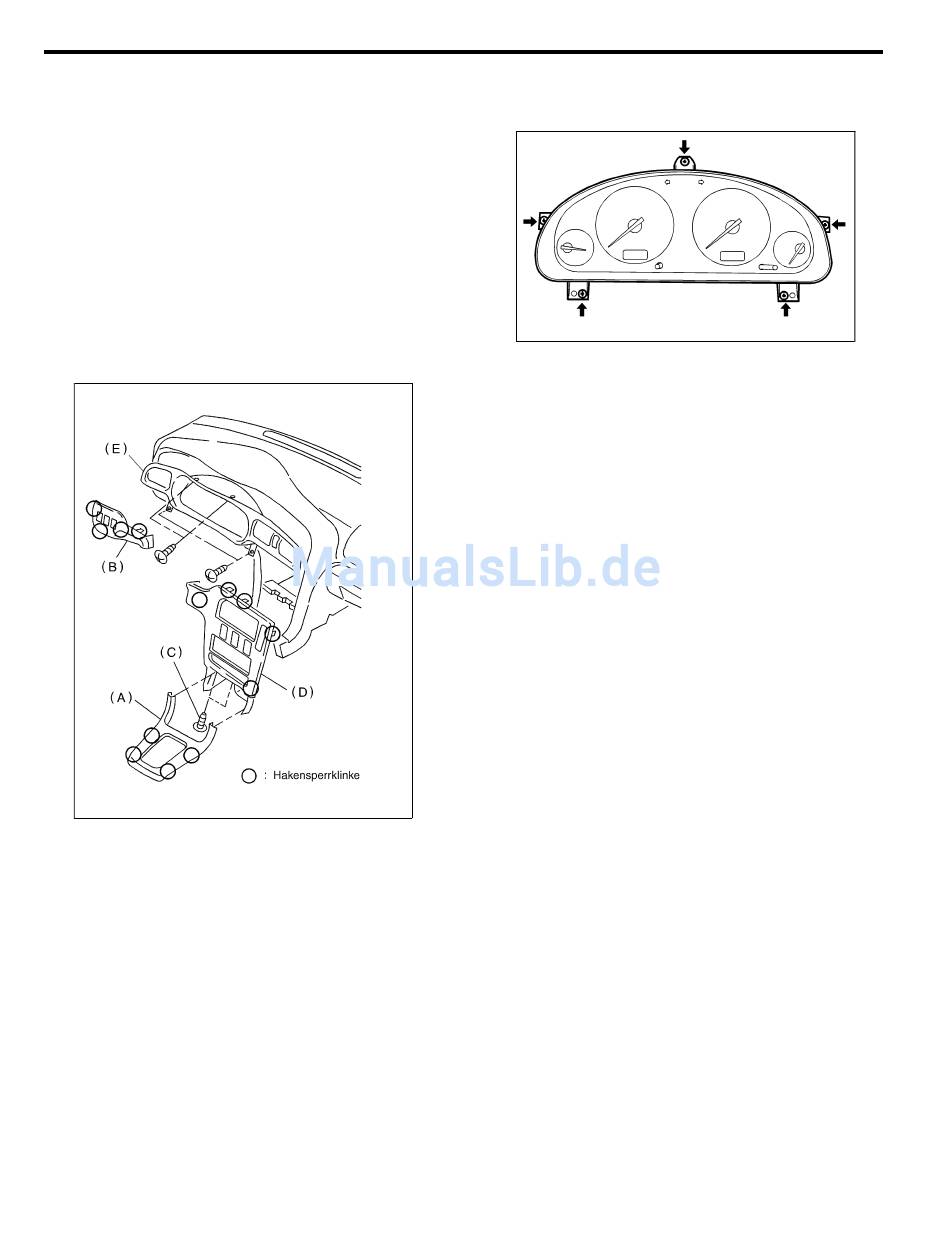

3) Zum Ausbauen der vorderen Abdeckung (A) und
der Schalttafel (B) alle Steckverbinder abziehen.
4) Zum Ausbauen des Mittelteils/Verkleidung (D) die
Schrauben (C) lösen.
5) Instrumentenblende (E) ausbauen.
HINWEIS:
Die folgende Abbildung gilt für Linkslenker. Bei
Rechtslenkern sind die Teile symmetrisch gegen-
überliegend angeordnet.
6) Schrauben des Kombiinstruments herausdrehen
und das Kombiinstrument zum Körper hin herauszie-
hen.
KOMBIINSTRUMENT
S907335
B6M1204A
IDI-16
7) Steckverbinder im oberen Bereich des Kombiin-
struments abziehen, um das Kombiinstrument auszu-
bauen.
VORSICHT:
¼ Darauf achten, daß Kombiinstrumen oder
Instrumententafel nicht beschädigt werden.
¼ Besonders darauf achten, daß die Deckscheibe
des Kombiinstruments nicht beschädigt wird.
B6M1205
