9. Heckklappe
A: AUSBAU
S913363A18

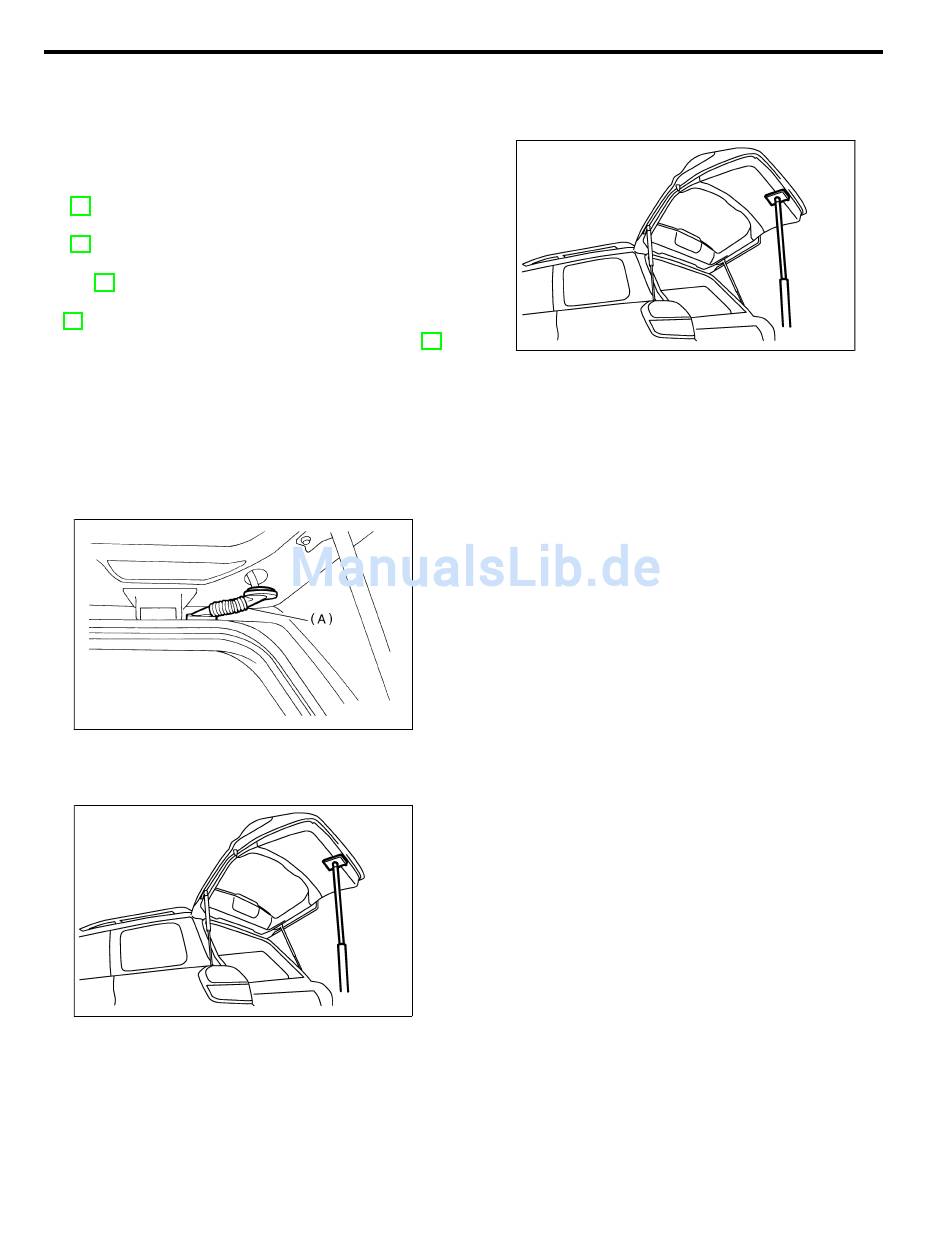

1. HECKKLAPPE
S913363A1801
1) Heckklappe öffnen.
2) Außengriff der Heckklappe abbauen. <Siehe
SL-36 AUSBAU, Außengriff der Heckklappe.>
3) Heckklappenverriegelung
SL-37 AUSBAU, Heckklappenverriegelung.>
4) Schließzylinder der Heckklappe ausbauen. <Sie-
he SL-44 AUSBAU, Schließzylinder.>
5) Leuchte/Heckverkleidung
LI-47 AUSBAU, Leuchte/Heckverkleidung.>
6) Heckscheibenwischer ausbauen. <Siehe WW-20
AUSBAU, Heckscheibenwischermotor.>
7) Steckverbinder von Heckscheibenwischer, Heck-
scheibenheizung
und
abziehen.
8) Schlauch der Waschanlage abziehen.
9) Anschluß des Gummikanals (A) lösen und Kabel-
strang und Schlauch der Waschanlage aus der Heck-
klappe herausziehen.
10) Beim Herausdrehen der Befestigungsschrauben
für die Gasdruckfeder die Heckklappe mit einer
geeigneten Vorrichtung abstützen.
VORSICHT:
Wenn die Heckklappe losgelassen wird, kann sie
gegen die Karosserie schlagen und diese
beschädigen. Um dies zu verhindern, einen Putz-
lappen zwischen Karosserie und Heckklappe
legen.
11) Zum Ausbauen der Heckklappe die Schrauben
der Heckklappe herausdrehen.
HECKKLAPPE
S913363
ausbauen.
<Siehe
ausbauen.
<Siehe
Beleuchtungseinrichtungen
B5M0733A
B5M1063
2. GASDRUCKFEDER
1) Heckklappe
Hydraulikheber abstützen.
VORSICHT:
¼ Nach dem Ausbau der Gasdruckfeder wird die
Heckklappe nicht in geöffneter Stellung festge-
halten. Heckklappe mit einem Hydraulikheber
abstützen und die Schrauben herausdrehen.
¼ Kolbenstangen und Dichtringe nicht beschädi-
gen.
¼ Zylinder niemals zerlegen: Sie enthalten Gas.
2) Schrauben lösen, um die Gasdruckfeder von der
Heckklappe abzubauen.
B: EINBAU
1. HECKKLAPPE
1) Der Einbau erfolgt in der umgekehrten Reihen-
folge des Ausbaus.
2) Heckklappe mit gleichmäßigem Spaltmaß an der
Karosserie montieren.
VORSICHT:
Darauf achten, daß die lackierten Flächen von
Karosserie und Heckklappe nicht beschädigt
werden.
2. GASDRUCKFEDER
Der Einbau erfolgt in der umgekehrten Reihenfolge
des Ausbaus.
VORSICHT:
¼ Gasdruckfedern rechts und links nicht ver-
wechseln.
¼ Nachdem die Heckklappe mit einem Hydraulik-
heber abgestützt ist, die Arbeit beginnen.
EB-19
Äußere Karosseriebleche
S913363A1802
öffnen.
Heckklappe
S913363A11
S913363A1101
S913363A1102
mit
einem
B5M1063
