HAUPTSCHALTER DES GESCHWINDIGKEITSREGLERS
4. Hauptschalter des
Geschwindigkeitsreglers

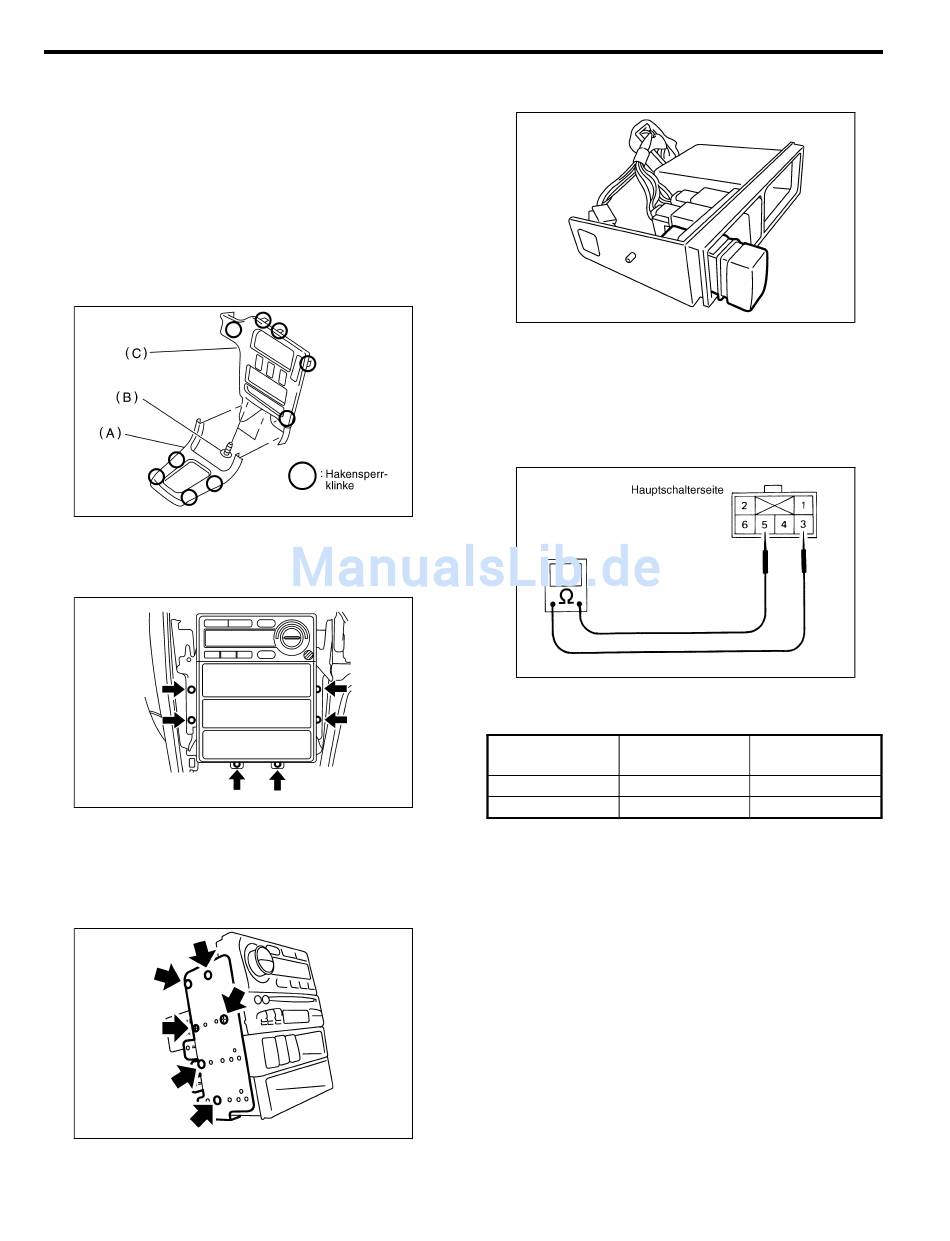

A: AUSBAU
S912498A18
1) Die Schrauben und Klammern von der unteren
Verkleidung der Instrumententafel entfernen.
2) Vordere Verkleidung (A) abbauen und gleichzeitig
den Steckverbinder abziehen.
3) Zwei Schrauben (B) herausdrehen. Anschließend
das Mittelteil/Verkleidung (C) ausbauen und gleich-
zeitig den Steckverbinder abziehen.
4) Befestigungsschrauben herausdrehen und Radio
und Schaltereinheit vorsichtig aus der Mittelkonsole
ziehen.
5) Elektrische Steckverbinder und Antennenkabel
abklemmen und anschließend das Steuergerät der
Heizung abklemmen.
6) Schraube
herausdrehen
abnehmen, anschließend Schalttafel ausbauen.
7) Hauptschalter nach außen drücken und aus-
bauen.
S912498
B: EINBAU
Der Einbau erfolgt in der umgekehrten Reihenfolge
des Ausbaus.
C: INSPEKTION
B6M1209A
Auf Durchgang zwischen den Klemmen am Haupt-
schalter des Geschwindigkeitsreglers prüfen.
B6M1210
Falls nicht in Ordnung, Hauptschalter des Geschwin-
digkeitsreglers auswechseln.
und
Halterung
B6M1565
CC-7
S912498A11
S912498A10
Anschluß des
Schalterstellung
Prüfgeräts
AUS
3 — 5
EIN
3 — 5
Geschwindigkeitsregler
B6M1566
G6M0244
Sollzustand
Kein Durchgang
Durchgang
