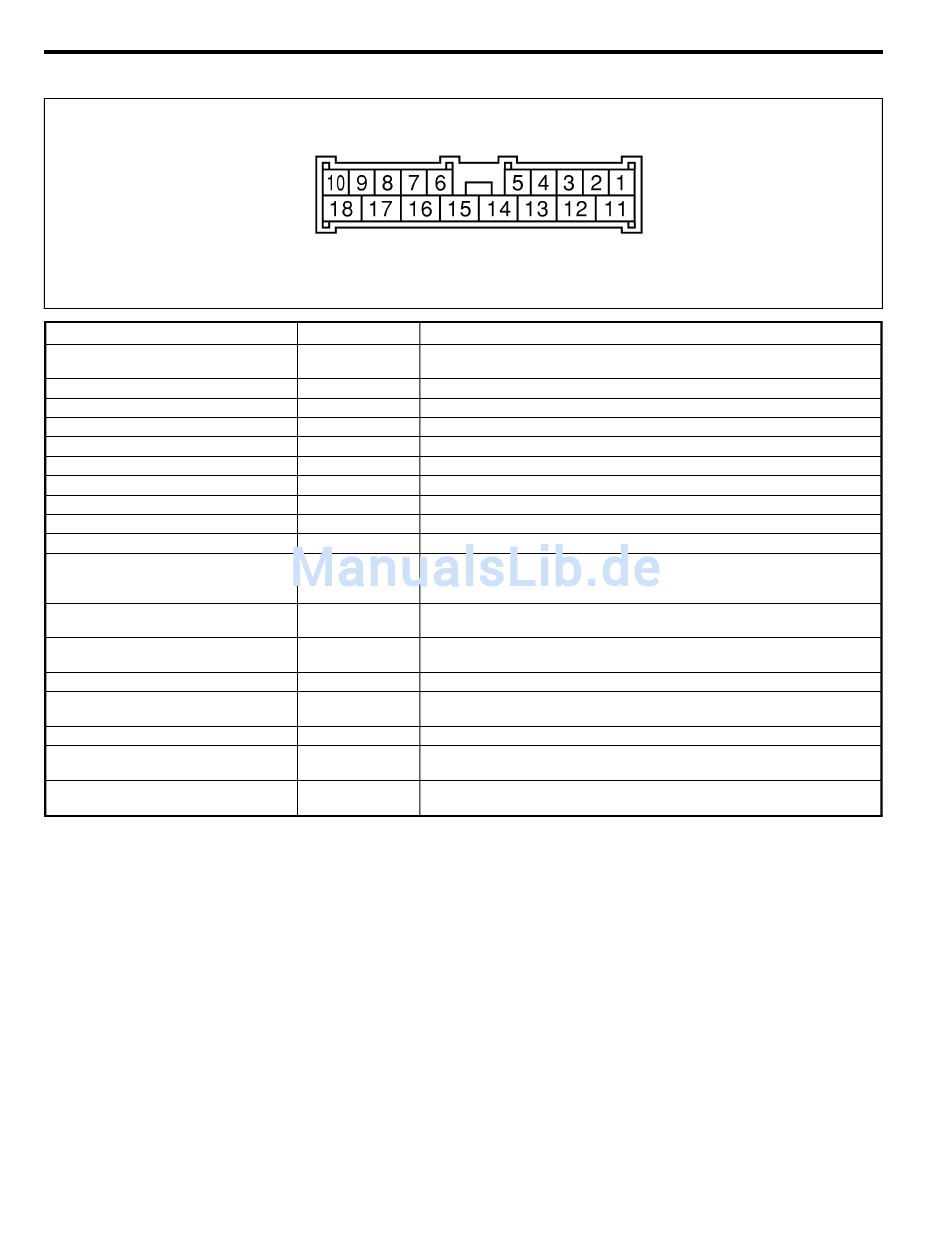

B: ELEKTRISCHE KENNDATEN
Funktionseinheit
Schlüsselwarnschalter
Registrierungsstecker
Türschalter
Heckklappenschalter
Stromversorgung
Masse
Türverriegelungsschalter
Nicht belegt
Nicht belegt
Nicht belegt
Innenraumleuchte/
Zündschalterbeleuchtung
Blinkleuchte (rechts)
Blinkleuchte (links)
Masse
Spannungsversorgung (Warnblinkanla-
ge)
Stromversorgung
Schloßantrieb für Tür/Heckklappe (Ent-
riegeln)
Schloßantrieb für Tür/Heckklappe (Ver-
riegeln)
SCHLÜSSELLOSES TÜRÖFFNUNGSSYSTEM
S909345A08
Klemmen-Nr.
1 (EINGANG)
2 (EINGANG)
3 (EINGANG)
4 (EINGANG)
5
6
7 (EINGANG)
8
9
10
11 (AUSGANG)
12 (AUSGANG)
13 (AUSGANG)
14
15
16
17 (AUSGANG)
18 (AUSGANG)
Meßbedingung
Batteriespannung liegt an, wenn der Schlüssel in den Zündschalter ein-
geführt wird.
0 V liegt an, wenn der Registrierungsstecker angeschlossen ist.
0 V liegt an, wenn eine beliebige Tür offen ist.
0 V liegt an, wenn die Heckklappe geöffnet wird.
Batteriespannung liegt ständig an.
0 V liegt ständig an.
0 V liegt an, wenn die Fahrertür entriegelt wird.
¼ 0 V liegt an, wenn die Taste ENTRIEGELN des Senders gedrückt
wird.
¼ 0 V liegt an, wenn eine beliebige Tür offen ist.
Batteriespannung liegt an, wenn die Taste ENTRIEGELN oder VERRIE-
GELN des Senders gedrückt wird.
Batteriespannung liegt an, wenn die Taste ENTRIEGELN oder VERRIE-
GELN des Senders gedrückt wird.
0 V liegt ständig an.
Batteriespannung liegt ständig an.
Batteriespannung liegt ständig an.
Batteriespannung liegt an, wenn die Taste ENTRIEGELN des Senders
gedrückt wird.
Batteriespannung liegt an, wenn die Taste VERIEGELN des Senders
gedrückt wird.
SL-21
Diebstahlschutz und Schlösser
—
—
—
B5M1141
