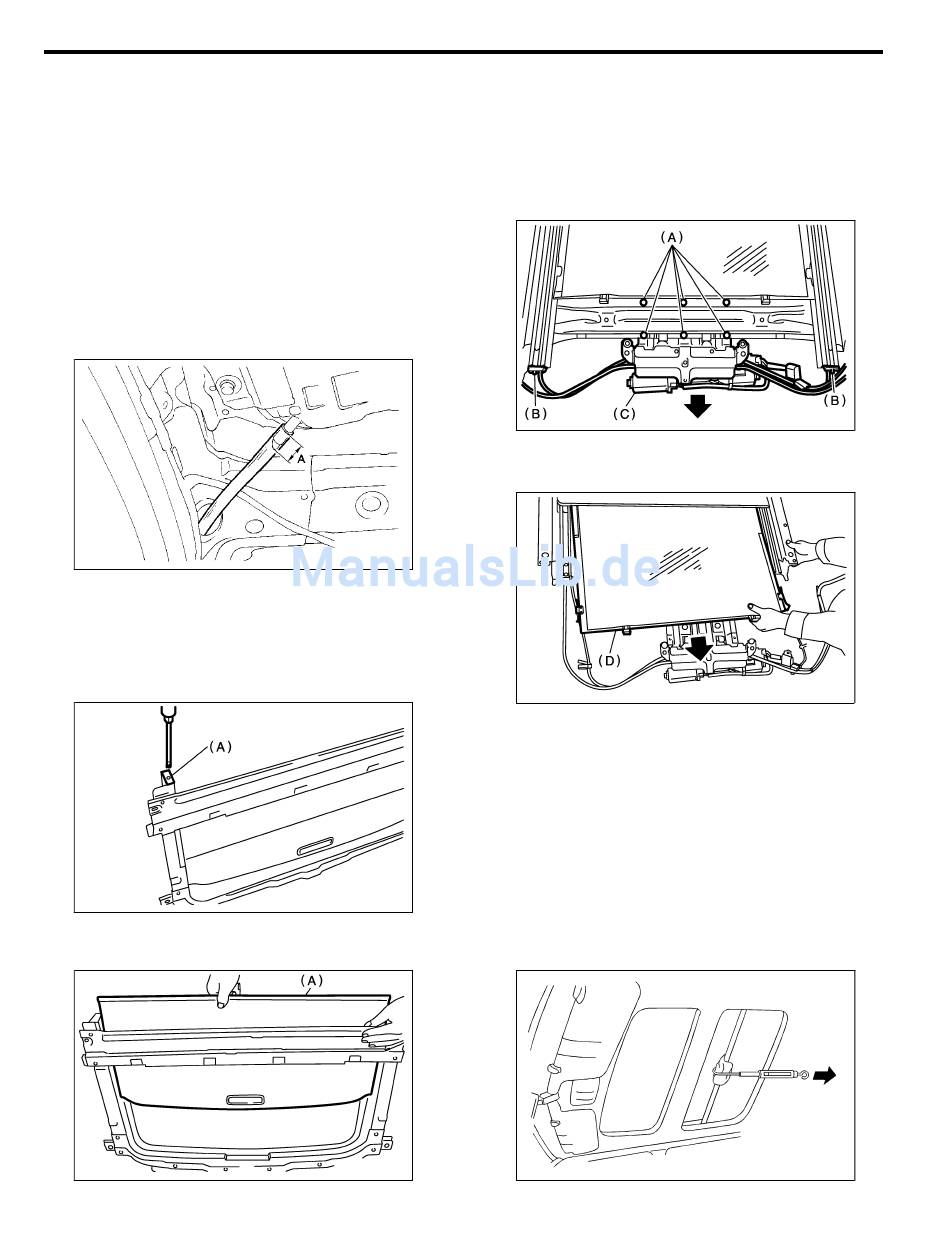

B: EINBAU
S910329A11
Der Einbau erfolgt in der umgekehrten Reihenfolge
des Ausbaus.
VORSICHT:
Sorgfältig darauf achten, daß der Kabelstrang
nicht eingeklemmt wird.
HINWEIS:
¼ Sicherstellen, daß der Steckverbinder des Schie-
bedach-Kabelstrangs angeschlossen wird.
¼ Ablaufschlauch beim Einbauen fest auf das
Ablaufrohr schieben.
Länge A:
15 mm oder mehr
C: ZERLEGEN
S910329A06
1. VORNE
S910329A0603
1) Schiebedachrahmen ausbauen.
2) Schienenanschläge (A) ausbauen.
3) Sonnenschutz (A) aus dem Schiebedachrahmen
herausziehen.
SCHIEBEDACH KOMPLETT
2. HINTEN
1) Hinteren Schiebedachrahmen ausbauen.
2) Befestigungsschrauben (A) für Halterung des
Schiebedachmotors herausdrehen.
3) Schienenanschläge (B) ausbauen, dann die
Motoreinheit (C) in die gezeigte Richtung ziehen (sie-
he Pfeil in der Abbildung).
4) Sonnenschutz (D) aus dem Schiebedachrahmen
herausziehen.
G5M0205
D: ZUSAMMENBAU
Der Zusammenbau erfolgt in der umgekehrten Rei-
henfolge der Zerlegung.
E: PRÜFEN
1. BEWEGLICHKEIT DES
SONNENSCHUTZES PRÜFEN
B5M1032A
1) Einen Lappen auf den Sonnenschutz legen und
eine Federwaage im Bereich des Lappens einhän-
gen.
B5M1033A
SR-9
Schiebedach/T-Dach/Cabriolet-Verdeck (Faltdach)
S910329A0604
S910329A02
S910329A10
B5M1034A
B5M1035A
S910329A1001
B5M0766
