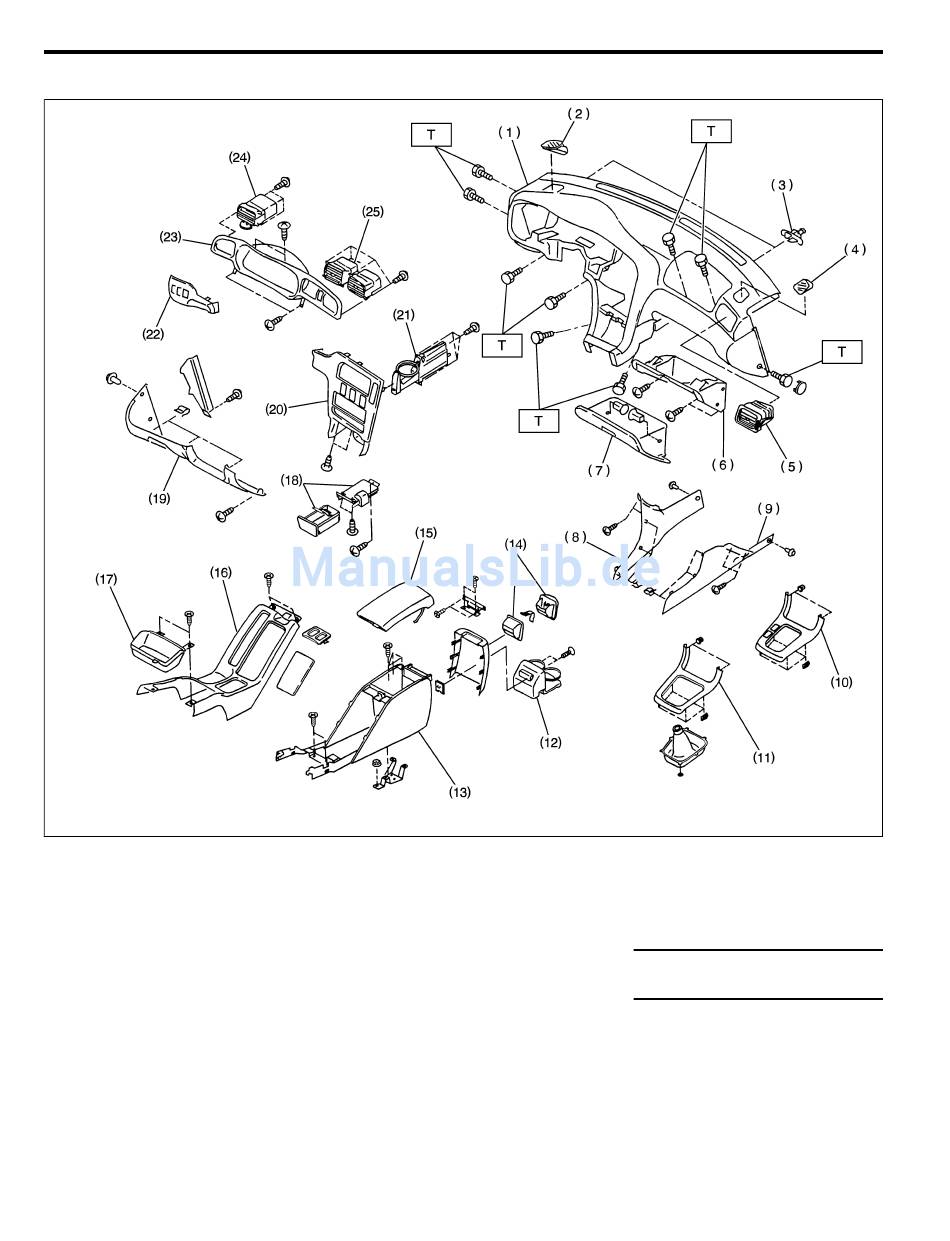

8. INSTRUMENTENTAFEL
(1) Polsterung mit Rahmen
(2) Defrostergitter seitlich (D)
(3) Halterung (Hintere Rückenleh-
nenverankerung)
(4) Defrostergitter seitlich (P)
(5) Belüftungsgitter (P)
(6) Handschuhfachseitenwand
(7) Handschuhfachklappe
(8) Verkleidungstafel Mitte seitlich
(D)
(9) Verkleidungstafel Mitte seitlich
(P)
HINWEIS:
Diese Abbildung zeigt die Ausführung für Linkslenker.
Bei Rechtslenkern sind die Teile symmetrisch gegen-
überliegend angeordnet.
ALLGEMEINES
S911001A0508
(10) Frontabdeckung (AT)
(11) Frontabdeckung (MT)
(12) Hinterer Becherhalter
(13) Konsolenbox
(14) Hinterer Aschenbecher
(15) Konsolenklappe
(16) Konsolenabdeckung
(17) Ablage
(18) Aschenbecher
(19) Untere Verkleidung
(20) Verkleidungstafel Mitte
(21) Getränkehalter vorn
EI-9
Außen-/Innenverkleidung
(22) Schaltertafel
(23) Instrumentenblende
(24) Belüftungsgitter (D)
(25) Defrostergitter mitte
Anzugsdrehmoment: N·m (kg-m)
T:
7±1 (0,7±0,1)
B5M0941A
