SOLLWERTE FÜR DIE VERMESSUNG
Karosseriestruktur
3. Sollwerte für die Vermessung
S906337
A: MESSUNG
S906337A14
Näheres zu den Meßpunkten siehe unter LAGE.
<Siehe BS-3 LAGE, Bezugspunkte.>
HINWEIS:

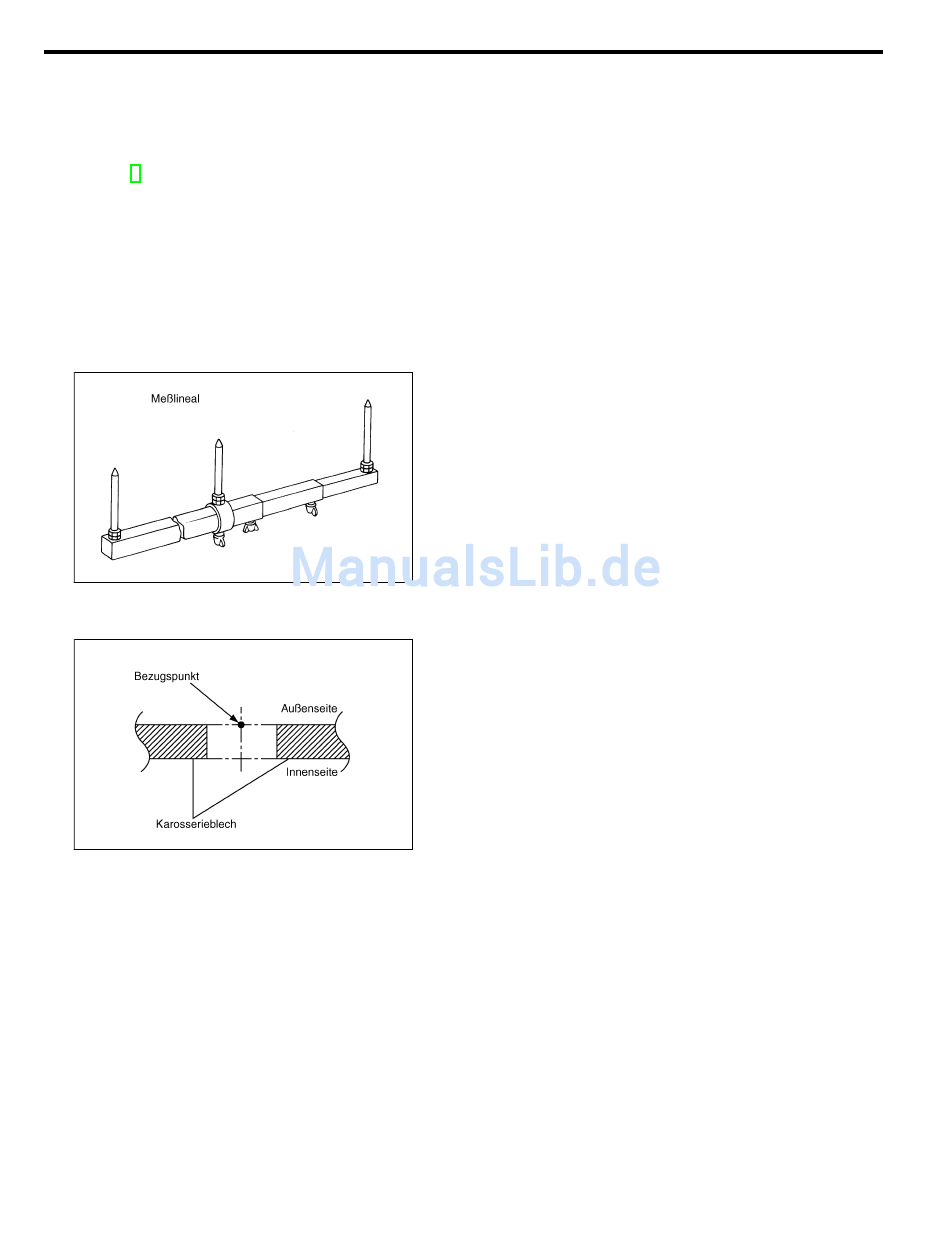

¼ Alle Richtmaße mit einem Meßlineal messen.
¼ Bei Verwendung eines Bandmaßes die Richtmaße
sorgfältig bestimmen, ohne das Maßband durchhän-
gen zu lassen oder zu verdrehen.
¼ Die Längenabmessungen zwischen den Boh-
rungsmittelpunkten messen.
¼ Die nachgesetzten Angaben "RE." und "LI." stehen
für "rechts" und "links".
G5M0122
¼ Im Mittelpunkt des Kreises an der Außenseite des
Karosserieblechs messen.
B5M1133A
