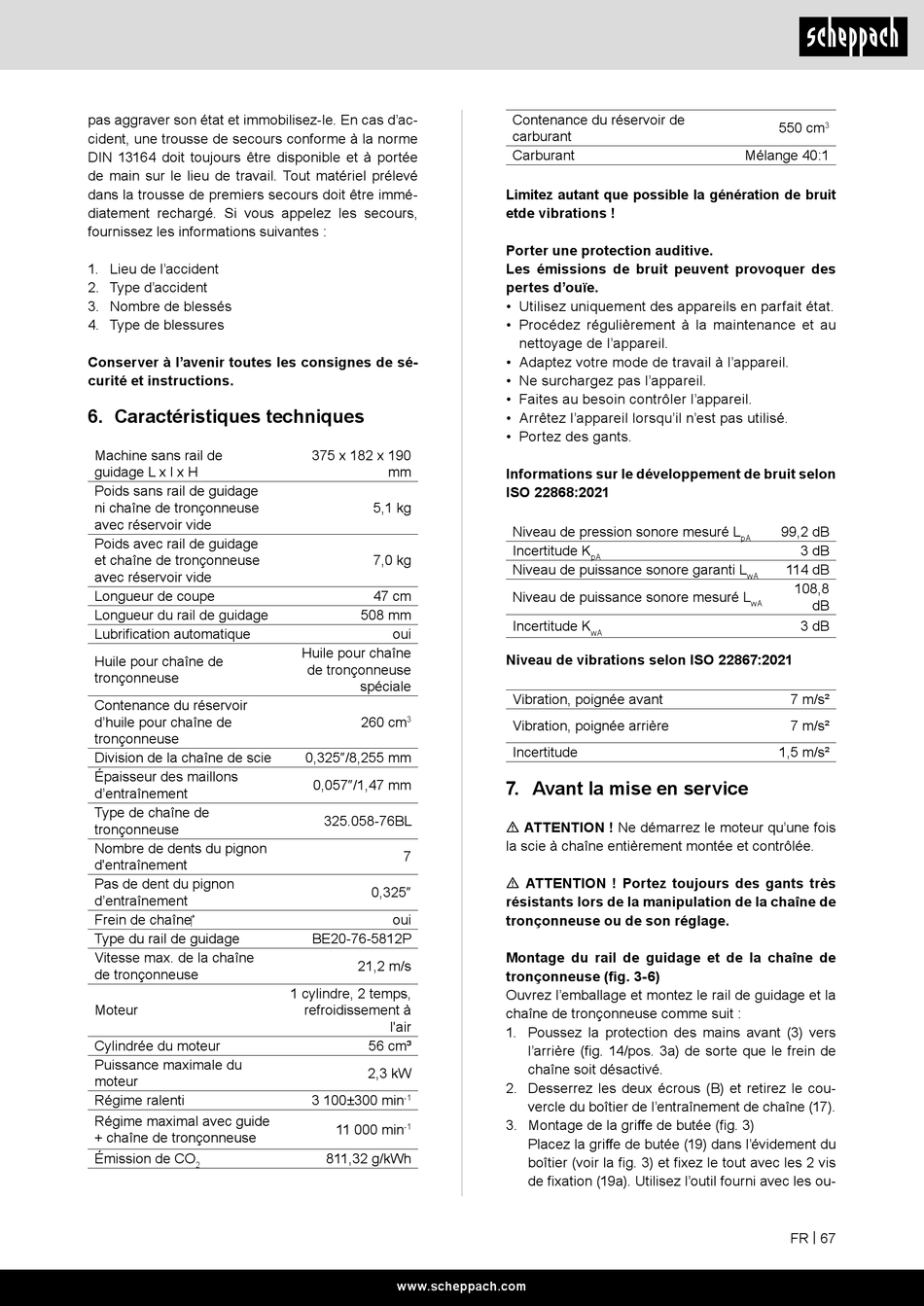

Caractéristiques Techniques; Avant La Mise En Service - Scheppach Csp560S Originalbetriebsanleitung

pas aggraver son état et immobilisez-le. En cas d'ac-
cident, une trousse de secours conforme à la norme
DIN 13164 doit toujours être disponible et à portée
de main sur le lieu de travail. Tout matériel prélevé
dans la trousse de premiers secours doit être immé-
diatement rechargé. Si vous appelez les secours,
fournissez les informations suivantes :
1. Lieu de l'accident
2. Type d'accident
3. Nombre de blessés
4. Type de blessures
Conserver à l'avenir toutes les consignes de sé-
curité et instructions.
6. Caractéristiques techniques
Machine sans rail de
guidage L x l x H
Poids sans rail de guidage
ni chaîne de tronçonneuse
avec réservoir vide
Poids avec rail de guidage
et chaîne de tronçonneuse
avec réservoir vide
Longueur de coupe
Longueur du rail de guidage
Lubrification automatique
Huile pour chaîne de
tronçonneuse
Contenance du réservoir
d'huile pour chaîne de
tronçonneuse
Division de la chaîne de scie
Épaisseur des maillons
d'entraînement
Type de chaîne de
tronçonneuse
Nombre de dents du pignon
d'entraînement
Pas de dent du pignon
d'entraînement
Frein de chaîne‎
Type du rail de guidage
Vitesse max. de la chaîne
de tronçonneuse
Moteur
Cylindrée du moteur
Puissance maximale du
moteur
Régime ralenti
Régime maximal avec guide
+ chaîne de tronçonneuse
Émission de CO
2
375 x 182 x 190
mm
5,1 kg
7,0 kg
47 cm
508 mm
oui
Huile pour chaîne
de tronçonneuse
spéciale
260 cm
3
0,325"/8,255 mm
0,057"/1,47 mm
325.058-76BL
7
0,325"
oui
BE20-76-5812P
21,2 m/s
1 cylindre, 2 temps,
refroidissement à
l'air
56 cm³
2,3 kW
3 100±300 min
-1
11 000 min
-1
811,32 g/kWh
www.scheppach.com
Contenance du réservoir de
carburant
Carburant
Limitez autant que possible la génération de bruit
etde vibrations !
Porter une protection auditive.
Les émissions de bruit peuvent provoquer des
pertes d'ouïe.
• Utilisez uniquement des appareils en parfait état.
• Procédez régulièrement à la maintenance et au
nettoyage de l'appareil.
• Adaptez votre mode de travail à l'appareil.
• Ne surchargez pas l'appareil.
• Faites au besoin contrôler l'appareil.
• Arrêtez l'appareil lorsqu'il n'est pas utilisé.
• Portez des gants.
Informations sur le développement de bruit selon
ISO 22868:2021
Niveau de pression sonore mesuré L
Incertitude K
pA
Niveau de puissance sonore garanti L
Niveau de puissance sonore mesuré L
Incertitude K
wA
Niveau de vibrations selon ISO 22867:2021
Vibration, poignée avant
Vibration, poignée arrière
Incertitude

7. Avant la mise en service

m ATTENTION ! Ne démarrez le moteur qu'une fois
la scie à chaîne entièrement montée et contrôlée.
m ATTENTION ! Portez toujours des gants très
résistants lors de la manipulation de la chaîne de
tronçonneuse ou de son réglage.
Montage du rail de guidage et de la chaîne de
tronçonneuse (fig. 3-6)
Ouvrez l'emballage et montez le rail de guidage et la
chaîne de tronçonneuse comme suit :
1. Poussez la protection des mains avant (3) vers
l'arrière (fig. 14/pos. 3a) de sorte que le frein de
chaîne soit désactivé.
2. Desserrez les deux écrous (B) et retirez le cou-
vercle du boîtier de l'entraînement de chaîne (17).
3. Montage de la griffe de butée (fig. 3)
Placez la griffe de butée (19) dans l'évidement du
boîtier (voir la fig. 3) et fixez le tout avec les 2 vis
de fixation (19a). Utilisez l'outil fourni avec les ou-
550 cm
3
Mélange 40:1
99,2 dB
pA
3 dB
114 dB
wA
108,8
dB
wA
3 dB
7 m/s²
7 m/s²
1,5 m/s²
FR | 67
